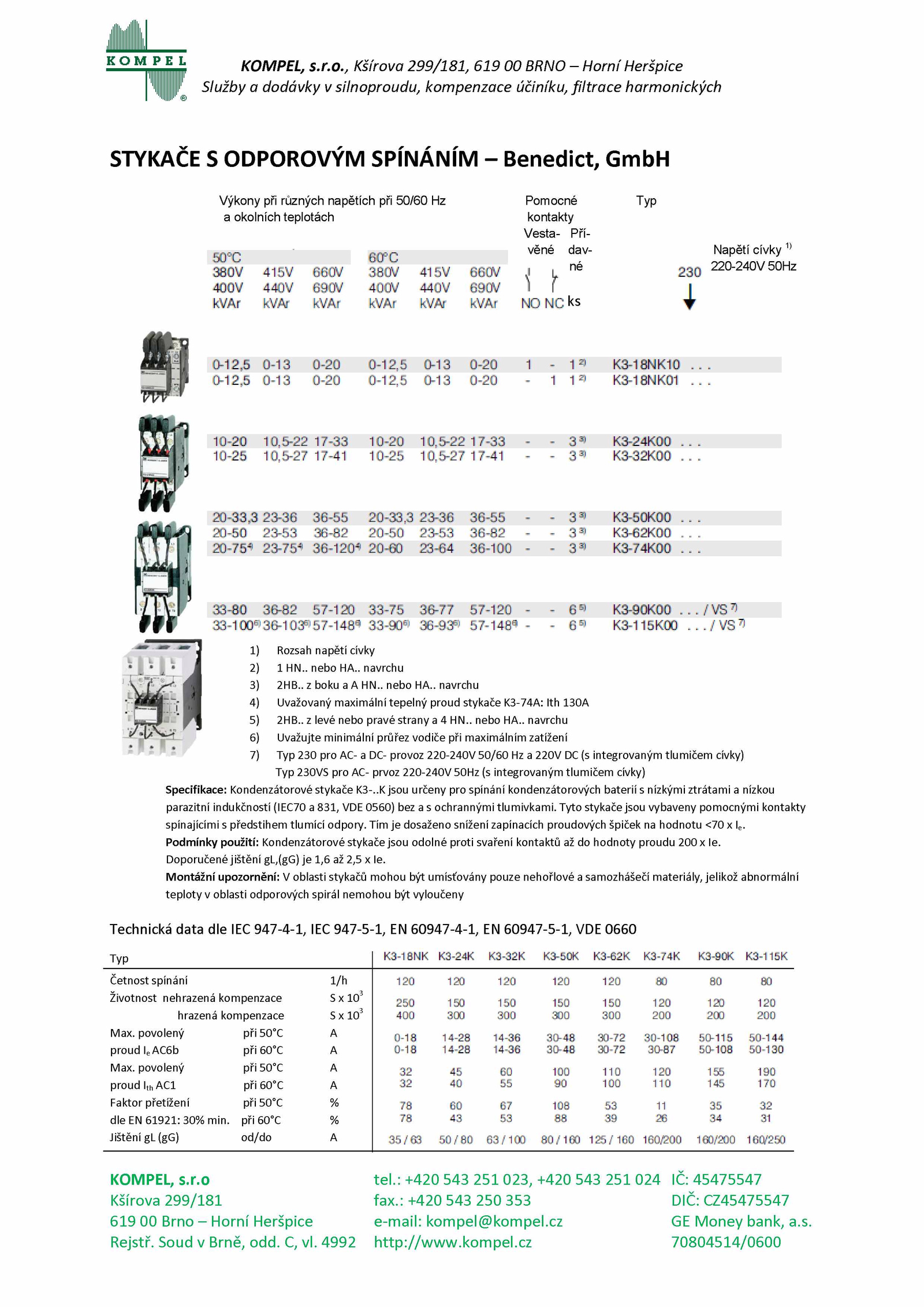

Specifikace: Kondenzátorové stykače K3-K jsou určeny pro spínání kondenzátorových baterií s nízkými ztrátami a nízkou parazitní indukčností (IEC70 a 831, VDE 0560) bez a s ochrannými tlumivkami. Tyto stykače jsou vybaveny pomocnými kontakty spínajícími s předstihem tlumící odpory. Tím je dosaženo snížení zapínacích proudových špiček na hodnotu <70 x Ie. Podmínky použití: Kondenzátorové stykače jsou odolné proti svaření kontaktů až do hodnoty proudu 200 x Ie. Doporučené jištění gL,(gG) je 1,6 až 2,5 x Ie. Montážní upozornění: V oblasti stykačů mohou být umísťovány pouze nehořlové a samozhášečí materiály, jelikož abnormální teploty v oblasti odporových spirál nemohou být vyloučeny ...
