Specifika rozvaděčů pro fotovoltaiku

| Kategorie: Diplomové, bakalářské práce  | Tento dokument chci!

Vydal: Fakulta elektrotechniky a komunikačních technologií VUT v Brně

Strana 39 z 50

Jak získat tento dokument?






Poznámky redaktora

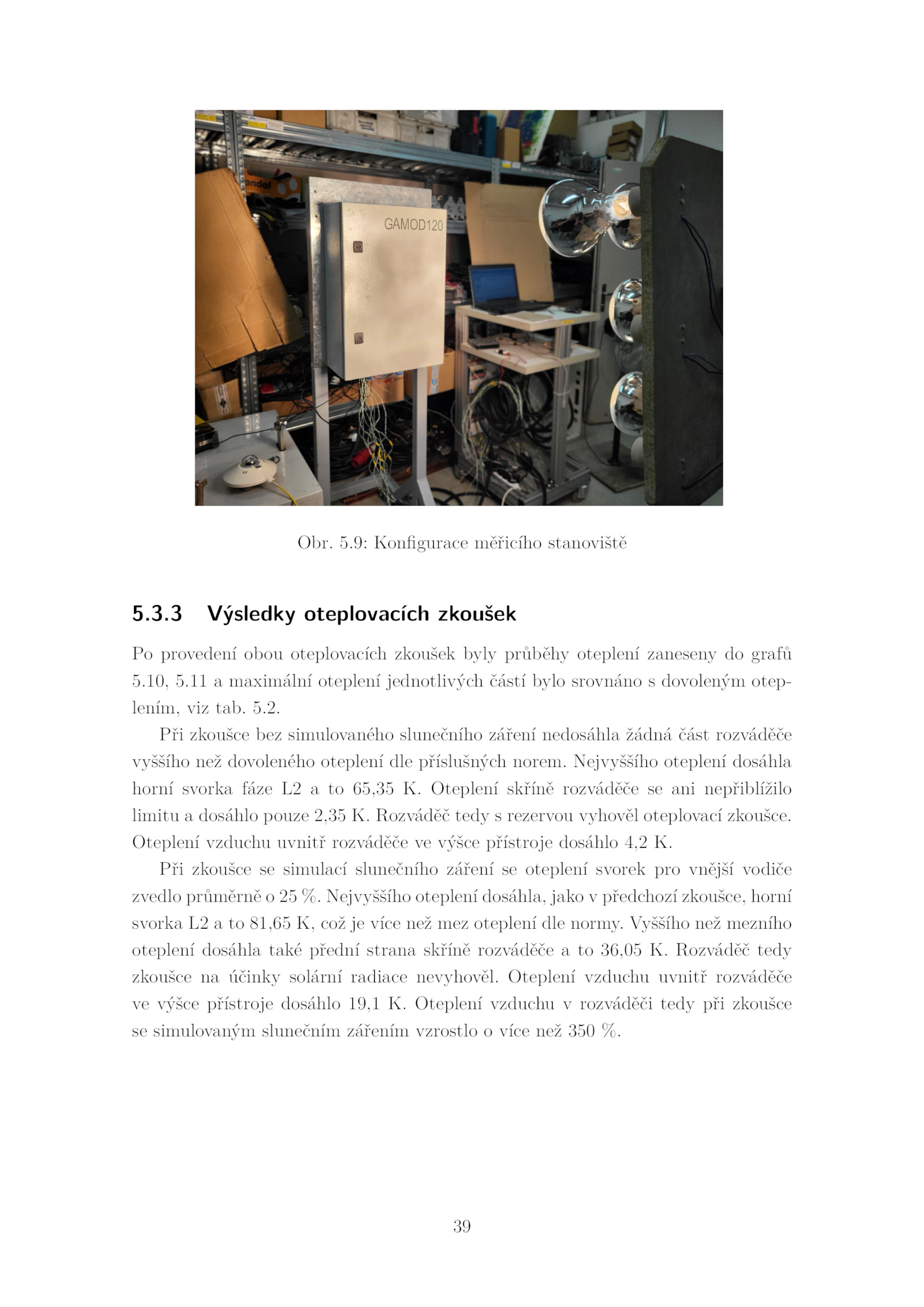

11 maximální oteplení jednotlivých částí bylo srovnáno dovoleným otep- lením, viz tab. Při zkoušce bez simulovaného slunečního záření nedosáhla žádná část rozváděče vyššího než dovoleného oteplení dle příslušných norem.3. 5. 39 . Oteplení vzduchu uvnitř rozváděče výšce přístroje dosáhlo 4,2 K.3 Výsledky oteplovacích zkoušek Po provedení obou oteplovacích zkoušek byly průběhy oteplení zaneseny grafů 5.9: Konfigurace měřicího stanoviště 5. Nejvyššího oteplení dosáhla horní svorka fáze 65,35 Oteplení skříně rozváděče ani nepřiblížilo limitu dosáhlo pouze 2,35 Rozváděč tedy rezervou vyhověl oteplovací zkoušce. Vyššího než mezního oteplení dosáhla také přední strana skříně rozváděče 36,05 Rozváděč tedy zkoušce účinky solární radiace nevyhověl. Při zkoušce simulací slunečního záření oteplení svorek pro vnější vodiče zvedlo průměrně Nejvyššího oteplení dosáhla, jako předchozí zkoušce, horní svorka 81,65 což více než mez oteplení dle normy.2.Obr. 5.10, 5. Oteplení vzduchu uvnitř rozváděče ve výšce přístroje dosáhlo 19,1 Oteplení vzduchu rozváděči tedy při zkoušce se simulovaným slunečním zářením vzrostlo více než 350 %
