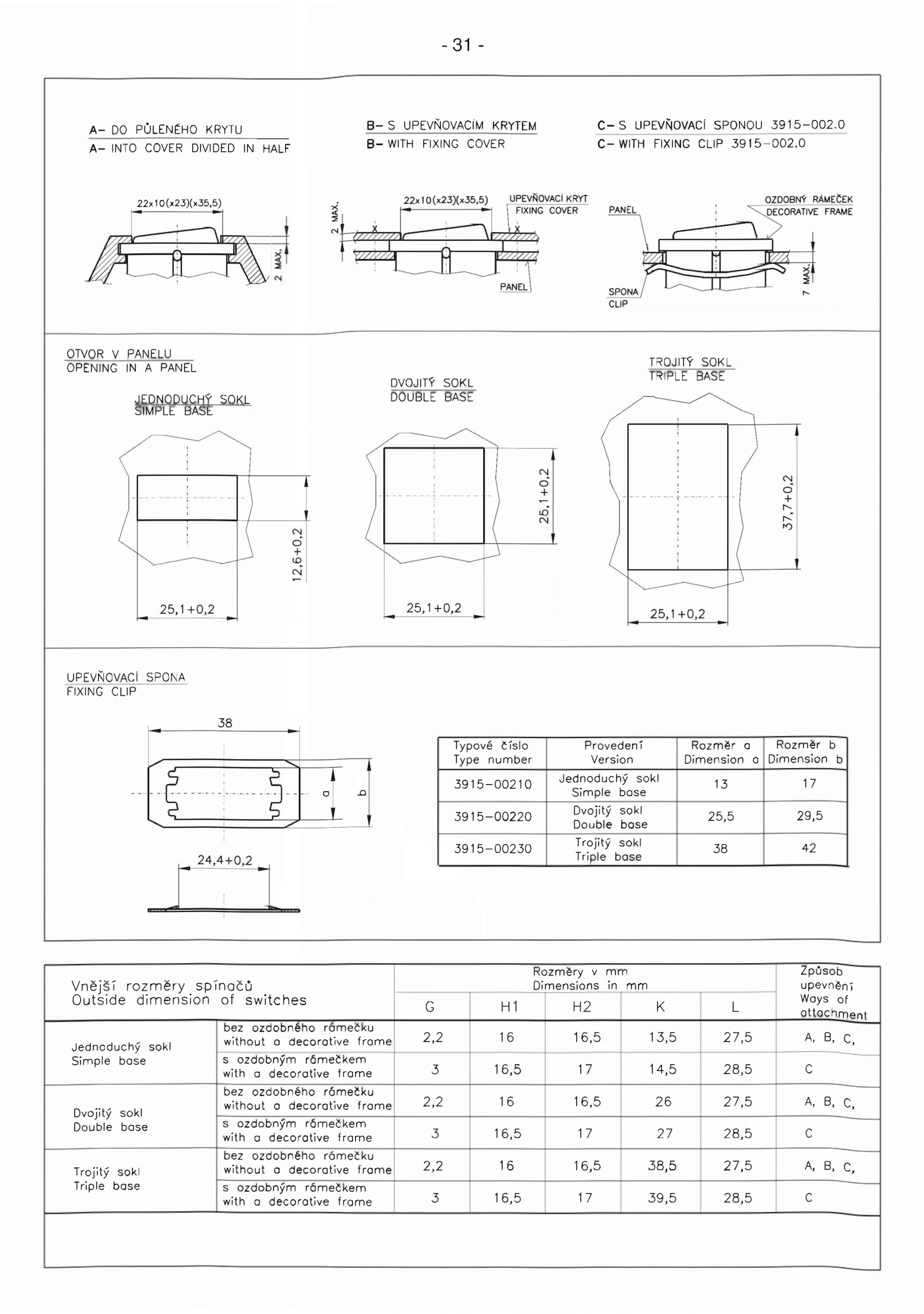

-31 -
A- PŮLENÉHO KRYTU_______
A- INTO COVER DIVIDED HALF
B- UPEVŇOVACÍM KRYTEM
B- WITH FIXING COVER
C-S UPEVŇOVACÍ SPONOU 3915-002.0
C-WITH FIXING CLIP 3915-002.0
22x10(x23)(«35,5)
OTVOR PANELU
OPENING PANEL
JEDNODUCHÝ SOKL
SIMPLE BASE
DVOJITÝ SOKL
DOUBLE BASE
TROJITÝ SOKL
TRIPLE BASE
UPEVŇOVACÍ SPONA^
FIXING CLIP
Typové číslo
Type number
Provedení
Version
Rozměr o
Dimension o
Rozměr b
Dimension b
3915-00210
Jednoduchý sokl
Simple bose
13 17
3915-00220
Dvojitý sokl
Double bose
25,5 29,5
3915-00230
Trojitý sokl
Triple bose
38 42
Vnější rozměry spínačů
Outside dimension switches
Rozměry mm
Dimensions mm
Způsob
upevnění
Ways of
attachment
G L
Jednoduchý sokl
Simple bose
bez ozdobného rámečku
without decorative frame 2,2 16,5 13,5 27,5 C,
s ozdobným rámečkem
with decorative frame 16,5 14,5 28,5 C
Dvojitý sokl
Double bose
bez ozdobného rámečku
without decorative frame 2,2 16,5 27,5 C,
s ozdobným rámečkem
with decorative frame 16,5 28,5 C
Trojitý sokl
Triple base
bez ozdobného rámečku
without decorative frame 2,2 16,5 38,5 27,5 C,
s ozdobným rámečkem
with decorative frame 16,5 39,5 28,5
