Poznámky redaktora
Upevnění skeletu pomocí šroubů M10x30.
Výška podstavce
[mm]
Rozměry skeletu [mm] Typ Objednací
kód
Hmotnost
[kg]
Balení
[sada]
šířka "A" hloubka "B"
100
400
400 PD-Q03PR-PK010404 OEZ:34648 4,00 1
600 PD-Q03PR-PK010406 OEZ:21117 6,40 1
800 PD-Q03PR-PK010408 OEZ:21121 7,70 1
500
500 PD-Q03PR-PK010505 OEZ:33767 5,00 1
600 PD-Q03PR-PK010506 OEZ:21119 7,10 1
800 PD-Q03PR-PK010508 OEZ:21123 8,40 1
600
400 PD-Q03PR-PK010604 OEZ:21116 6,40 1
500 PD-Q03PR-PK010605 OEZ:21118 7,10 1
600 PD-Q03PR-PK010606 OEZ:15979 7,50 1
800
800 PD-Q03PR-PK010608 OEZ:20714 8,50 1
400 PD-Q03PR-PK010804 OEZ:21120 7,70 1
500 PD-Q03PR-PK010805 OEZ:21122 8,40 1
600 PD-Q03PR-PK010806 OEZ:20715 8,50 1
800 PD-Q03PR-PK010808 OEZ:20716 10,50 1
1 000 PD-Q03PR-PK010810 OEZ:44228 11,55 1
1 000 800 PD-Q03PR-PK011008 OEZ:44227 11,55 1
Typové označení Rozměry
PD-Q03PR-PK010806
Výška podstavce
A
B
100
45
10
A 50
22,5
75
8x12,5
22,5
75
22,5
75
75
22,5
B
+50
4x Ø14
.
Termoreaktivníepoxypolyesterovábarvasestrukturou
RAL7035.
Ohýbaný ocelový plech tloušťky mm.D33
Rozvodnicové rozváděčové skříně DI01-2022-CZ
D
20
20
75
Kotevní otvory 12,5x12,5
75
Šířka
Hloubka
Hloubka
+
20
214
47
100

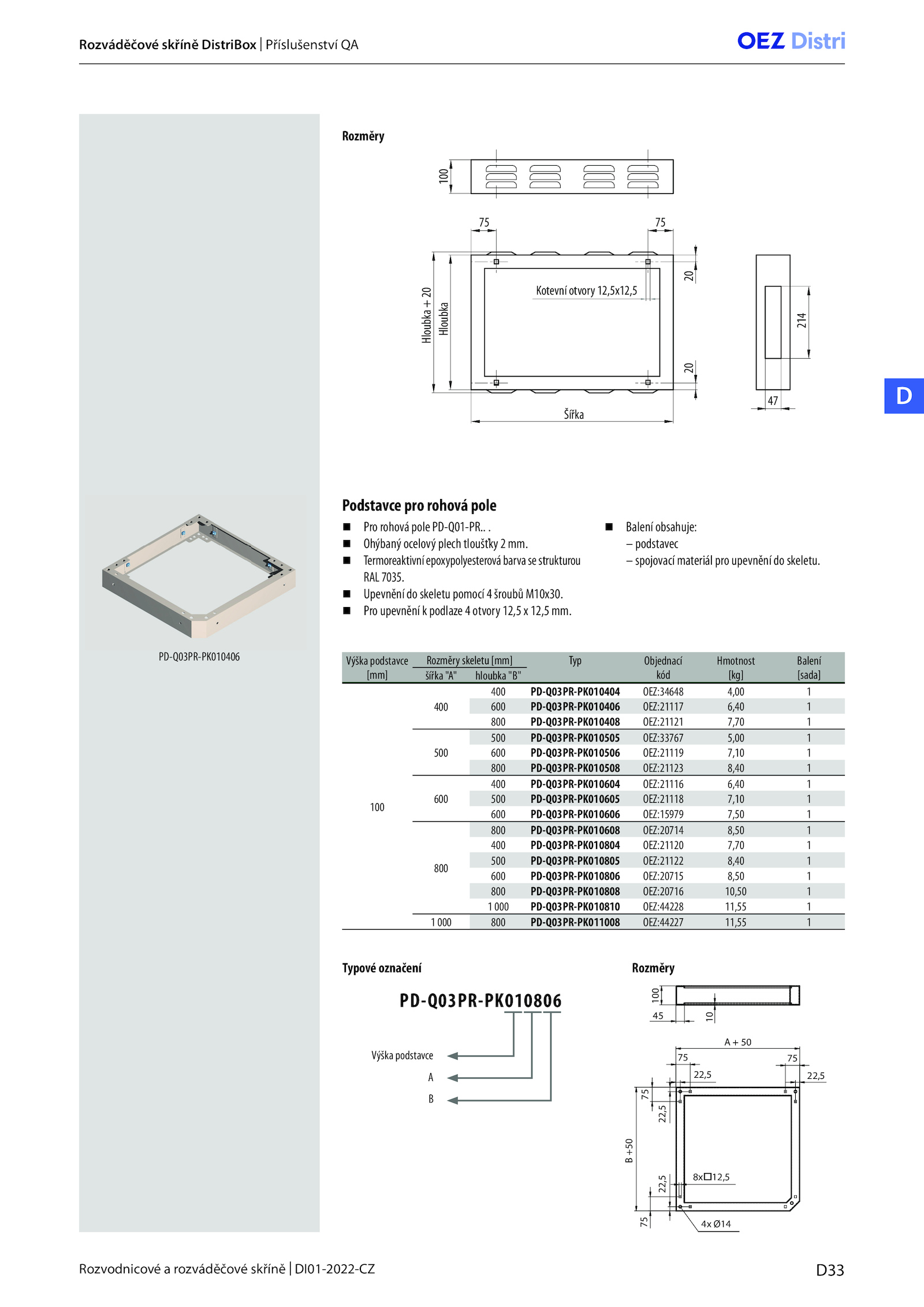

Rozváděčové skříně DistriBox Příslušenství QA
Rozměry
PD-Q03PR-PK010406
Podstavce pro rohová pole
Pro rohová pole PD-Q01-PR.
Pro upevnění podlaze otvory 12,5 12,5 mm. ..
Balení obsahuje:
– podstavec
– spojovací materiál pro upevnění skeletu
