Poznámky redaktora
:
skříň NP55 krytí IP55
kabelová průchodka PD-V-CG27-IP66 krytí IP66
výsledné krytí IP55
PD-V-CG14-IP54
PD-V-CG25-IP54
.
Výsledné krytí skříní dáno nejnižší hodnotou krytí
použitých součástí, viz příklad 2.
Upevnění skříň přes těsnění pomocí spojovacího
materiálu standardně dodavaného výbavě
skříně..
Pro skříně vnitřního provedení odnímatelnou
přírubou hloubky 210, 250, 300 400 mm. pomocí
upevňovacích nýtů.
Balení obsahuje:
– vložku zámku
– spojovací materiál potřebný záměně původního
zámku.:
skříň NP66 krytí IP66
kabelová průchodka PD-V-CG14-IP54 krytí IP54
výsledné krytí IP54
Příklad 2.
Montáž přírubu PD-NP-KD.
Příruby
Sloužíprorychlouzáměnudruhuaprovedenízámku.
Balení obsahuje:
– příruba ks
– těsnění.
Balení obsahuje:
– kabelová průchodka
– sada nýtů.
Kabelové průchodky
Příklad 1.
Zámky
Typ Objednací Provedení zámku Hmotnost Balení
kód [kg] [ks]
PD-NP-UVD OEZ:44231 vložka "D" pro jazýčkové rozvorové uzavírání, dveře 0,025 1
PD-NP-UVZ-P OEZ:45419
uzamykací vložka madlem pro jazýčkové rozvorové uzavírání, univerzální
klíče, dveře 1K, plastové madlo, IP65
0,100 1
PD-NP-UVDB3 OEZ:44233 vložka DB3 pro jazýčkové rozvorové uzavírání, dveře 0,026 1
PD-NP-UV66 OEZ:44234 vložka vnitřní čtyřhran 6x6 pro jazýčkové rozvorové uzavírání, dveře 0,025 1
PD-NP-UVE1 OEZ:44235
vložka pro jazýčkové rozvorové uzavírání, pro Škoda Auto Mladá Boleslav,
dodáváno bez klíčů
0,030 1
PD-NP-UVD
PD-NP-UVDB3
PD-NP-UV66
PD-NP-KD2514
PD-NP-KD5514
PD-NP-UVZ-P

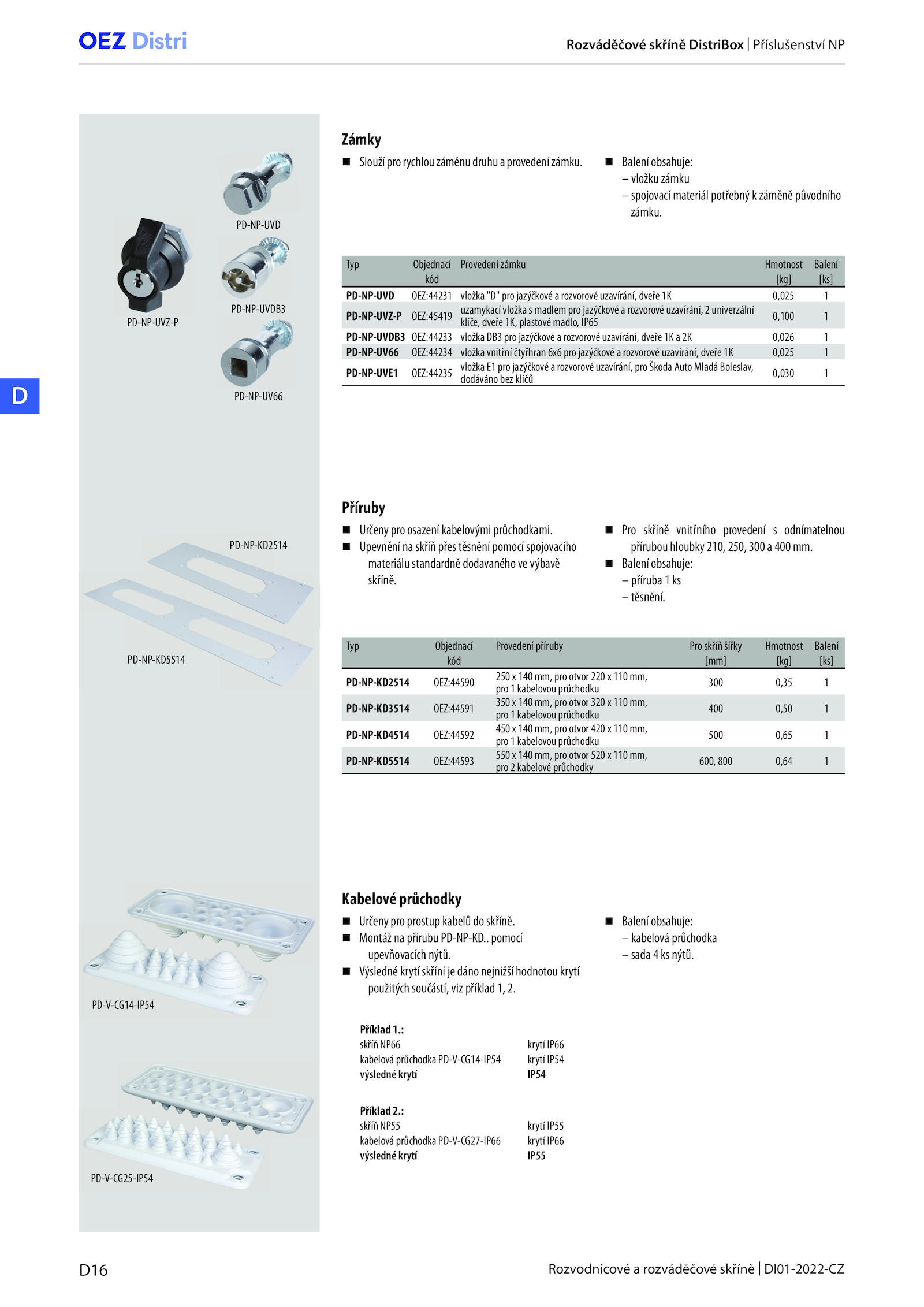

Rozváděčové skříně DistriBox Příslušenství NP
Určeny pro prostup kabelů skříně.D16
D
Rozvodnicové rozváděčové skříně DI01-2022-CZ
Typ Objednací Provedení příruby Pro skříň šířky Hmotnost Balení
kód [mm] [kg] [ks]
PD-NP-KD2514 OEZ:44590
250 140 mm, pro otvor 220 110 mm,
pro kabelovou průchodku
300 0,35 1
PD-NP-KD3514 OEZ:44591
350 140 mm, pro otvor 320 110 mm,
pro kabelovou průchodku
400 0,50 1
PD-NP-KD4514 OEZ:44592
450 140 mm, pro otvor 420 110 mm,
pro kabelovou průchodku
500 0,65 1
PD-NP-KD5514 OEZ:44593
550 140 mm, pro otvor 520 110 mm,
pro kabelové průchodky
600, 800 0,64 1
Určeny pro osazení kabelovými průchodkami
