D7
Rozvodnicové rozváděčové skříně DI01-2022-CZ
D

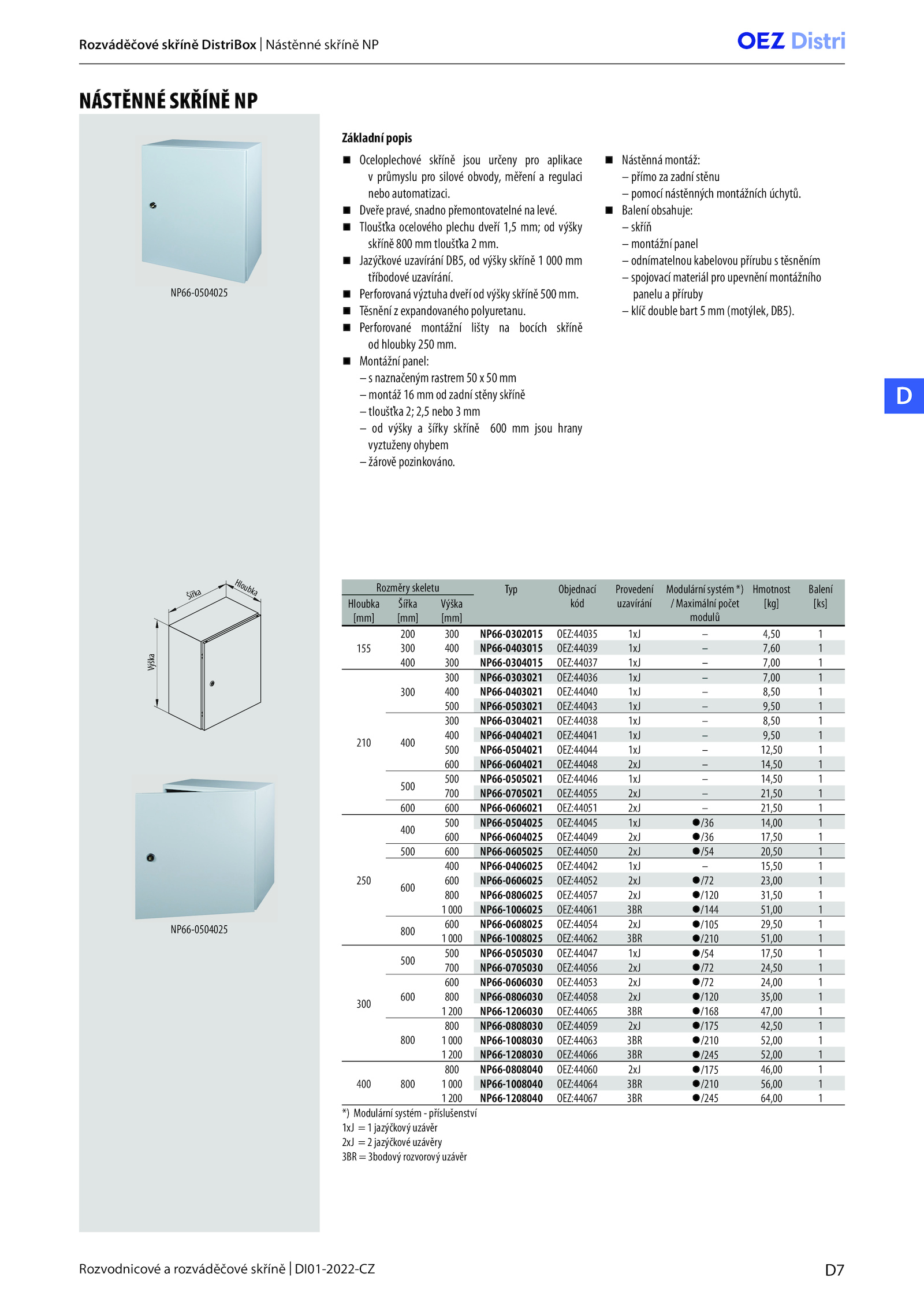

Rozváděčové skříně DistriBox Nástěnné skříně NP
Oceloplechové skříně jsou určeny pro aplikace
v průmyslu pro silové obvody, měření regulaci
nebo automatizaci.
Nástěnná montáž:
– přímo zadní stěnu
– pomocí nástěnných montážních úchytů.
Perforovaná výztuha dveří výšky skříně 500 mm.
Balení obsahuje:
– skříň
– montážní panel
– odnímatelnou kabelovou přírubu těsněním
– spojovací materiál pro upevnění montážního
panelu příruby
– klíč double bart (motýlek, DB5).
Jazýčkové uzavírání DB5, výšky skříně 000 mm
tříbodové uzavírání.
Těsnění expandovaného polyuretanu.
Tloušťka ocelového plechu dveří 1,5 mm; výšky
skříně 800 tloušťka mm.
Perforované montážní lišty bocích skříně
od hloubky 250 mm.
Dveře pravé, snadno přemontovatelné levé.
Rozměry skeletu Typ Objednací
kód
Provedení
uzavírání
Modulární systém *)
/ Maximální počet
modulů
Hmotnost
[kg]
Balení
[ks]
Hloubka
[mm]
Šířka
[mm]
Výška
[mm]
155
200 300 NP66-0302015 OEZ:44035 1xJ 4,50 1
300 400 NP66-0403015 OEZ:44039 1xJ 7,60 1
400 300 NP66-0304015 OEZ:44037 1xJ 7,00 1
210
300
300 NP66-0303021 OEZ:44036 1xJ 7,00 1
400 NP66-0403021 OEZ:44040 1xJ 8,50 1
500 NP66-0503021 OEZ:44043 1xJ 9,50 1
400
300 NP66-0304021 OEZ:44038 1xJ 8,50 1
400 NP66-0404021 OEZ:44041 1xJ 9,50 1
500 NP66-0504021 OEZ:44044 1xJ 12,50 1
600 NP66-0604021 OEZ:44048 2xJ 14,50 1
500
500 NP66-0505021 OEZ:44046 1xJ 14,50 1
700 NP66-0705021 OEZ:44055 2xJ 21,50 1
600 600 NP66-0606021 OEZ:44051 2xJ 21,50 1
250
400
500 NP66-0504025 OEZ:44045 1xJ z/36 14,00 1
600 NP66-0604025 OEZ:44049 2xJ z/36 17,50 1
500 600 NP66-0605025 OEZ:44050 2xJ z/54 20,50 1
600
400 NP66-0406025 OEZ:44042 1xJ 15,50 1
600 NP66-0606025 OEZ:44052 2xJ z/72 23,00 1
800 NP66-0806025 OEZ:44057 2xJ z/120 31,50 1
1 000 NP66-1006025 OEZ:44061 3BR z/144 51,00 1
800
600 NP66-0608025 OEZ:44054 2xJ z/105 29,50 1
1 000 NP66-1008025 OEZ:44062 3BR z/210 51,00 1
300
500
500 NP66-0505030 OEZ:44047 1xJ z/54 17,50 1
700 NP66-0705030 OEZ:44056 2xJ z/72 24,50 1
600
600 NP66-0606030 OEZ:44053 2xJ z/72 24,00 1
800 NP66-0806030 OEZ:44058 2xJ z/120 35,00 1
1 200 NP66-1206030 OEZ:44065 3BR z/168 47,00 1
800
800 NP66-0808030 OEZ:44059 2xJ z/175 42,50 1
1 000 NP66-1008030 OEZ:44063 3BR z/210 52,00 1
1 200 NP66-1208030 OEZ:44066 3BR z/245 52,00 1
400 800
800 NP66-0808040 OEZ:44060 2xJ z/175 46,00 1
1 000 NP66-1008040 OEZ:44064 3BR z/210 56,00 1
1 200 NP66-1208040 OEZ:44067 3BR z/245 64,00 1
*) Modulární systém příslušenství
1xJ jazýčkový uzávěr
2xJ jazýčkové uzávěry
3BR 3bodový rozvorový uzávěr
Šířka
Hloubka
Výška
NP66-0504025
NP66-0504025
Základní popis
NÁSTĚNNÉ SKŘÍNĚ NP
.
Montážní panel:
– naznačeným rastrem mm
– montáž zadní stěny skříně
– tloušťka 2,5 nebo mm
– výšky šířky skříně 600 jsou hrany
vyztuženy ohybem
– žárově pozinkováno
