Poznámky redaktora
[mm] max. [mm]
V min.
S1
S
250
70
61,5
Ø7,5
V1
V
70
61,5
E
62,5
H
.C9
C

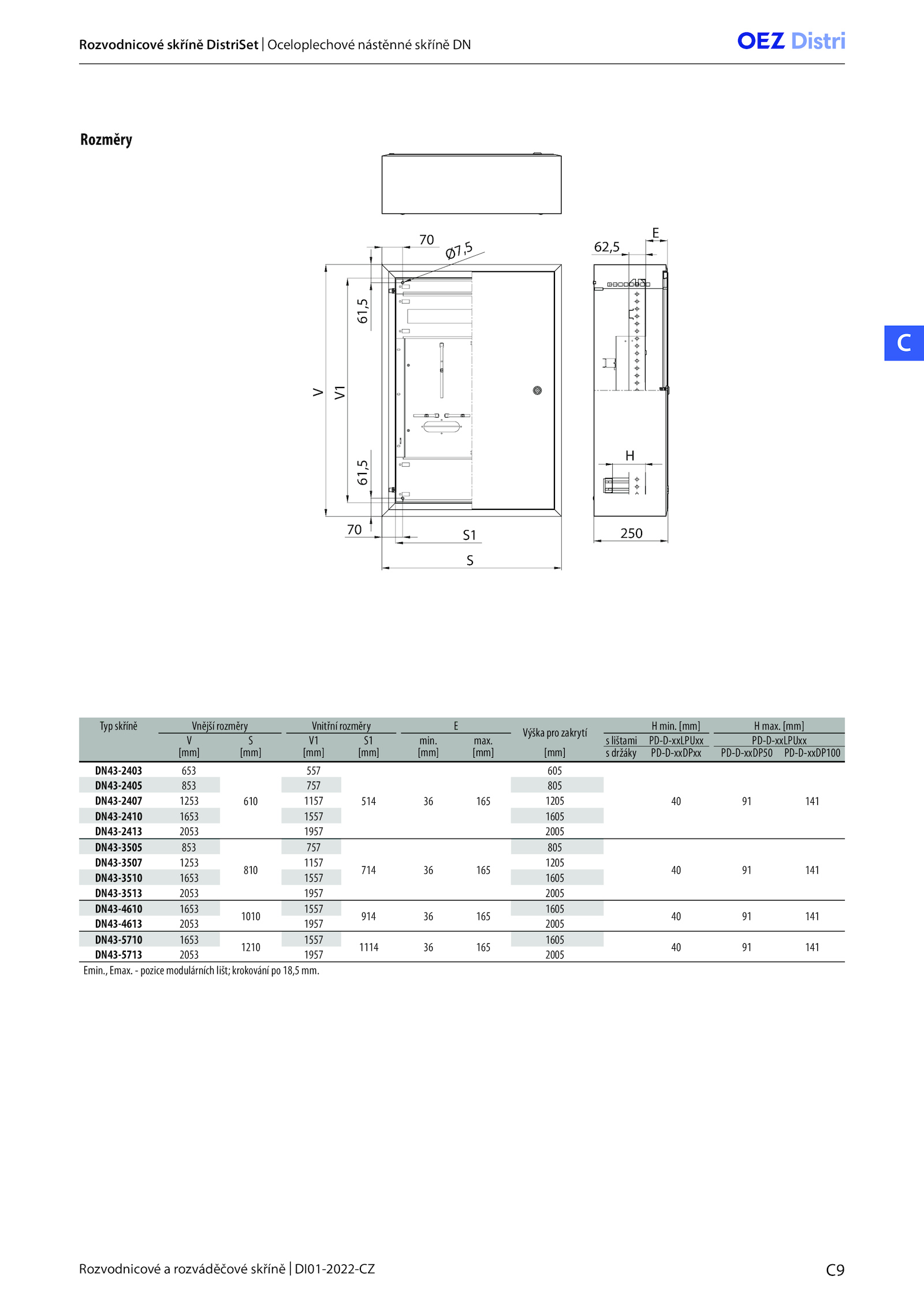

Rozvodnicové rozváděčové skříně DI01-2022-CZ
Rozvodnicové skříně DistriSet Oceloplechové nástěnné skříně DN
Rozměry
Typ skříně Vnější rozměry Vnitřní rozměry E
Výška pro zakrytí
H min. pozice modulárních lišt; krokování 18,5 mm. lištami PD-D-xxLPUxx PD-D-xxLPUxx
[mm] [mm] [mm] [mm] [mm] [mm] [mm] držáky PD-D-xxDPxx PD-D-xxDP50 PD-D-xxDP100
DN43-2403 653
610
557
514 165
605
40 141
DN43-2405 853 757 805
DN43-2407 1253 1157 1205
DN43-2410 1653 1557 1605
DN43-2413 2053 1957 2005
DN43-3505 853
810
757
714 165
805
40 141
DN43-3507 1253 1157 1205
DN43-3510 1653 1557 1605
DN43-3513 2053 1957 2005
DN43-4610 1653
1010
1557
914 165
1605
40 141
DN43-4613 2053 1957 2005
DN43-5710 1653
1210
1557
1114 165
1605
40 141
DN43-5713 2053 1957 2005
Emin. max., Emax
