Modulární systém modulární lišty
(součást dodávky skříní)
ocelový plech tloušťky 1,5 mm
Modulární systém DIN lišty
(příslušenství)
dle ČSN 60715
Ke specifikaci rozvodnicové skříně příslušenství lze
použít Konfigurátor OEZ.DP.EI30)
zemnicí body pro připojení zemnicího vodiče
bez zadního krytu
vybranésestavyproelektroměrovérozváděčevizstranaC20
nebo Konfigurátor OEZ
Modulární systém přístrojové lišty
(příslušenství)
ocelový plech tloušťky mm, výška lišty 50, 100 mm
montáž pomocí posuvných držáků PD-D-.
Dveře
ocelový plech tloušťky 1,5 mm
levé, snadno přemontovatelné pravé
zemnicí body pro připojení ochranného vodiče
otevření dveří 120o
v provedení požární odolností EI30S vybaven nehořlavou
těsnicí deskou GRENAMAT
dvoukřídlé dveře vnitřní šířky 910 mm
Modulární systém kryty
(příslušenství)
plast tloušťky mm
s výřezem mm, kryty výšky 150 mm
bez výřezu, kryty výšky 50, 150, 300, 450 mm
upevnění pomocí rychlouzávěrů
Modulární systém elektroměrové vany
(příslušenství)
na celou šířku skříně
2 elektroměrových míst vedle sebe
pozinkovaný plech tloušťky mm
výztuha vany
kabelové průchodky
elektroměrové sestavy viz str.......C3
C
Rozvodnicové rozváděčové skříně DI01-2022-CZ
POPIS

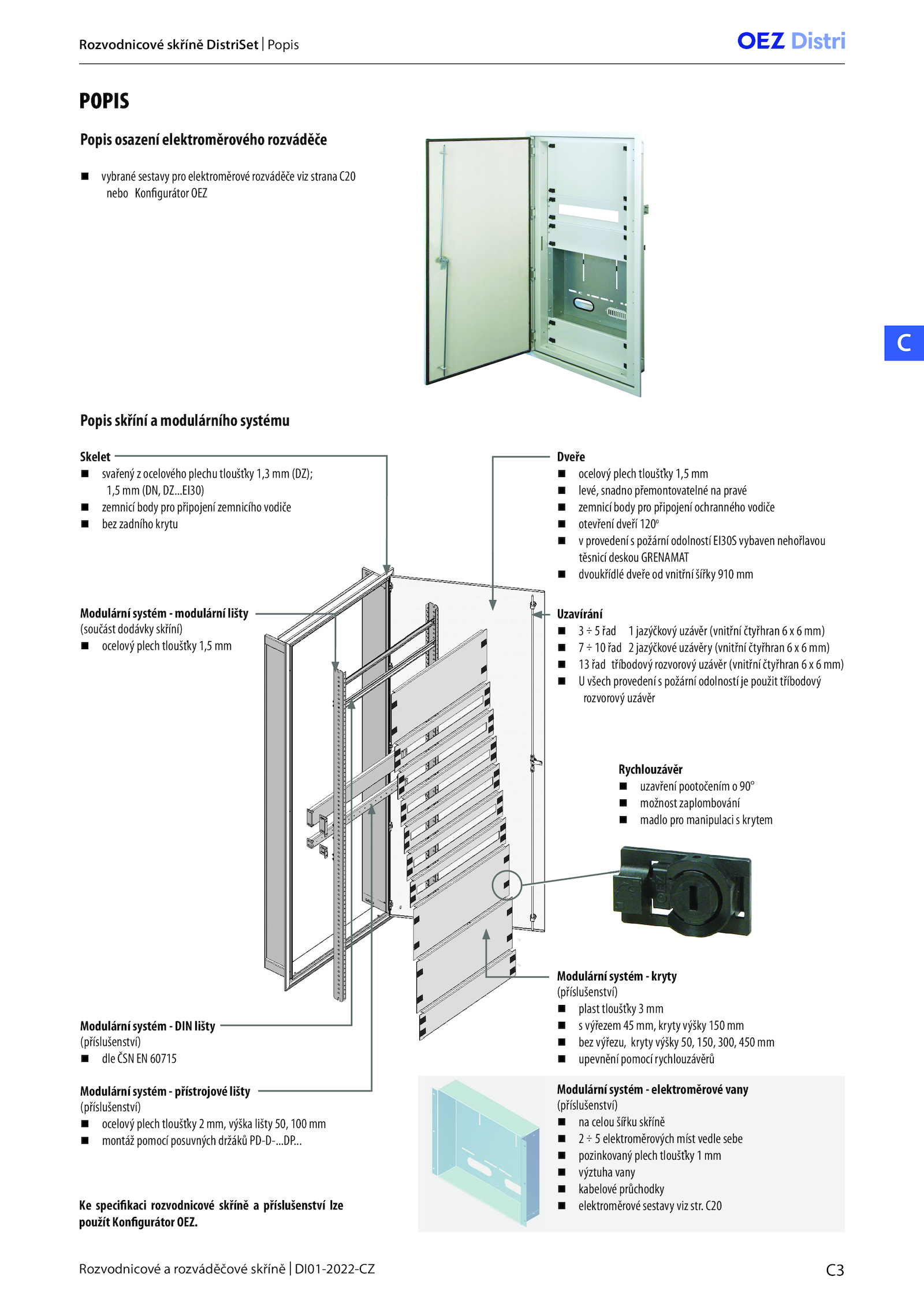

Rozvodnicové skříně DistriSet Popis
Popis osazení elektroměrového rozváděče
Popis skříní modulárního systému
Skelet
svařený ocelového plechu tloušťky 1,3 (DZ);
1,5 (DN, DZ. C20
Uzavírání
3 řad jazýčkový uzávěr (vnitřní čtyřhran mm)
7 řad jazýčkové uzávěry (vnitřní čtyřhran mm)
13 řad tříbodový rozvorový uzávěr (vnitřní čtyřhran mm)
U všech provedení požární odolností použit tříbodový
rozvorový uzávěr
Rychlouzávěr
uzavření pootočením 90°
možnost zaplombování
madlo pro manipulaci krytem
