Vrtací plán
Vrtací plán
Vrtací plán
. počet Typ Objednací Hmotnost Balení
modulů kód [kg] [ks]
1 KJ-1 OEZ:00037 0,055 1
3 KJ-3 OEZ:08048 0,09 1
4
KJ-4 OEZ:00039 0,14 1
KJ-4L OEZ:08419 0,16 1
1)
1 modul 17,5 mm.
Typ KJ-4L vybaven svorkovnicí mm2
pro
Cu vodiče.
Základna obsahuje přístrojovou DIN lištu dle
ČSN 60715 šířky mm.
2)
Obsahuje svorkovnici mm2
.
Rozměry
Max.
Možnostplombováníponasunutíkolíkudozákladny
(kolík součástí krytu).
horní části základny krytu jsou předlisované
otvory pro vyvedení vodičů.
Krytí IP30.
Krycídíljekzákladněfixovánplastovýmizápadkami.
Vhodné pro osazení modulárními přístroji Minia.B35
Rozvodnicové rozváděčové skříně DI01-2022-CZ
B
Rozvodnicové skříně DistriTon Převlečné kryty KJ
Náhradní díly
Typ Objednací Popis Hmotnost Balení
kód [kg] [ks]
ND-KJ-PT OEZ:41154 plombovací kolík pro 0,001 1

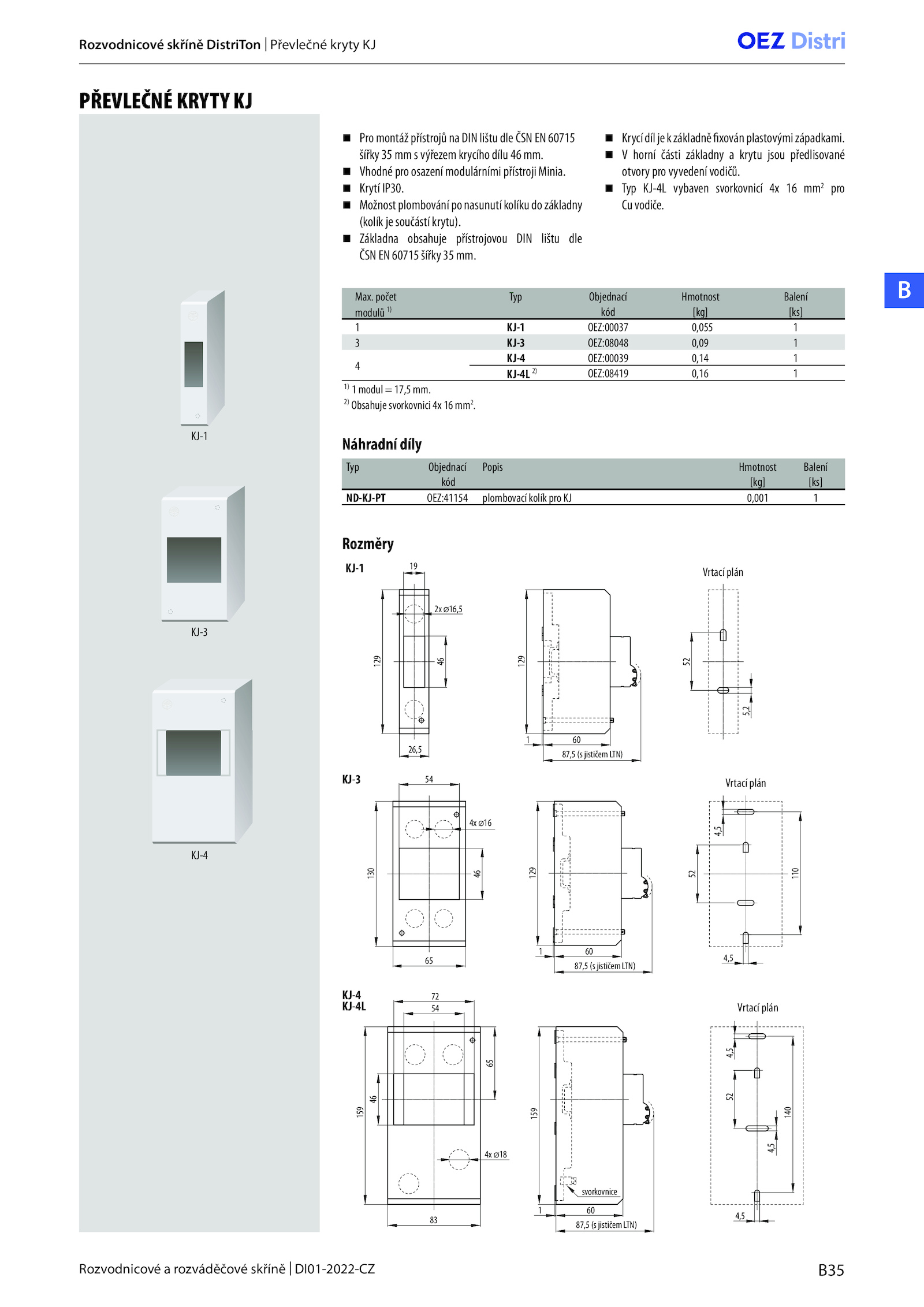

PŘEVLEČNÉ KRYTY KJ
Pro montáž přístrojů DIN lištu dle ČSN 60715
šířky výřezem krycího dílu mm
