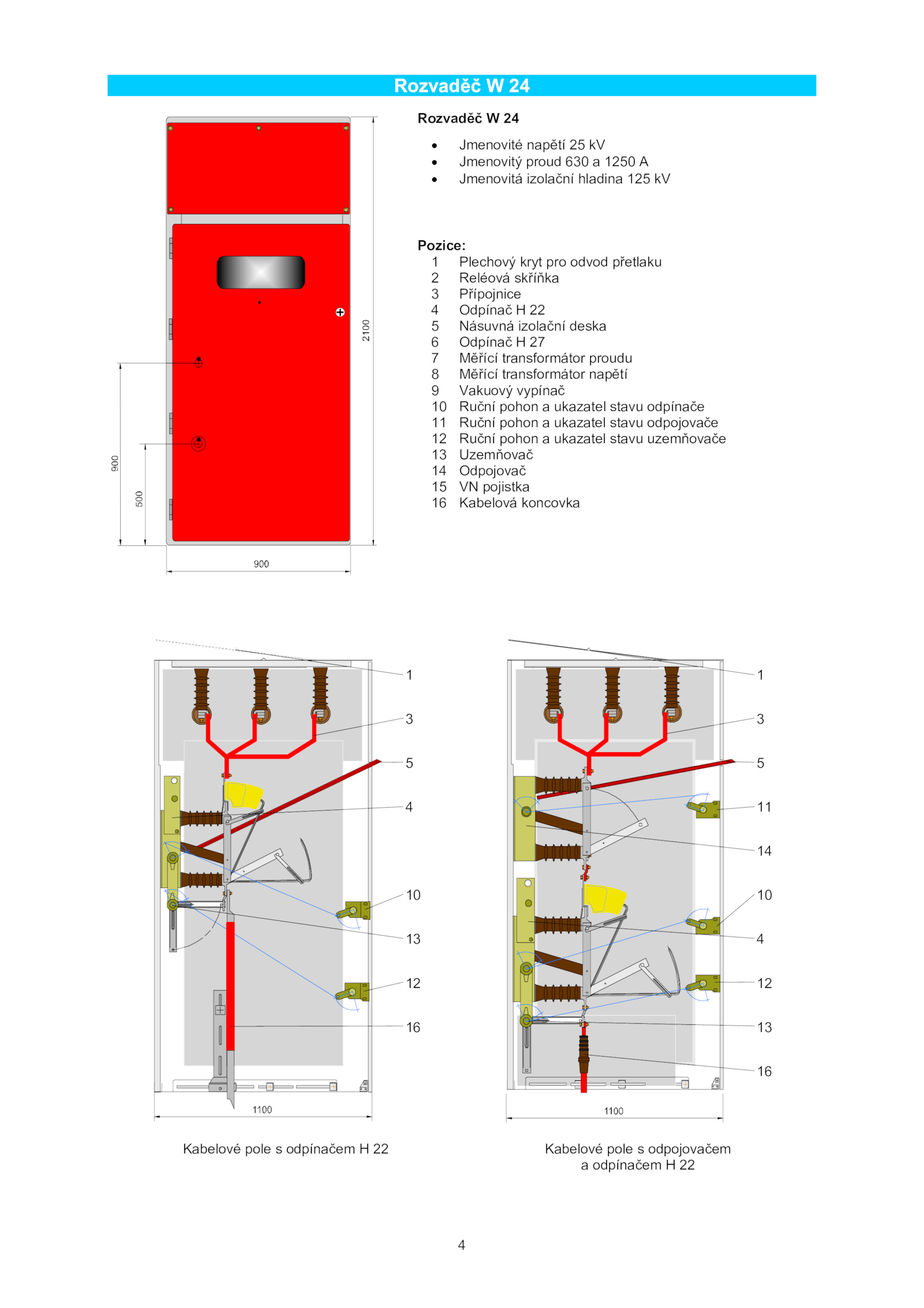

4 Rozvaděč 24 Rozvaděč 24  Jmenovité napětí kV  Jmenovitý proud 630 1250 A  Jmenovitá izolační hladina 125 kV Pozice: 1 Plechový kryt pro odvod přetlaku 2 Reléová skříňka 3 Přípojnice 4 Odpínač 22 5 Násuvná izolační deska 6 Odpínač 27 7 Měřící transformátor proudu 8 Měřící transformátor napětí 9 Vakuový vypínač 10 Ruční pohon ukazatel stavu odpínače 11 Ruční pohon ukazatel stavu odpojovače 12 Ruční pohon ukazatel stavu uzemňovače 13 Uzemňovač 14 Odpojovač 15 pojistka 16 Kabelová koncovka Kabelové pole odpínačem Kabelové pole odpojovačem a odpínačem 22 1 3 5 4 10 13 12 16 1 3 5 11 14 10 4 12 13 16

---

---
