Rozvaděč vn typ W 24 25kV/630 a 1250A

| Kategorie: Leták / Datasheet  | Tento dokument chci!

Vydal: DRIBO, spol. s r.o.

Strana 2 z 8







Poznámky redaktora

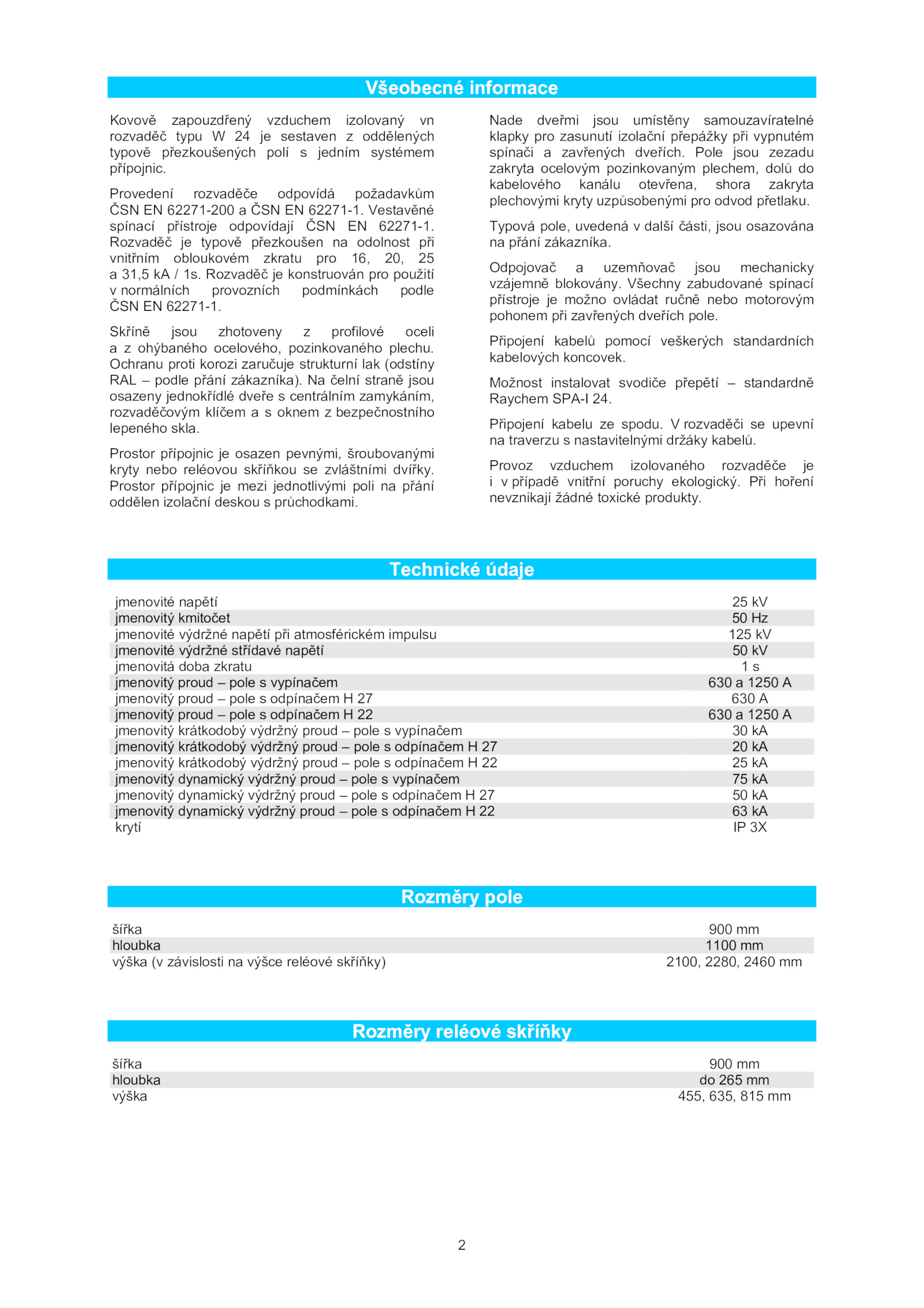

rozvaděči upevní na traverzu nastavitelnými držáky kabelů. Možnost instalovat svodiče přepětí standardně Raychem SPA-I 24. Odpojovač uzemňovač jsou mechanicky vzájemně blokovány. Vestavěné spínací přístroje odpovídají ČSN 62271-1. Pole jsou zezadu zakryta ocelovým pozinkovaným plechem, dolů do kabelového kanálu otevřena, shora zakryta plechovými kryty uzpůsobenými pro odvod přetlaku. Provoz vzduchem izolovaného rozvaděče je i případě vnitřní poruchy ekologický. Technické údaje jmenovité napětí kV jmenovitý kmitočet Hz jmenovité výdržné napětí při atmosférickém impulsu 125 kV jmenovité výdržné střídavé napětí kV jmenovitá doba zkratu s jmenovitý proud pole vypínačem 630 1250 A jmenovitý proud pole odpínačem 630 A jmenovitý proud pole odpínačem 630 1250 A jmenovitý krátkodobý výdržný proud pole vypínačem kA jmenovitý krátkodobý výdržný proud pole odpínačem kA jmenovitý krátkodobý výdržný proud pole odpínačem kA jmenovitý dynamický výdržný proud pole vypínačem kA jmenovitý dynamický výdržný proud pole odpínačem kA jmenovitý dynamický výdržný proud pole odpínačem kA krytí 3X Rozměry pole šířka 900 mm hloubka 1100 mm výška závislosti výšce reléové skříňky) 2100, 2280, 2460 mm Rozměry reléové skříňky šířka 900 mm hloubka 265 mm výška 455, 635, 815 mm . Nade dveřmi jsou umístěny samouzavíratelné klapky pro zasunutí izolační přepážky při vypnutém spínači zavřených dveřích.2 Všeobecné informace Kovově zapouzdřený vzduchem izolovaný vn rozvaděč typu sestaven oddělených typově přezkoušených polí jedním systémem přípojnic. čelní straně jsou osazeny jednokřídlé dveře centrálním zamykáním, rozvaděčovým klíčem oknem bezpečnostního lepeného skla. Prostor přípojnic mezi jednotlivými poli přání oddělen izolační deskou průchodkami. Rozvaděč typově přezkoušen odolnost při vnitřním obloukovém zkratu pro 16, 20, 25 a 31,5 1s. Připojení kabelu spodu. Prostor přípojnic osazen pevnými, šroubovanými kryty nebo reléovou skříňkou zvláštními dvířky. Všechny zabudované spínací přístroje možno ovládat ručně nebo motorovým pohonem při zavřených dveřích pole. Ochranu proti korozi zaručuje strukturní lak (odstíny RAL podle přání zákazníka). Při hoření nevznikají žádné toxické produkty. Rozvaděč konstruován pro použití v normálních provozních podmínkách podle ČSN 62271-1. Typová pole, uvedená další části, jsou osazována na přání zákazníka. Připojení kabelů pomocí veškerých standardních kabelových koncovek. Provedení rozvaděče odpovídá požadavkům ČSN 62271-200 ČSN 62271-1. Skříně jsou zhotoveny profilové oceli a ohýbaného ocelového, pozinkovaného plechu
