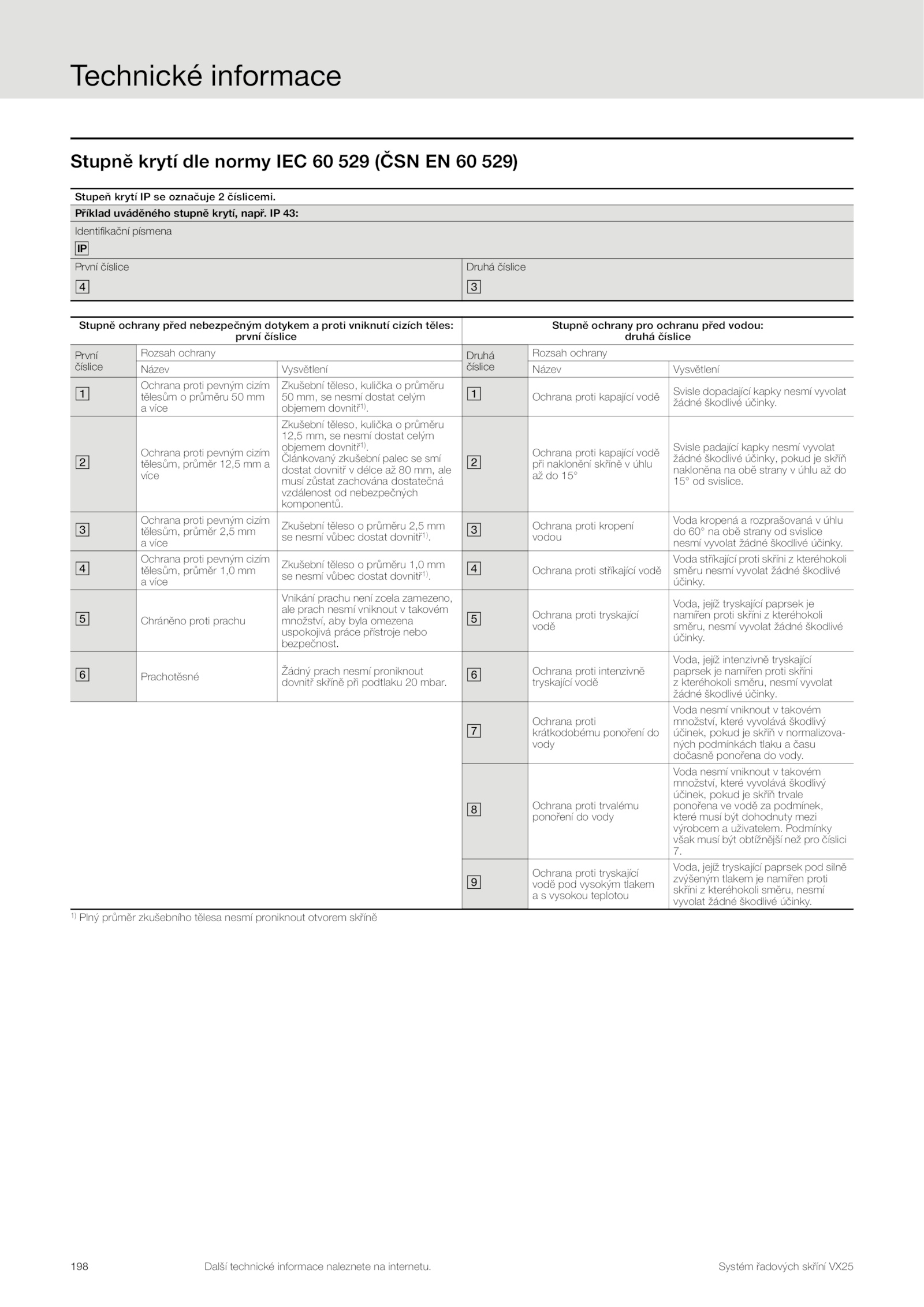

Stupně krytí dle normy IEC 529 (ČSN 529) Stupeň krytí označuje číslicemi. Ochrana proti kapající vodě při naklonění skříně úhlu až 15° Svisle padající kapky nesmí vyvolat žádné škodlivé účinky, pokud skříň nakloněna obě strany úhlu do 15° svislice. Ochrana proti stříkající vodě Voda stříkající proti skříni kteréhokoli směru nesmí vyvolat žádné škodlivé účinky. Ochrana proti pevným cizím tělesům, průměr 12,5 a více Zkušební těleso, kulička průměru 12,5 mm, nesmí dostat celým objemem dovnitř1). Prachotěsné Žádný prach nesmí proniknout dovnitř skříně při podtlaku mbar. Ochrana proti trvalému ponoření vody Voda nesmí vniknout takovém množství, které vyvolává škodlivý účinek, pokud skříň trvale ponořena vodě podmínek, které musí být dohodnuty mezi výrobcem uživatelem. Podmínky však musí být obtížnější než pro číslici 7.Technické informace 198 Systém řadových skříní VX25 Další technické informace naleznete internetu. Chráněno proti prachu Vnikání prachu není zcela zamezeno, ale prach nesmí vniknout takovém množství, aby byla omezena uspokojivá práce přístroje nebo bezpečnost. Ochrana proti tryskající vodě Voda, jejíž tryskající paprsek je namířen proti skříni kteréhokoli směru, nesmí vyvolat žádné škodlivé účinky. Ochrana proti intenzivně tryskající vodě Voda, jejíž intenzivně tryskající paprsek namířen proti skříni z kteréhokoli směru, nesmí vyvolat žádné škodlivé účinky. Článkovaný zkušební palec smí dostat dovnitř délce mm, ale musí zůstat zachována dostatečná vzdálenost nebezpečných komponentů. Ochrana proti pevným cizím tělesům, průměr 2,5 mm a více Zkušební těleso průměru 2,5 mm se nesmí vůbec dostat dovnitř1). Ochrana proti kapající vodě Svisle dopadající kapky nesmí vyvolat žádné škodlivé účinky. Příklad uváděného stupně krytí, např. Ochrana proti krátkodobému ponoření do vody Voda nesmí vniknout takovém množství, které vyvolává škodlivý účinek, pokud skříň normalizova- ných podmínkách tlaku času dočasně ponořena vody. Ochrana proti tryskající vodě pod vysokým tlakem a vysokou teplotou Voda, jejíž tryskající paprsek pod silně zvýšeným tlakem namířen proti skříni kteréhokoli směru, nesmí vyvolat žádné škodlivé účinky. 1) Plný průměr zkušebního tělesa nesmí proniknout otvorem skříně IP . Ochrana proti kropení vodou Voda kropená rozprašovaná úhlu do 60° obě strany svislice nesmí vyvolat žádné škodlivé účinky. Ochrana proti pevným cizím tělesům, průměr 1,0 mm a více Zkušební těleso průměru 1,0 mm se nesmí vůbec dostat dovnitř1). 43: Identifikační písmena První číslice Druhá číslice Stupně ochrany před nebezpečným dotykem proti vniknutí cizích těles: první číslice Stupně ochrany pro ochranu před vodou: druhá číslice První číslice Rozsah ochrany Druhá číslice Rozsah ochrany Název Vysvětlení Název Vysvětlení Ochrana proti pevným cizím tělesům průměru mm a více Zkušební těleso, kulička průměru 50 mm, nesmí dostat celým objemem dovnitř1)
