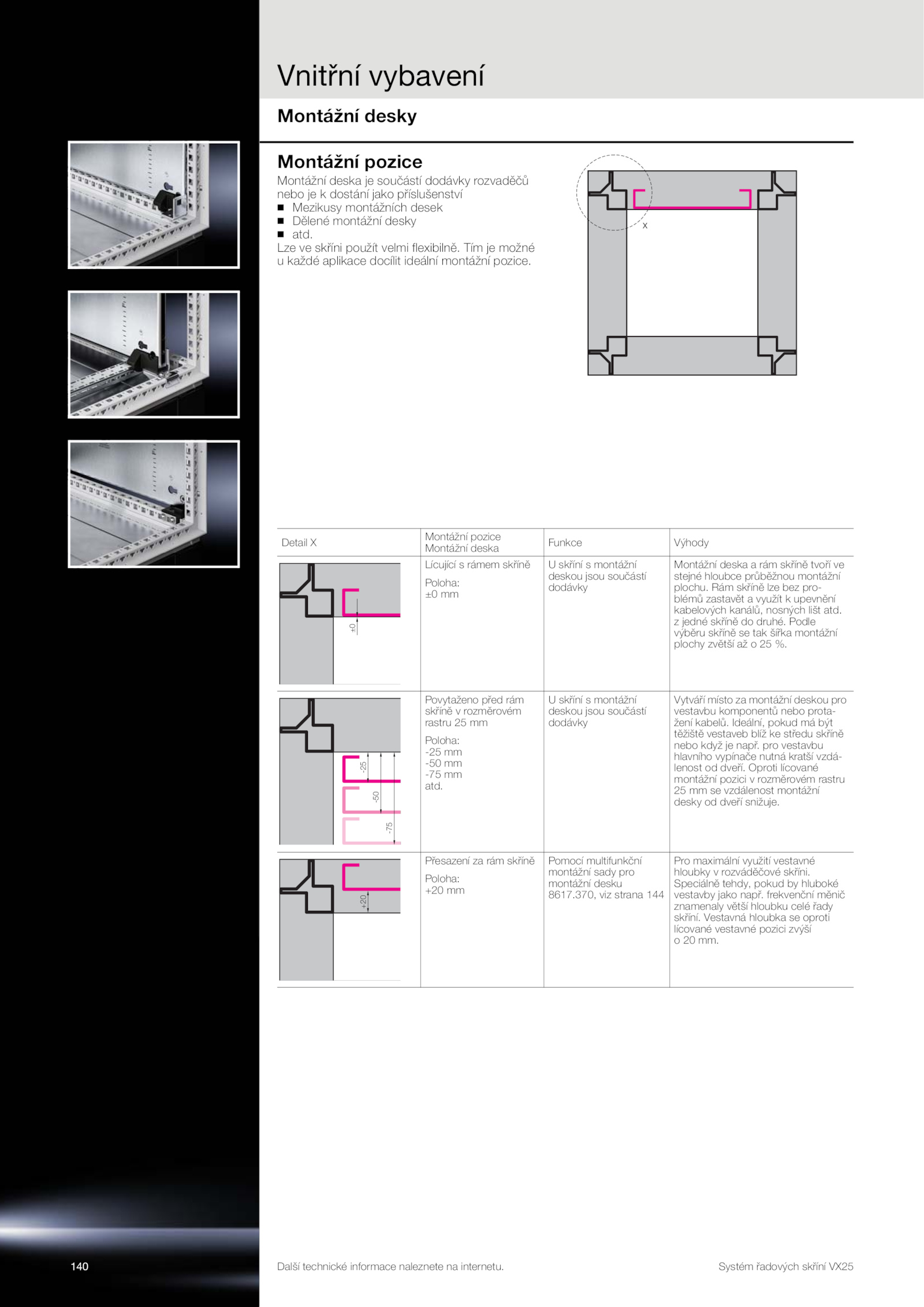

Vnitřní vybavení
Montážní desky
140 Systém řadových skříní VX25
Další technické informace naleznete internetu. Rám skříně lze bez pro-
blémů zastavět využít upevnění
kabelových kanálů, nosných lišt atd.
Speciálně tehdy, pokud hluboké
vestavby jako např.
z jedné skříně druhé. Tím možné
u každé aplikace docílit ideální montážní pozice.
U skříní montážní
deskou jsou součástí
dodávky
Vytváří místo montážní deskou pro
vestavbu komponentů nebo prota-
žení kabelů. pro vestavbu
hlavního vypínače nutná kratší vzdá-
lenost dveří. Podle
výběru skříně tak šířka montážní
plochy zvětší %.
Montážní pozice
Montážní deska součástí dodávky rozvaděčů
nebo dostání jako příslušenství
◾ Mezikusy montážních desek
◾ Dělené montážní desky
◾ atd.
X
Detail X
Montážní pozice
Montážní deska
Funkce Výhody
Lícující rámem skříně
Poloha:
±0 mm
U skříní montážní
deskou jsou součástí
dodávky
Montážní deska rám skříně tvoří ve
stejné hloubce průběžnou montážní
plochu.370, viz strana 144
Pro maximální využití vestavné
hloubky rozváděčové skříni.
Přesazení rám skříně
Poloha:
+20 mm
Pomocí multifunkční
montážní sady pro
montážní desku
8617. Ideální, pokud být
těžiště vestaveb blíž středu skříně
nebo když např. Oproti lícované
montážní pozici rozměrovém rastru
25 vzdálenost montážní
desky dveří snižuje.
±0
-25
-50
-75
+20
. frekvenční měnič
znamenaly větší hloubku celé řady
skříní.
Lze skříni použít velmi flexibilně. Vestavná hloubka oproti
lícované vestavné pozici zvýší
o mm.
Povytaženo před rám
skříně rozměrovém
rastru mm
Poloha:
-25 mm
-50 mm
-75 mm
atd
