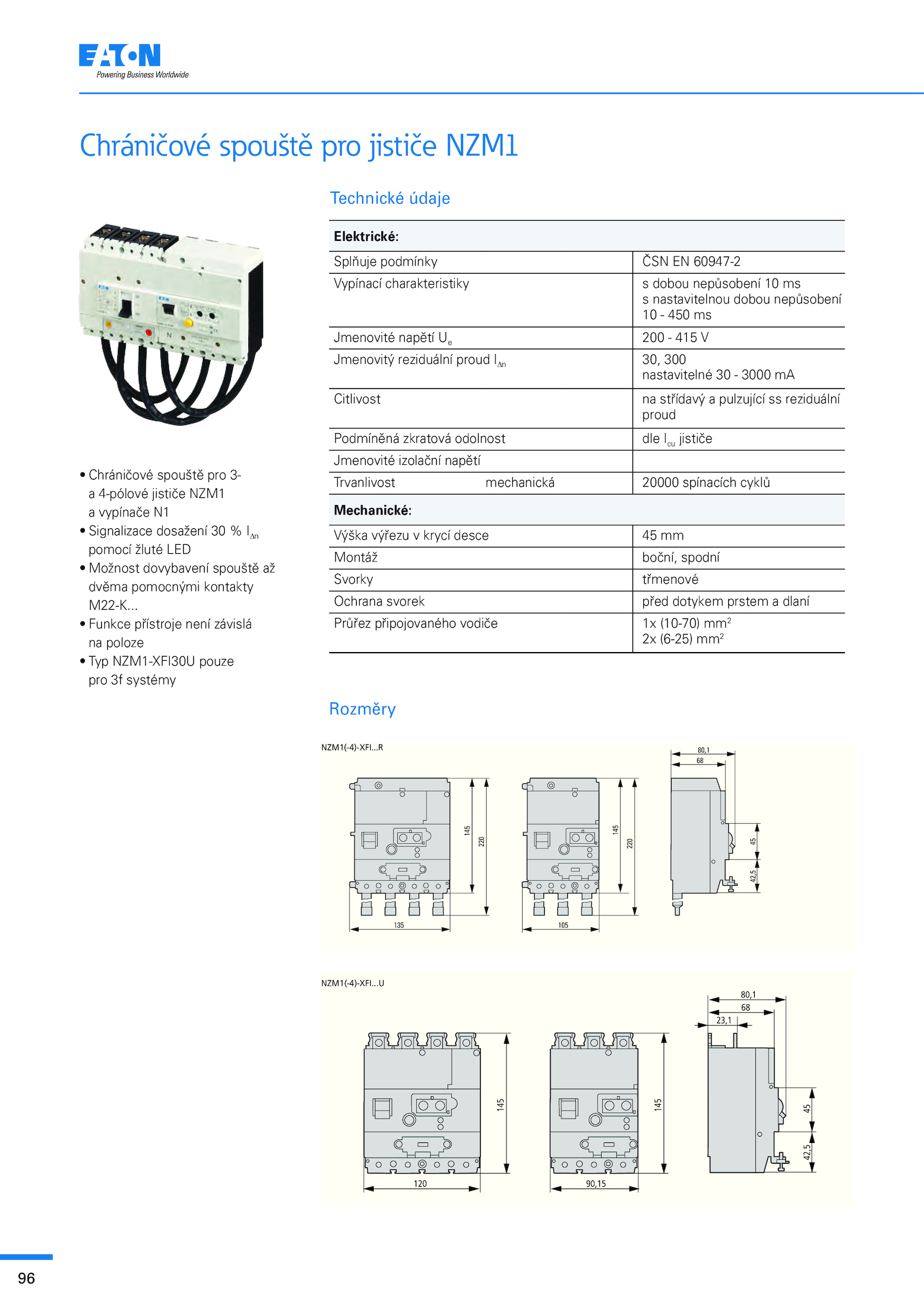

• Funkce přístroje není závislá poloze • Typ NZM1-XFI30U pouze pro systémy .96 Chráničové spouště pro jističe NZM1 Elektrické: Splňuje podmínky ČSN 60947-2 Vypínací charakteristiky dobou nepůsobení ms s nastavitelnou dobou nepůsobení 10 450 ms Jmenovité napětí 200 415 V Jmenovitý reziduální proud I∆n 30, 300 nastavitelné 3000 mA Citlivost střídavý pulzující reziduální proud Podmíněná zkratová odolnost dle Icu jističe Jmenovité izolační napětí Trvanlivost mechanická 20000 spínacích cyklů Mechanické: Výška výřezu krycí desce mm Montáž boční, spodní Svorky třmenové Ochrana svorek před dotykem prstem dlaní Průřez připojovaného vodiče (10-70) mm2 2x (6-25) mm2 Technické údaje 135 105 68 45 42,5 80,1 220 145 220 145 NZM1(-4)-XFI.R NZM1(-4)-XFI......U Rozměry • Chráničové spouště pro 3- 4-pólové jističe NZM1 vypínače N1 • Signalizace dosažení I∆n pomocí žluté LED • Možnost dovybavení spouště dvěma pomocnými kontakty M22-K.
