Poznámky redaktora

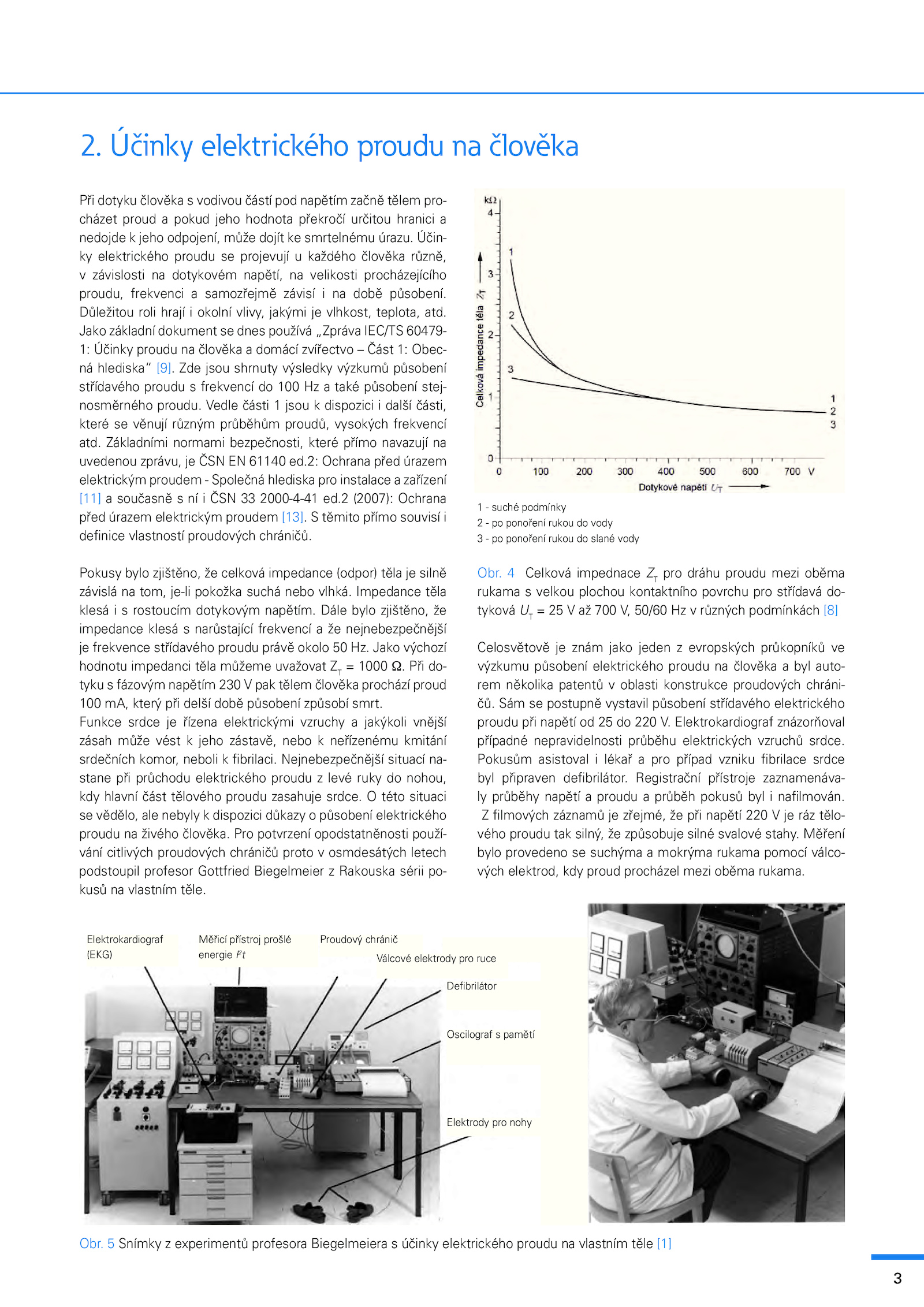

Z filmových záznamů zřejmé, při napětí 220 ráz tělo- vého proudu tak silný, způsobuje silné svalové stahy. Vedle části jsou dispozici další části, které věnují různým průběhům proudů, vysokých frekvencí atd. Nejnebezpečnější situací na- stane při průchodu elektrického proudu levé ruky nohou, kdy hlavní část tělového proudu zasahuje srdce. Jako základní dokument dnes používá „Zpráva IEC/TS 60479- 1: Účinky proudu člověka domácí zvířectvo Část Obec- ná hlediska“ [9]. Důležitou roli hrají okolní vlivy, jakými vlhkost, teplota, atd. Celková impednace ZT pro dráhu proudu mezi oběma rukama velkou plochou kontaktního povrchu pro střídavá do- tyková UT = 700 50/60 různých podmínkách [8] 1 suché podmínky 2 ponoření rukou vody 3 ponoření rukou slané vody Obr. Pokusy bylo zjištěno, celková impedance (odpor) těla silně závislá tom, je-li pokožka suchá nebo vlhká. Měření bylo provedeno suchýma mokrýma rukama pomocí válco- vých elektrod, kdy proud procházel mezi oběma rukama.2 (2007): Ochrana před úrazem elektrickým proudem [13].3 Při dotyku člověka vodivou částí pod napětím začně tělem pro- cházet proud pokud jeho hodnota překročí určitou hranici a nedojde jeho odpojení, může dojít smrtelnému úrazu.2: Ochrana před úrazem elektrickým proudem Společná hlediska pro instalace zařízení [11] současně ČSN 2000-4-41 ed. Celosvětově znám jako jeden evropských průkopníků ve výzkumu působení elektrického proudu člověka byl auto- rem několika patentů oblasti konstrukce proudových chráni- čů. Jako výchozí hodnotu impedanci těla můžeme uvažovat ZT = 1000 Při do- tyku fázovým napětím 230 pak tělem člověka prochází proud 100 mA, který při delší době působení způsobí smrt. Pokusům asistoval lékař pro případ vzniku fibrilace srdce byl připraven defibrilátor. této situaci se vědělo, ale nebyly dispozici důkazy působení elektrického proudu živého člověka. Registrační přístroje zaznamenáva- ly průběhy napětí proudu průběh pokusů byl nafilmován. Impedance těla klesá rostoucím dotykovým napětím. 2. Snímky experimentů profesora Biegelmeiera účinky elektrického proudu vlastním těle [1] Elektrokardiograf (EKG) Měřicí přístroj prošlé energie I2 t Proudový chránič Defibrilátor Oscilograf pamětí Elektrody pro nohy Válcové elektrody pro ruce . Sám postupně vystavil působení střídavého elektrického proudu při napětí 220 Elektrokardiograf znázorňoval případné nepravidelnosti průběhu elektrických vzruchů srdce. Zde jsou shrnuty výsledky výzkumů působení střídavého proudu frekvencí 100 také působení stej- nosměrného proudu. Dále bylo zjištěno, že impedance klesá narůstající frekvencí nejnebezpečnější je frekvence střídavého proudu právě okolo Hz. Účin- ky elektrického proudu projevují každého člověka různě, v závislosti dotykovém napětí, velikosti procházejícího proudu, frekvenci samozřejmě závisí době působení. Základními normami bezpečnosti, které přímo navazují na uvedenou zprávu, ČSN 61140 ed. těmito přímo souvisí i definice vlastností proudových chráničů. Pro potvrzení opodstatněnosti použí- vání citlivých proudových chráničů proto osmdesátých letech podstoupil profesor Gottfried Biegelmeier Rakouska sérii po- kusů vlastním těle. Účinky elektrického proudu člověka Obr. Funkce srdce řízena elektrickými vzruchy jakýkoli vnější zásah může vést jeho zástavě, nebo neřízenému kmitání srdečních komor, neboli fibrilaci
