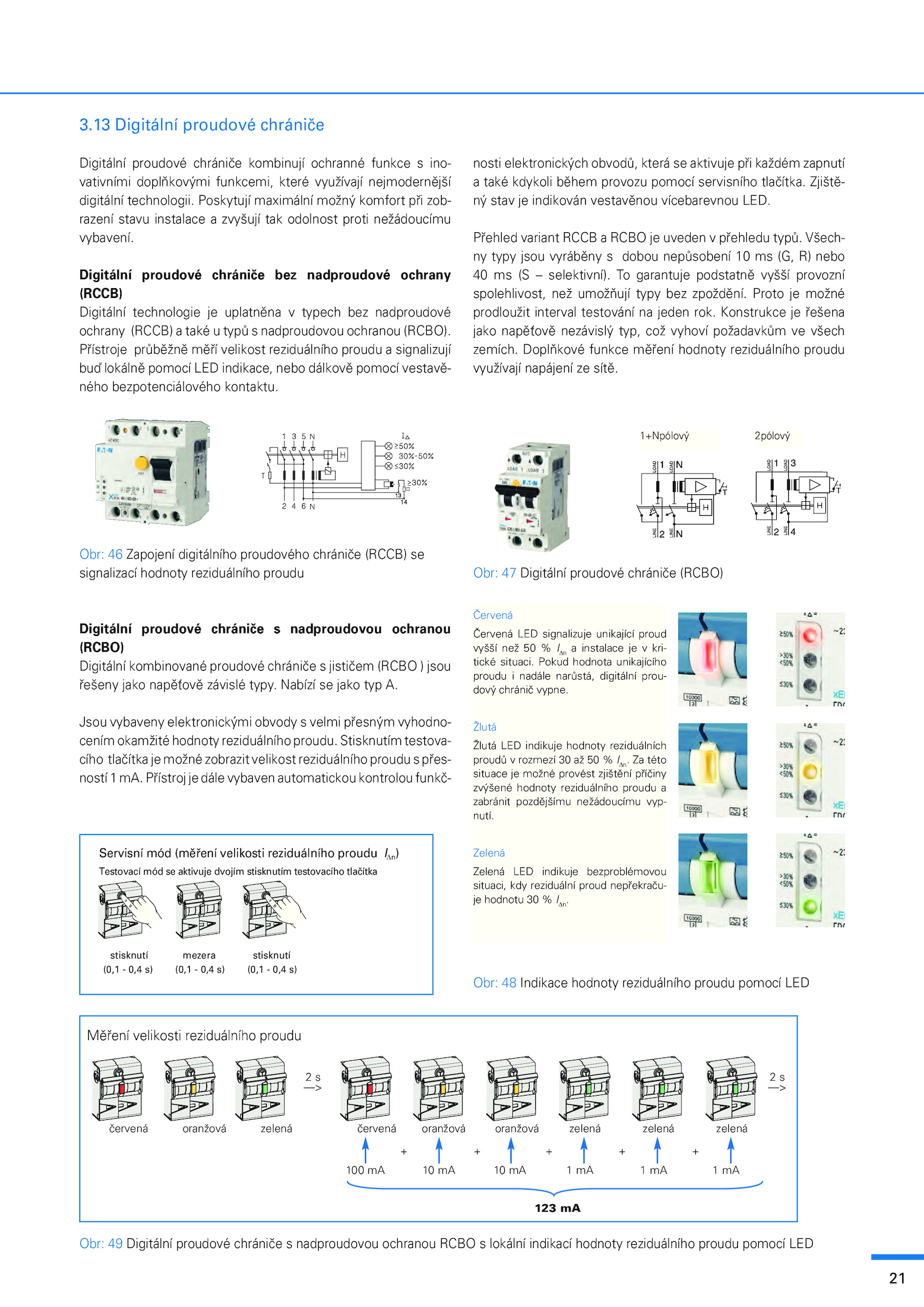

13 Digitální proudové chrániče Digitální proudové chrániče kombinují ochranné funkce ino- vativními doplňkovými funkcemi, které využívají nejmodernější digitální technologii. garantuje podstatně vyšší provozní spolehlivost, než umožňují typy bez zpoždění. Všech- ny typy jsou vyráběny dobou nepůsobení (G, nebo 40 selektivní). Žlutá Žlutá LED indikuje hodnoty reziduálních proudů rozmezí IΔn . Testovací mód aktivuje dvojím stisknutím testovacího tlačítka stisknutí mezera stisknutí (0,1 0,4 (0,1 0,4 (0,1 0,4 s) Servisní mód (měření velikosti reziduálního proudu I∆n) Měření velikosti reziduálního proudu červená oranžová oranžová zelená zelená + + zelená + 10 mA + 100 mA ––> 2 s ––> 2 s 123 mA červená oranžová zelená . Digitální proudové chrániče nadproudovou ochranou (RCBO) Digitální kombinované proudové chrániče jističem (RCBO jsou řešeny jako napěťově závislé typy. Přístroje průběžně měří velikost reziduálního proudu signalizují buď lokálně pomocí LED indikace, nebo dálkově pomocí vestavě- ného bezpotenciálového kontaktu. Pokud hodnota unikajícího proudu nadále narůstá, digitální prou- dový chránič vypne. Digitální proudové chrániče bez nadproudové ochrany (RCCB) Digitální technologie uplatněna typech bez nadproudové ochrany (RCCB) také typů nadproudovou ochranou (RCBO). Přehled variant RCCB RCBO uveden přehledu typů. Poskytují maximální možný komfort při zob- razení stavu instalace zvyšují tak odolnost proti nežádoucímu vybavení. Zelená Zelená LED indikuje bezproblémovou situaci, kdy reziduální proud nepřekraču- je hodnotu IΔn . této situace možné provést zjištění příčiny zvýšené hodnoty reziduálního proudu a zabránit pozdějšímu nežádoucímu vyp- nutí. Proto možné prodloužit interval testování jeden rok. Nabízí jako typ A. N N T Obr: Zapojení digitálního proudového chrániče (RCCB) se signalizací hodnoty reziduálního proudu Obr: Digitální proudové chrániče nadproudovou ochranou RCBO lokální indikací hodnoty reziduálního proudu pomocí LED Obr: Indikace hodnoty reziduálního proudu pomocí LED 2pólový 1+Npólový Obr: Digitální proudové chrániče (RCBO) Červená Červená LED signalizuje unikající proud vyšší než IΔn a instalace kri- tické situaci. Doplňkové funkce měření hodnoty reziduálního proudu využívají napájení sítě. Zjiště- ný stav indikován vestavěnou vícebarevnou LED. Jsou vybaveny elektronickými obvody velmi přesným vyhodno- cením okamžité hodnoty reziduálního proudu. Stisknutím testova- cího tlačítka možné zobrazit velikost reziduálního proudu přes- ností mA.21 3. Konstrukce řešena jako napěťově nezávislý typ, což vyhoví požadavkům všech zemích. Přístroj dále vybaven automatickou kontrolou funkč- nosti elektronických obvodů, která aktivuje při každém zapnutí a také kdykoli během provozu pomocí servisního tlačítka
