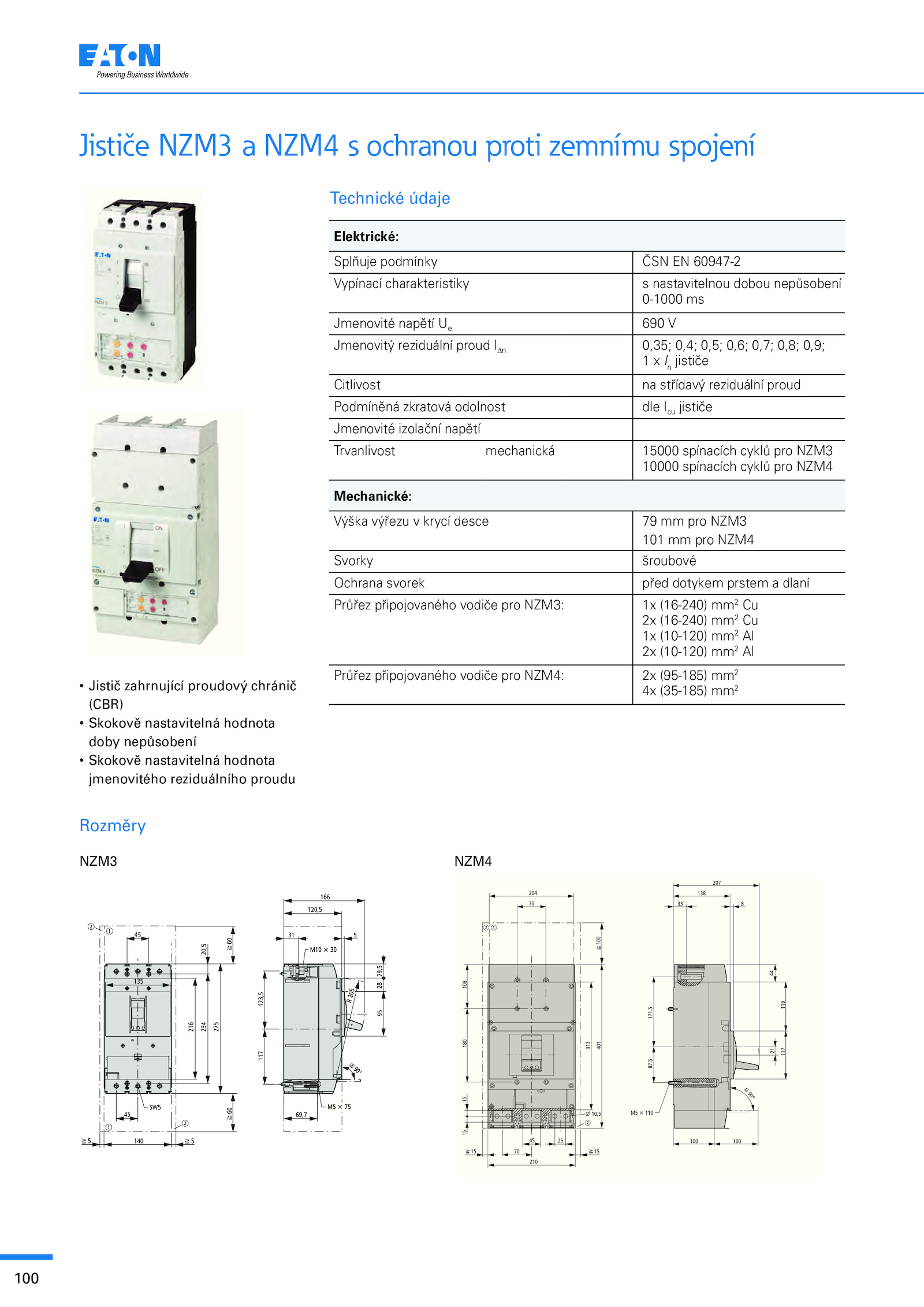

100 Jističe NZM3 NZM4 ochranou proti zemnímu spojení Elektrické: Splňuje podmínky ČSN 60947-2 Vypínací charakteristiky nastavitelnou dobou nepůsobení 0-1000 ms Jmenovité napětí 690 V Jmenovitý reziduální proud I∆n 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1 In jističe Citlivost střídavý reziduální proud Podmíněná zkratová odolnost dle Icu jističe Jmenovité izolační napětí Trvanlivost mechanická 15000 spínacích cyklů pro NZM3 10000 spínacích cyklů pro NZM4 Mechanické: Výška výřezu krycí desce pro NZM3 101 pro NZM4 Svorky šroubové Ochrana svorek před dotykem prstem dlaní Průřez připojovaného vodiče pro NZM3: (16-240) mm2 Cu 2x (16-240) mm2 Cu 1x (10-120) mm2 Al 2x (10-120) mm2 Al Průřez připojovaného vodiče pro NZM4: (95-185) mm2 4x (35-185) mm2 Technické údaje Rozměry • Jistič zahrnující proudový chránič (CBR) • Skokově nastavitelná hodnota doby nepůsobení • Skokově nastavitelná hodnota jmenovitého reziduálního proudu NZM3 NZM4
