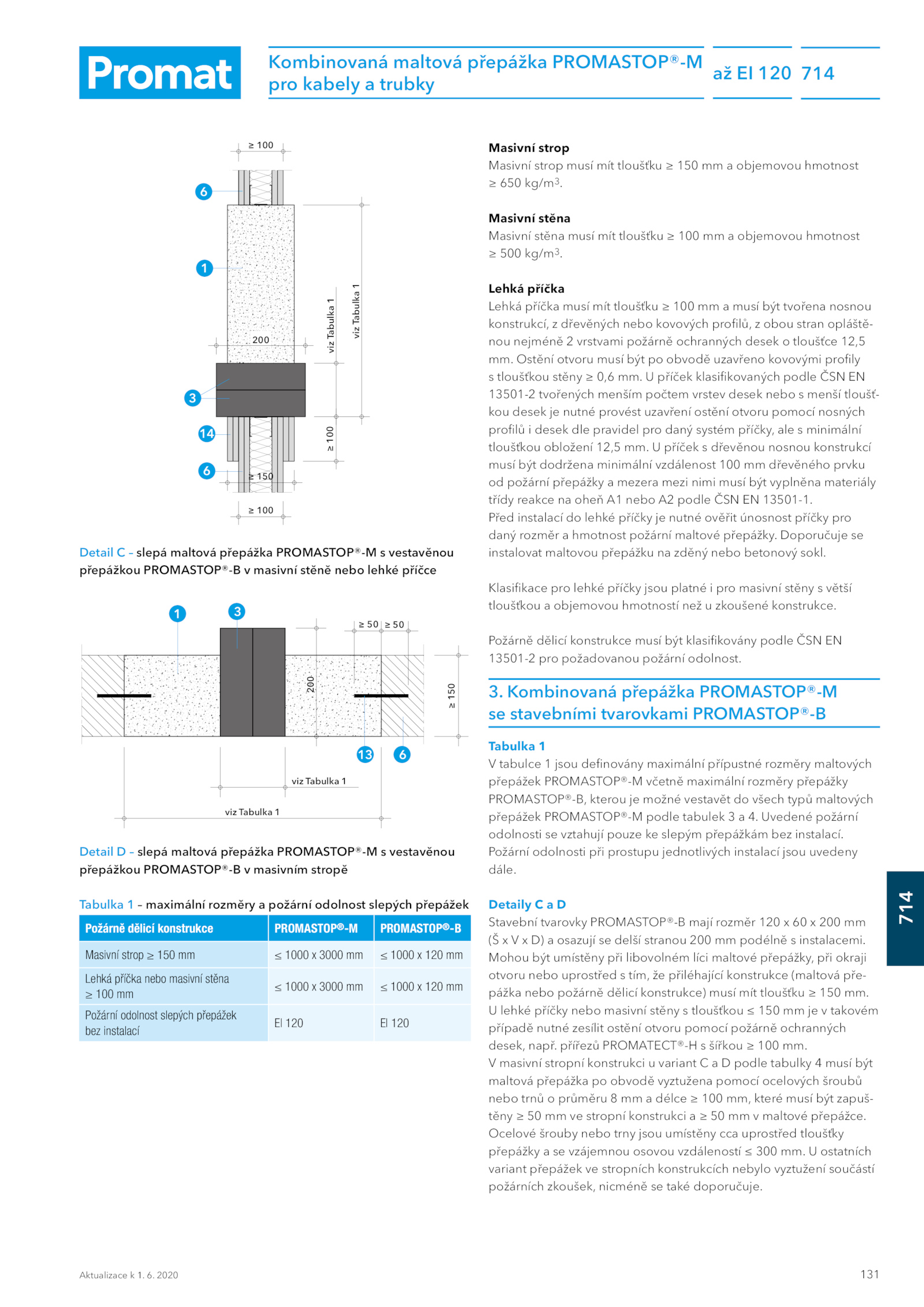

U lehké příčky nebo masivní stěny tloušťkou 150 takovém případě nutné zesílit ostění otvoru pomocí požárně ochranných desek, např. Ostění otvoru musí být obvodě uzavřeno kovovými profily s tloušťkou stěny 0,6 mm. 14 6 Kombinovaná maltová přepážka PROMASTOP®-M pro kabely trubky až 120 714 Aktualizace 2020 . Před instalací lehké příčky nutné ověřit únosnost příčky pro daný rozměr hmotnost požární maltové přepážky. Požární odolnosti při prostupu jednotlivých instalací jsou uvedeny dále. Detaily D Stavební tvarovky PROMASTOP®-B mají rozměr 120 200 mm (Š osazují delší stranou 200 podélně instalacemi. Masivní stěna Masivní stěna musí mít tloušťku 100 objemovou hmotnost ≥ 500 kg/m3. přířezů PROMATECT®-H šířkou 100 mm. Lehká příčka Lehká příčka musí mít tloušťku 100 musí být tvořena nosnou konstrukcí, dřevěných nebo kovových profilů, obou stran opláště- nou nejméně vrstvami požárně ochranných desek tloušťce 12,5 mm.131 714 200 viz Tabulka 1 viz Tabulka 1 ≥ 150 ≥ 50 Tabulka maximální rozměry požární odolnost slepých přepážek Požárně dělicí konstrukce PROMASTOP®-M PROMASTOP®-B Masivní strop 150 1000 3000 1000 120 mm Lehká příčka nebo masivní stěna ≥ 100 mm ≤ 1000 3000 1000 120 mm Požární odolnost slepých přepážek bez instalací EI 120 120 200 ≥ 100 ≥ 100 ≥ 150 ≥ 100 viz Tabulka 1 viz Tabulka 1 Detail slepá maltová přepážka PROMASTOP®-M vestavěnou přepážkou PROMASTOP®-B masivní stěně nebo lehké příčce Detail slepá maltová přepážka PROMASTOP®-M vestavěnou přepážkou PROMASTOP®-B masivním stropě 6 1 3 1 13 3 6 Masivní strop Masivní strop musí mít tloušťku 150 objemovou hmotnost ≥ 650 kg/m3. příček klasifikovaných podle ČSN EN 13501-2 tvořených menším počtem vrstev desek nebo menší tloušť- kou desek nutné provést uzavření ostění otvoru pomocí nosných profilů desek dle pravidel pro daný systém příčky, ale minimální tloušťkou obložení 12,5 mm. příček dřevěnou nosnou konstrukcí musí být dodržena minimální vzdálenost 100 dřevěného prvku od požární přepážky mezera mezi nimi musí být vyplněna materiály třídy reakce oheň nebo podle ČSN 13501-1. Požárně dělicí konstrukce musí být klasifikovány podle ČSN EN 13501-2 pro požadovanou požární odolnost. Ocelové šrouby nebo trny jsou umístěny cca uprostřed tloušťky přepážky vzájemnou osovou vzdáleností 300 mm. Klasifikace pro lehké příčky jsou platné pro masivní stěny větší tloušťkou objemovou hmotností než zkoušené konstrukce. Doporučuje se instalovat maltovou přepážku zděný nebo betonový sokl. V masivní stropní konstrukci variant podle tabulky musí být maltová přepážka obvodě vyztužena pomocí ocelových šroubů nebo trnů průměru délce 100 mm, které musí být zapuš- těny stropní konstrukci maltové přepážce. ostatních variant přepážek stropních konstrukcích nebylo vyztužení součástí požárních zkoušek, nicméně také doporučuje. 3. Mohou být umístěny při libovolném líci maltové přepážky, při okraji otvoru nebo uprostřed tím, přiléhající konstrukce (maltová pře- pážka nebo požárně dělicí konstrukce) musí mít tloušťku 150 mm. Kombinovaná přepážka PROMASTOP®-M se stavebními tvarovkami PROMASTOP®-B Tabulka 1 V tabulce jsou definovány maximální přípustné rozměry maltových přepážek PROMASTOP®-M včetně maximální rozměry přepážky PROMASTOP®-B, kterou možné vestavět všech typů maltových přepážek PROMASTOP®-M podle tabulek Uvedené požární odolnosti vztahují pouze slepým přepážkám bez instalací
