Prostupy kabelů, kabelových svazků, kabelových chrániček včetně kabelových žlabů a lávek

| Kategorie: Katalog  |

Autor: PROMAT

Strana 93 z 114

Jak získat tento dokument?






Poznámky redaktora

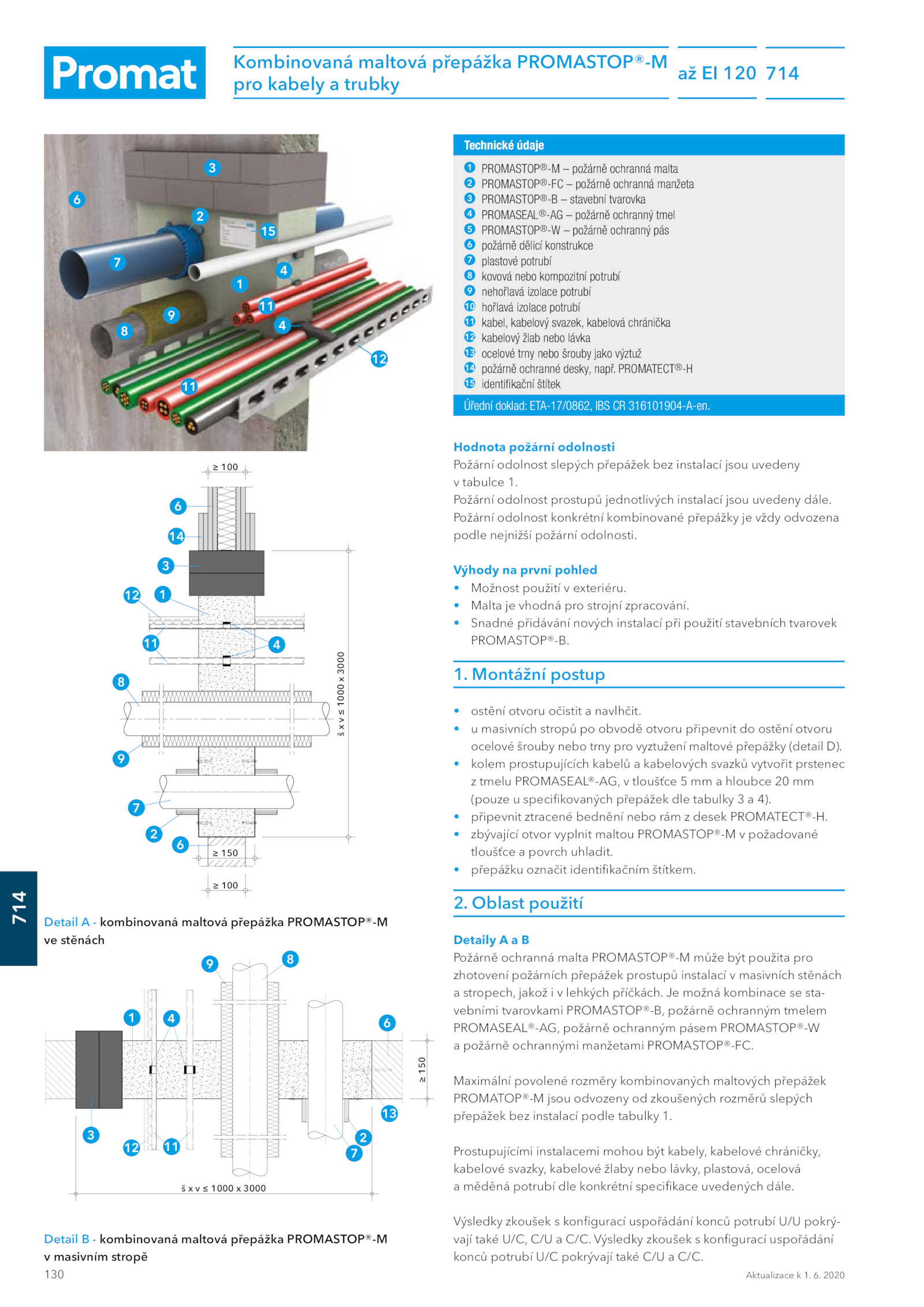

Výsledky zkoušek konfigurací uspořádání konců potrubí U/C pokrývají také C/U C/C. • připevnit ztracené bednění nebo rám desek PROMATECT®-H. PROMATECT®-H 15 identifikační štítek Úřední doklad: ETA-17/0862, IBS 316101904-A-en. Montážní postup • ostění otvoru očistit navlhčit. 13 2 3 4 6 7 1 8 12 9 15 11 11 4 714 Aktualizace 2020 . Prostupujícími instalacemi mohou být kabely, kabelové chráničky, kabelové svazky, kabelové žlaby nebo lávky, plastová, ocelová a měděná potrubí dle konkrétní specifikace uvedených dále. • kolem prostupujících kabelů kabelových svazků vytvořit prstenec z tmelu PROMASEAL®-AG, tloušťce hloubce mm (pouze specifikovaných přepážek dle tabulky 4). • přepážku označit identifikačním štítkem. možná kombinace sta- vebními tvarovkami PROMASTOP®-B, požárně ochranným tmelem PROMASEAL®-AG, požárně ochranným pásem PROMASTOP®-W a požárně ochrannými manžetami PROMASTOP®-FC. Požární odolnost konkrétní kombinované přepážky vždy odvozena podle nejnižší požární odolnosti.130 Kombinovaná maltová přepážka PROMASTOP®-M pro kabely trubky až 120 714 ≥ 100 ≥ 100 ≥ 150 š x v ≤ 1000 x 3000 ≥ 150 š 1000 3000 Detail kombinovaná maltová přepážka PROMASTOP®-M ve stěnách Detail kombinovaná maltová přepážka PROMASTOP®-M v masivním stropě 14 6 6 8 11 2 12 9 3 1 4 7 12 8 7 6 2 11 9 1 3 4 Technické údaje 1 PROMASTOP®-M požárně ochranná malta 2 PROMASTOP®-FC požárně ochranná manžeta 3 PROMASTOP®-B stavební tvarovka 4 PROMASEAL®-AG požárně ochranný tmel 5 PROMASTOP®-W požárně ochranný pás 6 požárně dělicí konstrukce 7 plastové potrubí 8 kovová nebo kompozitní potrubí 9 nehořlavá izolace potrubí 10 hořlavá izolace potrubí 11 kabel, kabelový svazek, kabelová chránička 12 kabelový žlab nebo lávka 13 ocelové trny nebo šrouby jako výztuž 14 požárně ochranné desky, např. • Snadné přidávání nových instalací při použití stavebních tvarovek PROMASTOP®-B. Oblast použití Detaily B Požárně ochranná malta PROMASTOP®-M může být použita pro zhotovení požárních přepážek prostupů instalací masivních stěnách a stropech, jakož lehkých příčkách. Maximální povolené rozměry kombinovaných maltových přepážek PROMATOP®-M jsou odvozeny zkoušených rozměrů slepých přepážek bez instalací podle tabulky 1. Požární odolnost prostupů jednotlivých instalací jsou uvedeny dále. 1. Výhody první pohled • Možnost použití exteriéru. 2. Hodnota požární odolnosti Požární odolnost slepých přepážek bez instalací jsou uvedeny v tabulce 1. • Malta vhodná pro strojní zpracování. • masivních stropů obvodě otvoru připevnit ostění otvoru ocelové šrouby nebo trny pro vyztužení maltové přepážky (detail D). • zbývající otvor vyplnit maltou PROMASTOP®-M požadované tloušťce povrch uhladit. Výsledky zkoušek konfigurací uspořádání konců potrubí U/U pokrý- vají také U/C, C/U C/C
