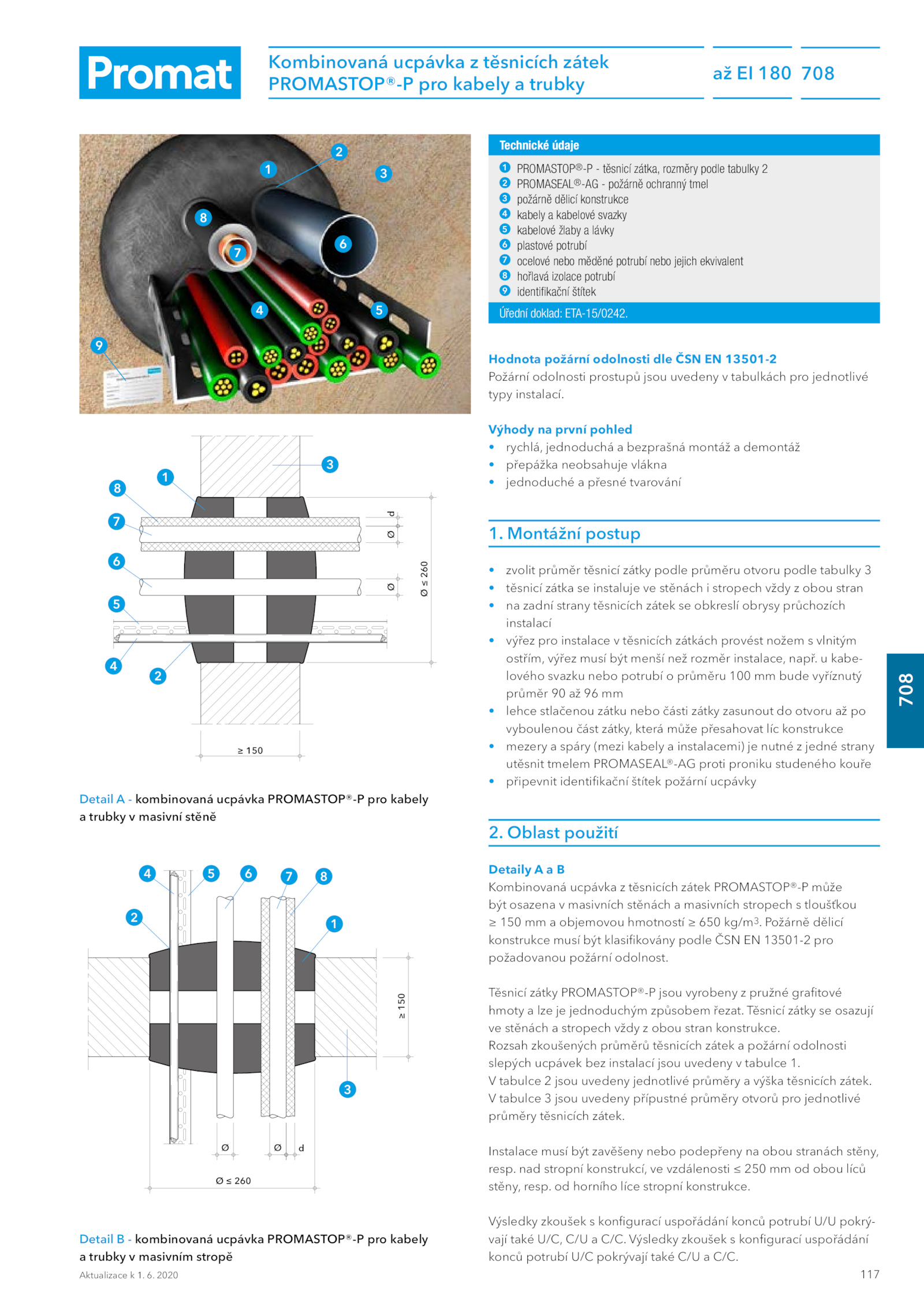

Oblast použití Detaily B Kombinovaná ucpávka těsnicích zátek PROMASTOP®-P může být osazena masivních stěnách masivních stropech tloušťkou ≥ 150 objemovou hmotností 650 kg/m3. Rozsah zkoušených průměrů těsnicích zátek požární odolnosti slepých ucpávek bez instalací jsou uvedeny tabulce 1. Výsledky zkoušek konfigurací uspořádání konců potrubí U/U pokrý- vají také U/C, C/U C/C.117 Ø 260 Ø d ≥ 150 ≥ 150 Ø ≤ 260 Ø Ø d Kombinovaná ucpávka těsnicích zátek PROMASTOP®-P pro kabely trubky až 180 708 Technické údaje 1 PROMASTOP®-P těsnicí zátka, rozměry podle tabulky 2 2 PROMASEAL®-AG požárně ochranný tmel 3 požárně dělicí konstrukce 4 kabely kabelové svazky 5 kabelové žlaby lávky 6 plastové potrubí 7 ocelové nebo měděné potrubí nebo jejich ekvivalent 8 hořlavá izolace potrubí 9 identifikační štítek Úřední doklad: ETA-15/0242. Detail kombinovaná ucpávka PROMASTOP®-P pro kabely a trubky masivní stěně 7 6 1 9 3 8 Detail kombinovaná ucpávka PROMASTOP®-P pro kabely a trubky masivním stropě 3 1 5 5 2 6 7 8 2 4 3 1 5 8 2 4 4 Aktualizace 2020 708 . Hodnota požární odolnosti dle ČSN 13501-2 Požární odolnosti prostupů jsou uvedeny tabulkách pro jednotlivé typy instalací. Instalace musí být zavěšeny nebo podepřeny obou stranách stěny, resp. Výhody první pohled • rychlá, jednoduchá bezprašná montáž demontáž • přepážka neobsahuje vlákna • jednoduché přesné tvarování 1. Montážní postup • zvolit průměr těsnicí zátky podle průměru otvoru podle tabulky 3 • těsnicí zátka instaluje stěnách stropech vždy obou stran • zadní strany těsnicích zátek obkreslí obrysy průchozích instalací • výřez pro instalace těsnicích zátkách provést nožem vlnitým ostřím, výřez musí být menší než rozměr instalace, např. Těsnicí zátky osazují ve stěnách stropech vždy obou stran konstrukce. horního líce stropní konstrukce. V tabulce jsou uvedeny přípustné průměry otvorů pro jednotlivé průměry těsnicích zátek. V tabulce jsou uvedeny jednotlivé průměry výška těsnicích zátek. Těsnicí zátky PROMASTOP®-P jsou vyrobeny pružné grafitové hmoty lze jednoduchým způsobem řezat. kabe- lového svazku nebo potrubí průměru 100 bude vyříznutý průměr mm • lehce stlačenou zátku nebo části zátky zasunout otvoru po vyboulenou část zátky, která může přesahovat líc konstrukce • mezery spáry (mezi kabely instalacemi) nutné jedné strany utěsnit tmelem PROMASEAL®-AG proti proniku studeného kouře • připevnit identifikační štítek požární ucpávky 2. Požárně dělicí konstrukce musí být klasifikovány podle ČSN 13501-2 pro požadovanou požární odolnost. Výsledky zkoušek konfigurací uspořádání konců potrubí U/C pokrývají také C/U C/C. nad stropní konstrukcí, vzdálenosti 250 obou líců stěny, resp
