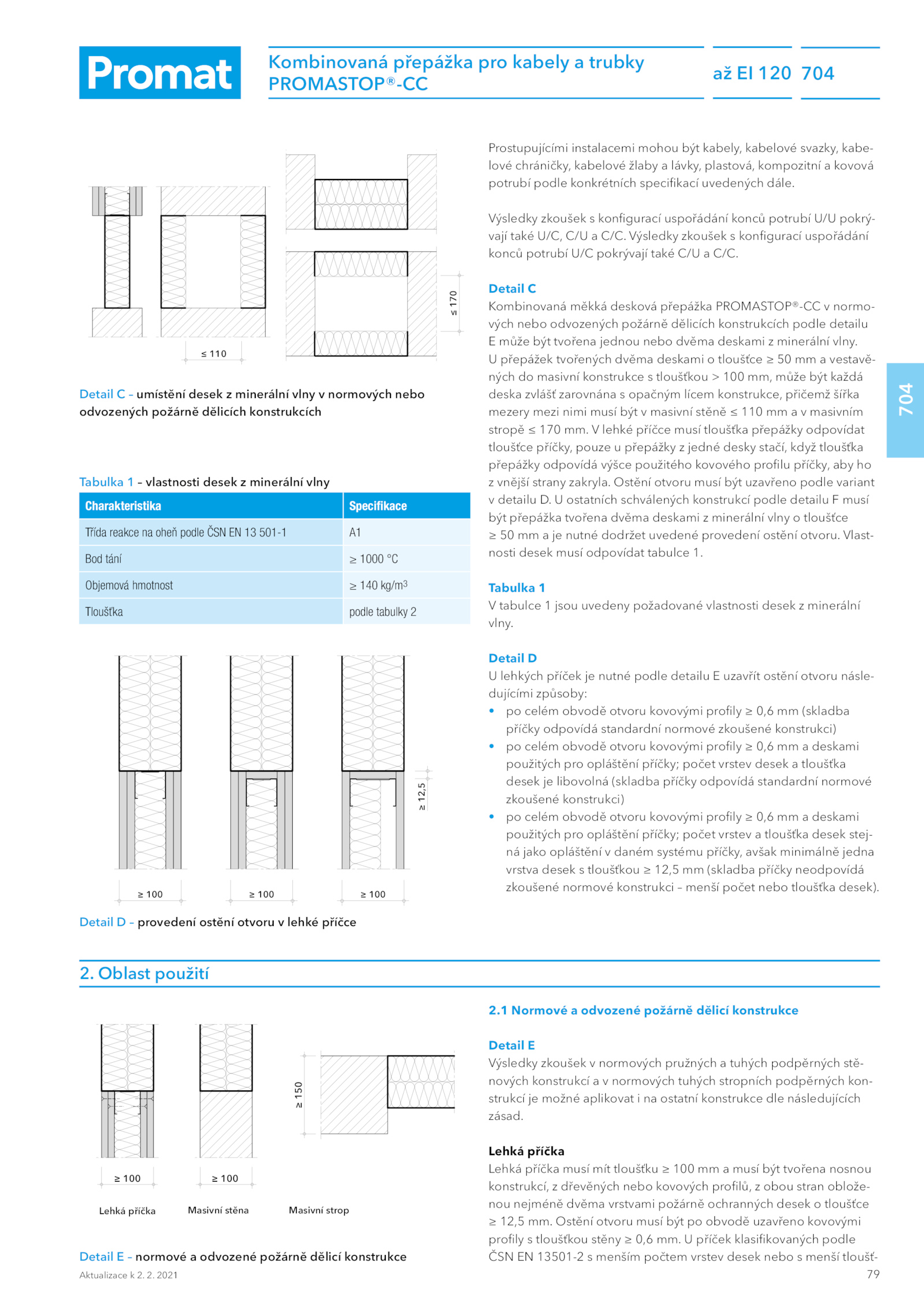

Vlast- nosti desek musí odpovídat tabulce 1. U přepážek tvořených dvěma deskami tloušťce vestavě- ných masivní konstrukce tloušťkou 100 mm, může být každá deska zvlášť zarovnána opačným lícem konstrukce, přičemž šířka mezery mezi nimi musí být masivní stěně 110 masivním stropě 170 mm.79 Aktualizace 2021 ≤ 110 ≤ 170 Detail umístění desek minerální vlny normových nebo odvozených požárně dělicích konstrukcích Detail provedení ostění otvoru lehké příčce Prostupujícími instalacemi mohou být kabely, kabelové svazky, kabe- lové chráničky, kabelové žlaby lávky, plastová, kompozitní kovová potrubí podle konkrétních specifikací uvedených dále. 2.1 Normové odvozené požárně dělicí konstrukce Detail E Výsledky zkoušek normových pružných tuhých podpěrných stě- nových konstrukcí normových tuhých stropních podpěrných kon- strukcí možné aplikovat ostatní konstrukce dle následujících zásad. Detail C Kombinovaná měkká desková přepážka PROMASTOP®-CC normo- vých nebo odvozených požárně dělicích konstrukcích podle detailu E může být tvořena jednou nebo dvěma deskami minerální vlny. Tabulka 1 V tabulce jsou uvedeny požadované vlastnosti desek minerální vlny. lehké příčce musí tloušťka přepážky odpovídat tloušťce příčky, pouze přepážky jedné desky stačí, když tloušťka přepážky odpovídá výšce použitého kovového profilu příčky, aby ho z vnější strany zakryla. Výsledky zkoušek konfigurací uspořádání konců potrubí U/U pokrý- vají také U/C, C/U C/C. Výsledky zkoušek konfigurací uspořádání konců potrubí U/C pokrývají také C/U C/C. příček klasifikovaných podle ČSN 13501-2 menším počtem vrstev desek nebo menší tloušť- Kombinovaná přepážka pro kabely trubky PROMASTOP®-CC až 120 704 Tabulka vlastnosti desek minerální vlny Charakteristika Specifikace Třída reakce oheň podle ČSN 501-1 A1 Bod tání 1000 °C Objemová hmotnost 140 kg/m3 Tloušťka podle tabulky 2 2. Ostění otvoru musí být obvodě uzavřeno kovovými profily tloušťkou stěny 0,6 mm. Ostění otvoru musí být uzavřeno podle variant v detailu ostatních schválených konstrukcí podle detailu musí být přepážka tvořena dvěma deskami minerální vlny tloušťce ≥ nutné dodržet uvedené provedení ostění otvoru. Detail D U lehkých příček nutné podle detailu uzavřít ostění otvoru násle- dujícími způsoby: • celém obvodě otvoru kovovými profily 0,6 (skladba příčky odpovídá standardní normové zkoušené konstrukci) • celém obvodě otvoru kovovými profily 0,6 deskami použitých pro opláštění příčky; počet vrstev desek tloušťka desek libovolná (skladba příčky odpovídá standardní normové zkoušené konstrukci) • celém obvodě otvoru kovovými profily 0,6 deskami použitých pro opláštění příčky; počet vrstev tloušťka desek stej- ná jako opláštění daném systému příčky, avšak minimálně jedna vrstva desek tloušťkou 12,5 (skladba příčky neodpovídá zkoušené normové konstrukci menší počet nebo tloušťka desek). Oblast použití ≥ 100 100 ≥ 150 Lehká příčka Masivní stěna Masivní strop Detail normové odvozené požárně dělicí konstrukce ≥ 12,5 ≥ 100 100 100 704 . Lehká příčka Lehká příčka musí mít tloušťku 100 musí být tvořena nosnou konstrukcí, dřevěných nebo kovových profilů, obou stran oblože- nou nejméně dvěma vrstvami požárně ochranných desek tloušťce ≥ 12,5 mm
