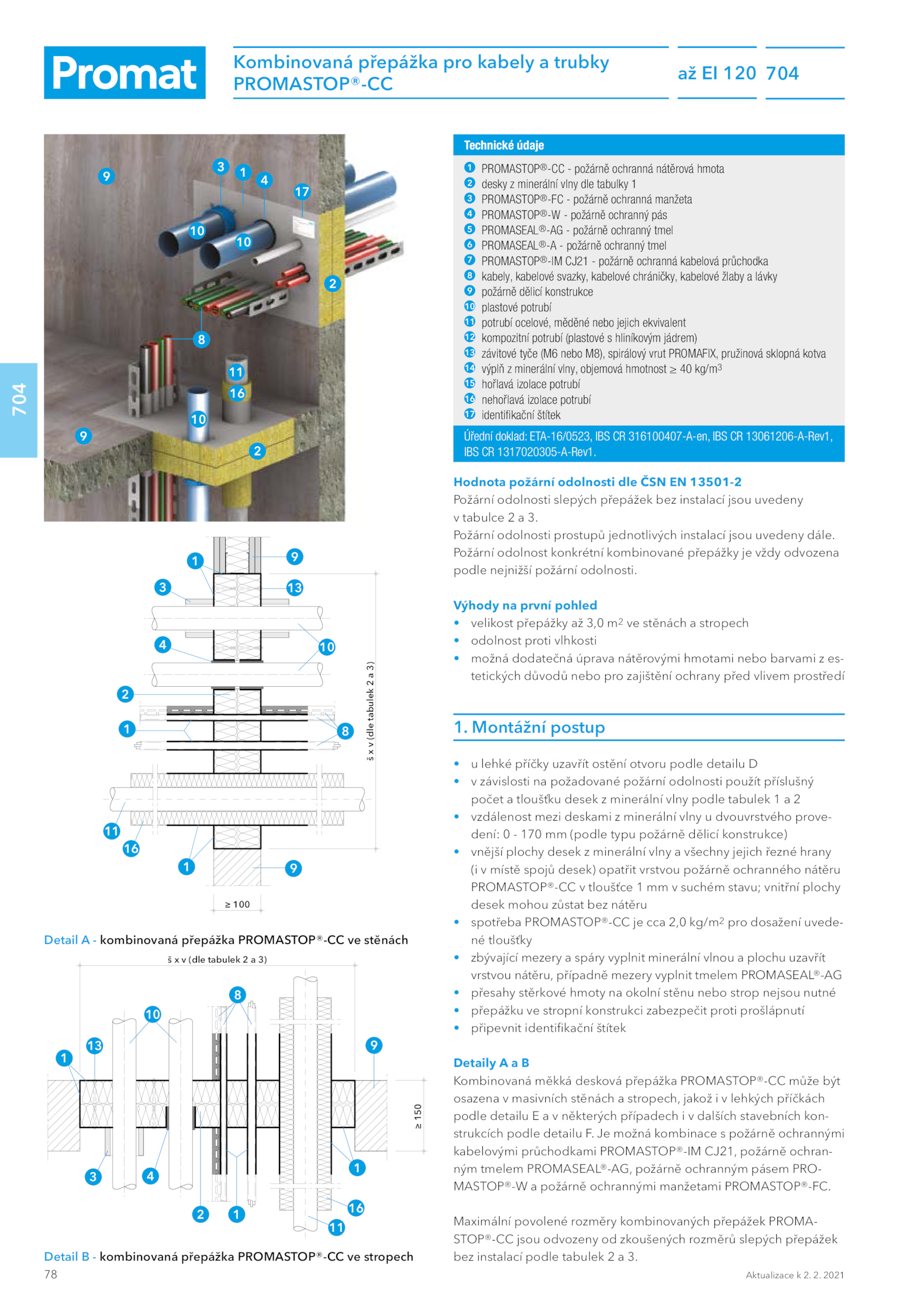

Požární odolnosti prostupů jednotlivých instalací jsou uvedeny dále. Montážní postup • lehké příčky uzavřít ostění otvoru podle detailu D • závislosti požadované požární odolnosti použít příslušný počet tloušťku desek minerální vlny podle tabulek 2 • vzdálenost mezi deskami minerální vlny dvouvrstvého prove- dení: 170 (podle typu požárně dělicí konstrukce) • vnější plochy desek minerální vlny všechny jejich řezné hrany (i místě spojů desek) opatřit vrstvou požárně ochranného nátěru PROMASTOP®-CC tloušťce suchém stavu; vnitřní plochy desek mohou zůstat bez nátěru • spotřeba PROMASTOP®-CC cca 2,0 kg/m2 pro dosažení uvede- né tloušťky • zbývající mezery spáry vyplnit minerální vlnou plochu uzavřít vrstvou nátěru, případně mezery vyplnit tmelem PROMASEAL®-AG • přesahy stěrkové hmoty okolní stěnu nebo strop nejsou nutné • přepážku stropní konstrukci zabezpečit proti prošlápnutí • připevnit identifikační štítek Detaily B Kombinovaná měkká desková přepážka PROMASTOP®-CC může být osazena masivních stěnách stropech, jakož lehkých příčkách podle detailu některých případech dalších stavebních kon- strukcích podle detailu možná kombinace požárně ochrannými kabelovými průchodkami PROMASTOP®-IM CJ21, požárně ochran- ným tmelem PROMASEAL®-AG, požárně ochranným pásem PRO- MASTOP®-W požárně ochrannými manžetami PROMASTOP®-FC. Požární odolnost konkrétní kombinované přepážky vždy odvozena podle nejnižší požární odolnosti. Maximální povolené rozměry kombinovaných přepážek PROMA- STOP®-CC jsou odvozeny zkoušených rozměrů slepých přepážek bez instalací podle tabulek 3. Hodnota požární odolnosti dle ČSN 13501-2 Požární odolnosti slepých přepážek bez instalací jsou uvedeny v tabulce 3. 9 16 11 704 . Výhody první pohled • velikost přepážky 3,0 stěnách stropech • odolnost proti vlhkosti • možná dodatečná úprava nátěrovými hmotami nebo barvami es- tetických důvodů nebo pro zajištění ochrany před vlivem prostředí 1.Aktualizace 2021 š x v (dle tabulek 2 a 3) ≥ 100 Kombinovaná přepážka pro kabely trubky PROMASTOP®-CC až 120 704 1 2 9 2 3 4 10 10 8 17 11 16 10 9 š (dle tabulek 3) ≥ 150 Detail kombinovaná přepážka PROMASTOP®-CC stěnách Detail kombinovaná přepážka PROMASTOP®-CC stropech 13 1 16 8 10 2 11 9 3 1 4 1 13 8 9 10 2 1 1 1 3 4 Technické údaje 1 PROMASTOP®-CC požárně ochranná nátěrová hmota 2 desky minerální vlny dle tabulky 1 3 PROMASTOP®-FC požárně ochranná manžeta 4 PROMASTOP®-W požárně ochranný pás 5 PROMASEAL®-AG požárně ochranný tmel 6 PROMASEAL®-A požárně ochranný tmel 7 PROMASTOP®-IM CJ21 požárně ochranná kabelová průchodka 8 kabely, kabelové svazky, kabelové chráničky, kabelové žlaby lávky 9 požárně dělicí konstrukce 10 plastové potrubí 11 potrubí ocelové, měděné nebo jejich ekvivalent 12 kompozitní potrubí (plastové hliníkovým jádrem) 13 závitové tyče (M6 nebo M8), spirálový vrut PROMAFIX, pružinová sklopná kotva 14 výplň minerální vlny, objemová hmotnost kg/m3 15 hořlavá izolace potrubí 16 nehořlavá izolace potrubí 17 identifikační štítek Úřední doklad: ETA-16/0523, IBS 316100407-A-en, IBS 13061206-A-Rev1, IBS 1317020305-A-Rev1
