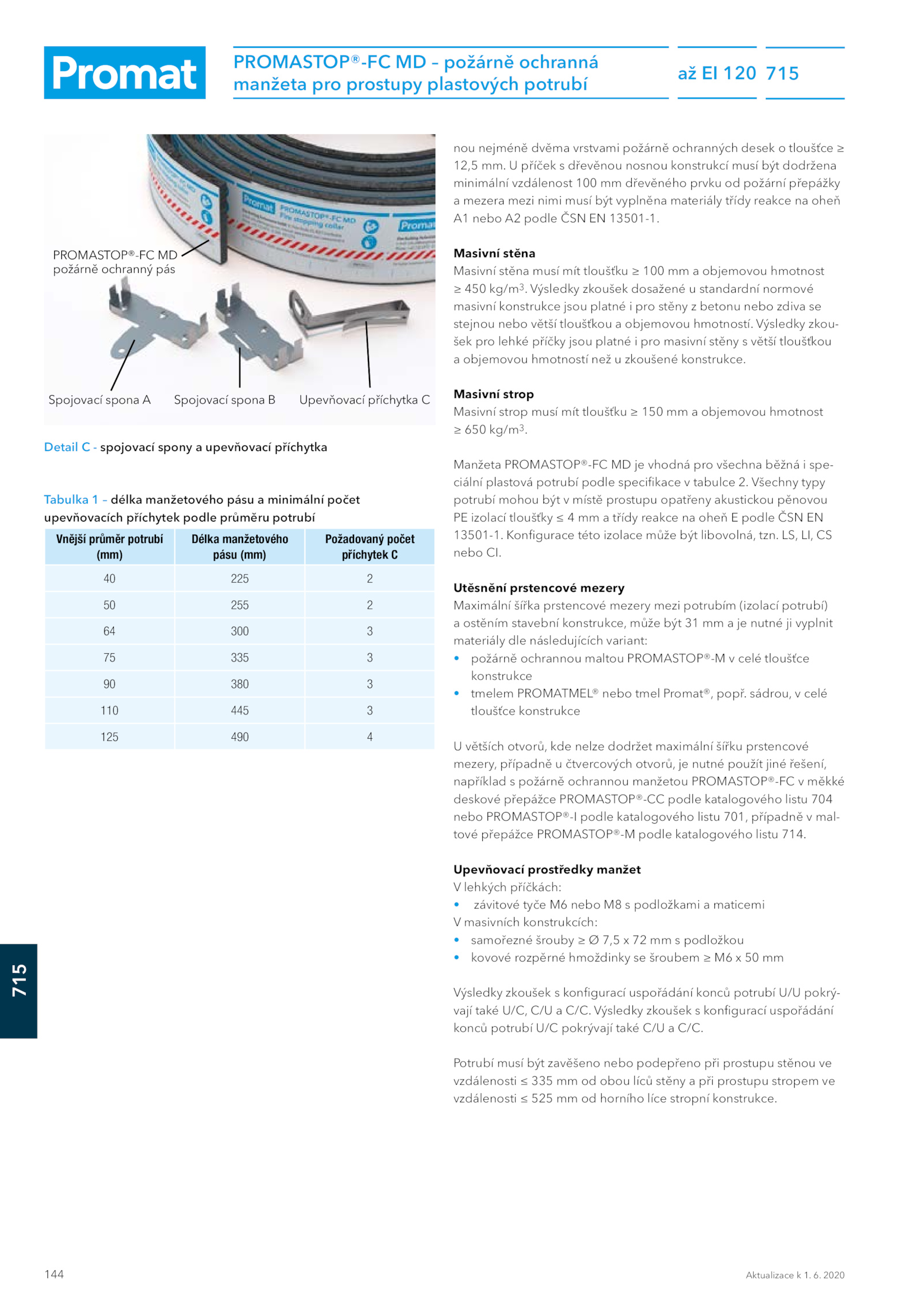

Výsledky zkou- šek pro lehké příčky jsou platné pro masivní stěny větší tloušťkou a objemovou hmotností než zkoušené konstrukce. LS, LI, CS nebo CI. Upevňovací prostředky manžet V lehkých příčkách: • závitové tyče nebo podložkami maticemi V masivních konstrukcích: • samořezné šrouby 7,5 podložkou • kovové rozpěrné hmoždinky šroubem mm Výsledky zkoušek konfigurací uspořádání konců potrubí U/U pokrý- vají také U/C, C/U C/C. Utěsnění prstencové mezery Maximální šířka prstencové mezery mezi potrubím (izolací potrubí) a ostěním stavební konstrukce, může být nutné vyplnit materiály dle následujících variant: • požárně ochrannou maltou PROMASTOP®-M celé tloušťce konstrukce • tmelem PROMATMEL® nebo tmel Promat®, popř. Potrubí musí být zavěšeno nebo podepřeno při prostupu stěnou ve vzdálenosti 335 obou líců stěny při prostupu stropem ve vzdálenosti 525 horního líce stropní konstrukce. Výsledky zkoušek konfigurací uspořádání konců potrubí U/C pokrývají také C/U C/C. Aktualizace 2020 PROMASTOP®-FC požárně ochranná manžeta pro prostupy plastových potrubí až 120 715 715 Tabulka délka manžetového pásu minimální počet upevňovacích příchytek podle průměru potrubí Vnější průměr potrubí (mm) Délka manžetového pásu (mm) Požadovaný počet příchytek C 40 225 2 50 255 2 64 300 3 75 335 3 90 380 3 110 445 3 125 490 4 PROMASTOP®-FC MD požárně ochranný pás Spojovací spona Spojovací spona Upevňovací příchytka C Detail spojovací spony upevňovací příchytka . příček dřevěnou nosnou konstrukcí musí být dodržena minimální vzdálenost 100 dřevěného prvku požární přepážky a mezera mezi nimi musí být vyplněna materiály třídy reakce oheň A1 nebo podle ČSN 13501-1. Masivní stěna Masivní stěna musí mít tloušťku 100 objemovou hmotnost ≥ 450 kg/m3. Masivní strop Masivní strop musí mít tloušťku 150 objemovou hmotnost ≥ 650 kg/m3.144 nou nejméně dvěma vrstvami požárně ochranných desek tloušťce ≥ 12,5 mm. Konfigurace této izolace může být libovolná, tzn. Manžeta PROMASTOP®-FC vhodná pro všechna běžná spe- ciální plastová potrubí podle specifikace tabulce Všechny typy potrubí mohou být místě prostupu opatřeny akustickou pěnovou PE izolací tloušťky třídy reakce oheň podle ČSN EN 13501-1. sádrou, celé tloušťce konstrukce U větších otvorů, kde nelze dodržet maximální šířku prstencové mezery, případně čtvercových otvorů, nutné použít jiné řešení, například požárně ochrannou manžetou PROMASTOP®-FC měkké deskové přepážce PROMASTOP®-CC podle katalogového listu 704 nebo PROMASTOP®-I podle katalogového listu 701, případně mal- tové přepážce PROMASTOP®-M podle katalogového listu 714. Výsledky zkoušek dosažené standardní normové masivní konstrukce jsou platné pro stěny betonu nebo zdiva se stejnou nebo větší tloušťkou objemovou hmotností
