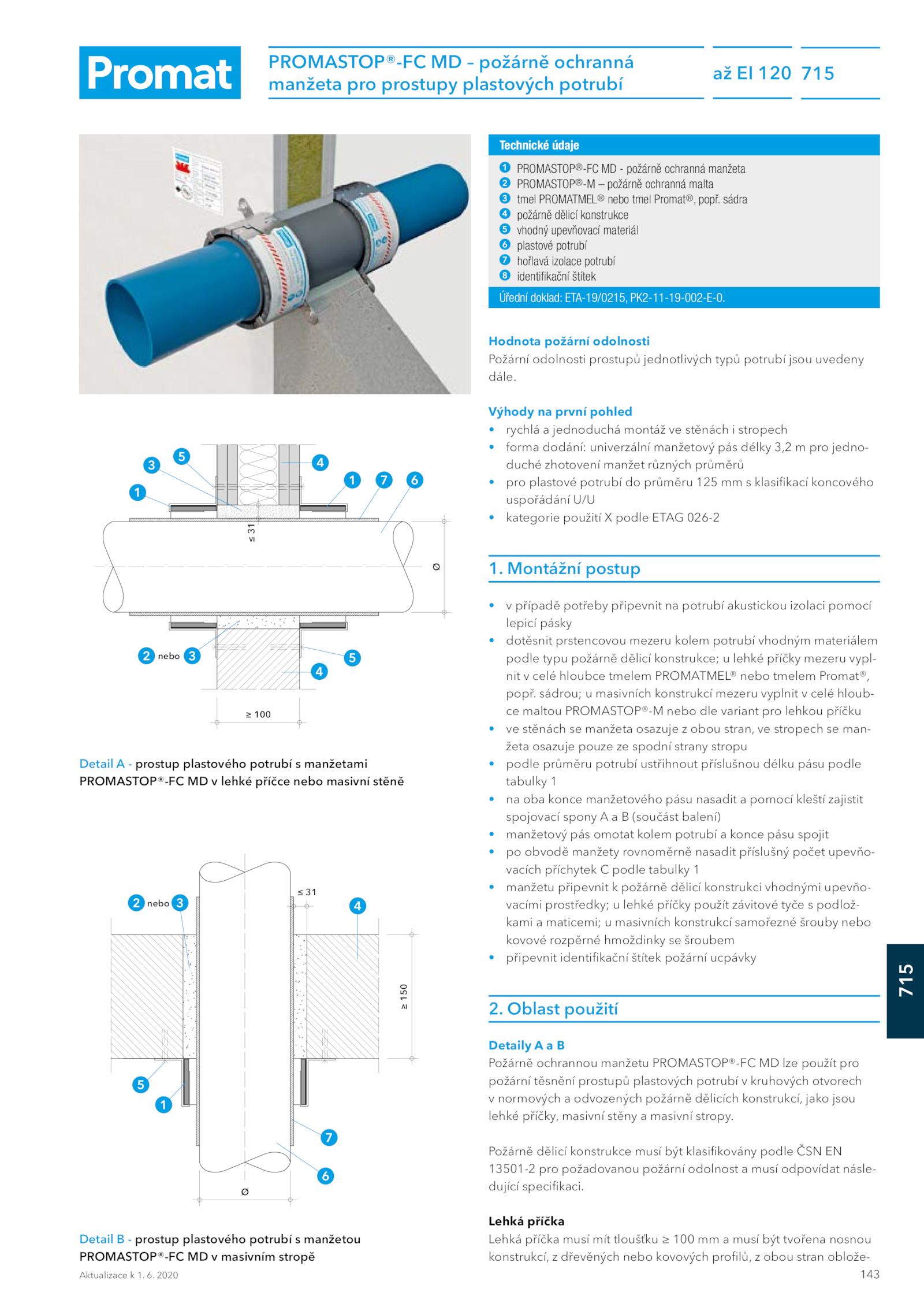

Lehká příčka Lehká příčka musí mít tloušťku 100 musí být tvořena nosnou konstrukcí, dřevěných nebo kovových profilů, obou stran oblože- 2 3 715 . sádra 4 požárně dělicí konstrukce 5 vhodný upevňovací materiál 6 plastové potrubí 7 hořlavá izolace potrubí 8 identifikační štítek Úřední doklad: ETA-19/0215, PK2-11-19-002-E-0.143 Aktualizace 2020 PROMASTOP®-FC požárně ochranná manžeta pro prostupy plastových potrubí až 120 715 ≥ 100 Ø ≤ 31 nebo ≥ 150 Ø ≤ 31 nebo Detail prostup plastového potrubí manžetami PROMASTOP®-FC lehké příčce nebo masivní stěně Detail prostup plastového potrubí manžetou PROMASTOP®-FC masivním stropě 7 6 1 3 5 5 4 1 4 1 7 6 2 5 3 4 Technické údaje 1 PROMASTOP®-FC požárně ochranná manžeta 2 PROMASTOP®-M požárně ochranná malta 3 tmel PROMATMEL® nebo tmel Promat®, popř. Požárně dělicí konstrukce musí být klasifikovány podle ČSN EN 13501-2 pro požadovanou požární odolnost musí odpovídat násle- dující specifikaci. Výhody první pohled • rychlá jednoduchá montáž stěnách stropech • forma dodání: univerzální manžetový pás délky 3,2 pro jedno- duché zhotovení manžet různých průměrů • pro plastové potrubí průměru 125 klasifikací koncového uspořádání U/U • kategorie použití podle ETAG 026-2 1. sádrou; masivních konstrukcí mezeru vyplnit celé hloub- ce maltou PROMASTOP®-M nebo dle variant pro lehkou příčku • stěnách manžeta osazuje obou stran, stropech man- žeta osazuje pouze spodní strany stropu • podle průměru potrubí ustřihnout příslušnou délku pásu podle tabulky 1 • oba konce manžetového pásu nasadit pomocí kleští zajistit spojovací spony (součást balení) • manžetový pás omotat kolem potrubí konce pásu spojit • obvodě manžety rovnoměrně nasadit příslušný počet upevňo- vacích příchytek podle tabulky 1 • manžetu připevnit požárně dělicí konstrukci vhodnými upevňo- vacími prostředky; lehké příčky použít závitové tyče podlož- kami maticemi; masivních konstrukcí samořezné šrouby nebo kovové rozpěrné hmoždinky šroubem • připevnit identifikační štítek požární ucpávky 2. Oblast použití Detaily B Požárně ochrannou manžetu PROMASTOP®-FC lze použít pro požární těsnění prostupů plastových potrubí kruhových otvorech v normových odvozených požárně dělicích konstrukcí, jako jsou lehké příčky, masivní stěny masivní stropy. Montážní postup • případě potřeby připevnit potrubí akustickou izolaci pomocí lepicí pásky • dotěsnit prstencovou mezeru kolem potrubí vhodným materiálem podle typu požárně dělicí konstrukce; lehké příčky mezeru vypl- nit celé hloubce tmelem PROMATMEL® nebo tmelem Promat®, popř. Hodnota požární odolnosti Požární odolnosti prostupů jednotlivých typů potrubí jsou uvedeny dále
