Projektová studie systémů komunikace pro světelnou pohodu v budovách

| Kategorie: Diplomové, bakalářské práce  |

Cílem této diplomové práce je seznámení se s inteligentními systémy ovládajícími světelnou soustavu budovy a následný návrh projektové studie využívající jednu z popsaných technologií. Teoretická část se zabývá obecným přehledem prvků využívaných inteligentními elektroinstalacemi, popisem topologií zapojení a metodami datového přenosu. Dále jsou zde rozebrány požadavky na osvětlovací soustavu a všeobecné postupy při projektování osvětlovacího systému. Závěr teoretické části tvoří rozbor tří vybraných komunikačních systémů.

Pro: Neurčeno
Vydal: Univerzita Tomáše Bati ve Zlíně Autor: Lukáš Konečný

Strana 69 z 84

Jak získat tento dokument?






Poznámky redaktora

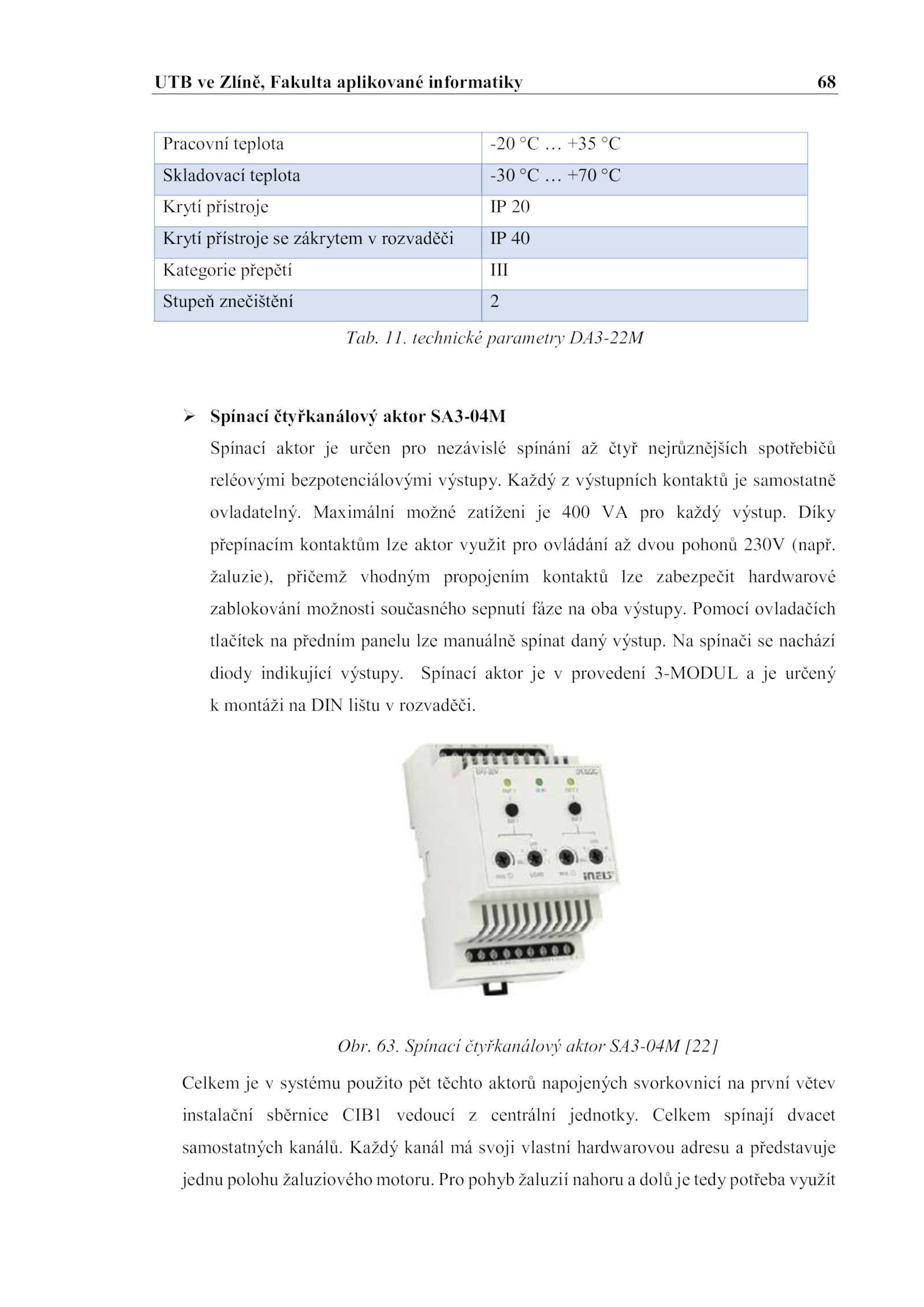

63.UTB Zlíně, Fakulta aplikované informatiky 68 Pracovní teplota -20 +35 °C Skladovací teplota -30 +70 °C Krytí přístroje 20 Krytí přístroje zákrytem rozvaděči 40 Kategorie přepětí III Stupeň znečištění 2 Tab. Obr. Maximální možné zatíženi 400 pro každý výstup. Spínací čtyřkanálový aktor SA3-04M [22] Celkem systému použito pět těchto aktorů napojených svorkovnicí první větev instalační sběrnice CIB1 vedoucí centrální jednotky. Celkem spínají dvacet samostatných kanálů. technické parametry DA3-22M  Spínací čtyřkanálový aktor SA3-04M Spínací aktor určen pro nezávislé spínání čtyř nejrůznějších spotřebičů reléovými bezpotenciálovými výstupy. Každý výstupních kontaktů samostatně ovladatelný. Každý kanál svoji vlastní hardwarovou adresu představuje jednu polohu žaluziového motoru. Spínací aktor provedení 3-MODUL určený k montáži DIN lištu rozvaděči. spínači nachází diody indikující výstupy. Díky přepínacím kontaktům lze aktor využit pro ovládání dvou pohonů 230V (např. 11. žaluzie), přičemž vhodným propojením kontaktů lze zabezpečit hardwarové zablokování možnosti současného sepnutí fáze oba výstupy. Pomocí ovladačích tlačítek předním panelu lze manuálně spínat daný výstup. Pro pohyb žaluzií nahoru dolů tedy potřeba využít
