Projektová studie systémů komunikace pro světelnou pohodu v budovách

| Kategorie: Diplomové, bakalářské práce  |

Cílem této diplomové práce je seznámení se s inteligentními systémy ovládajícími světelnou soustavu budovy a následný návrh projektové studie využívající jednu z popsaných technologií. Teoretická část se zabývá obecným přehledem prvků využívaných inteligentními elektroinstalacemi, popisem topologií zapojení a metodami datového přenosu. Dále jsou zde rozebrány požadavky na osvětlovací soustavu a všeobecné postupy při projektování osvětlovacího systému. Závěr teoretické části tvoří rozbor tří vybraných komunikačních systémů.

Pro: Neurčeno
Vydal: Univerzita Tomáše Bati ve Zlíně Autor: Lukáš Konečný

Strana 68 z 84

Jak získat tento dokument?






Poznámky redaktora

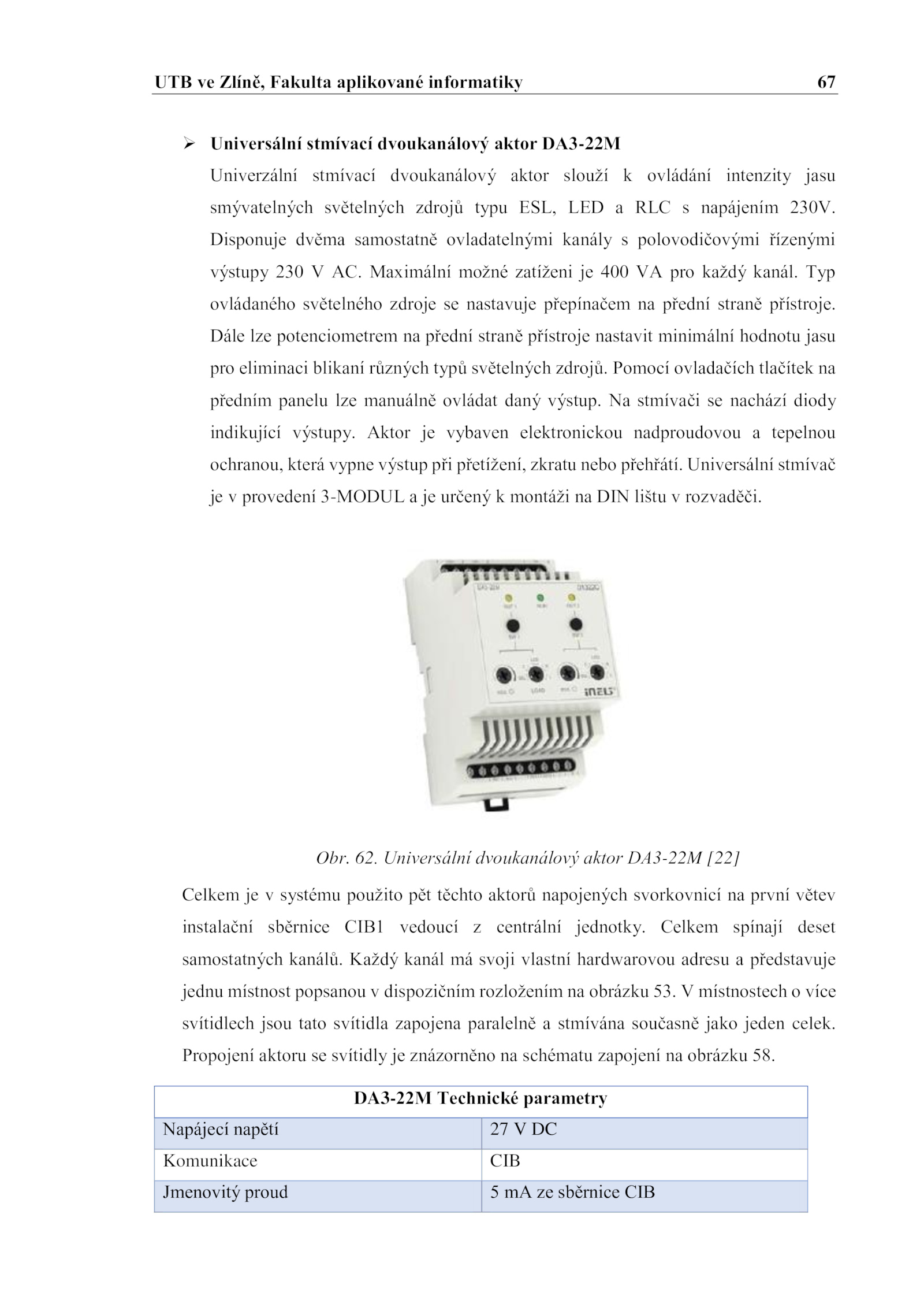

Obr. Dále lze potenciometrem přední straně přístroje nastavit minimální hodnotu jasu pro eliminaci blikaní různých typů světelných zdrojů. Pomocí ovladačích tlačítek na předním panelu lze manuálně ovládat daný výstup. Universální dvoukanálový aktor DA3-22M [22] Celkem systému použito pět těchto aktorů napojených svorkovnicí první větev instalační sběrnice CIB1 vedoucí centrální jednotky. Maximální možné zatíženi 400 pro každý kanál. Typ ovládaného světelného zdroje nastavuje přepínačem přední straně přístroje. Celkem spínají deset samostatných kanálů. 62. místnostech více svítidlech jsou tato svítidla zapojena paralelně stmívána současně jako jeden celek. DA3-22M Technické parametry Napájecí napětí DC Komunikace CIB Jmenovitý proud sběrnice CIB . Propojení aktoru svítidly znázorněno schématu zapojení obrázku 58.UTB Zlíně, Fakulta aplikované informatiky 67  Universální stmívací dvoukanálový aktor DA3-22M Univerzální stmívací dvoukanálový aktor slouží ovládání intenzity jasu smývatelných světelných zdrojů typu ESL, LED RLC napájením 230V. stmívači nachází diody indikující výstupy. Aktor vybaven elektronickou nadproudovou tepelnou ochranou, která vypne výstup při přetížení, zkratu nebo přehřátí. Každý kanál svoji vlastní hardwarovou adresu představuje jednu místnost popsanou dispozičním rozložením obrázku 53. Universální stmívač je provedení 3-MODUL určený montáži DIN lištu rozvaděči. Disponuje dvěma samostatně ovladatelnými kanály polovodičovými řízenými výstupy 230 AC
