40 Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů ATICS®-…-ISO
ATICS®-…-ISO

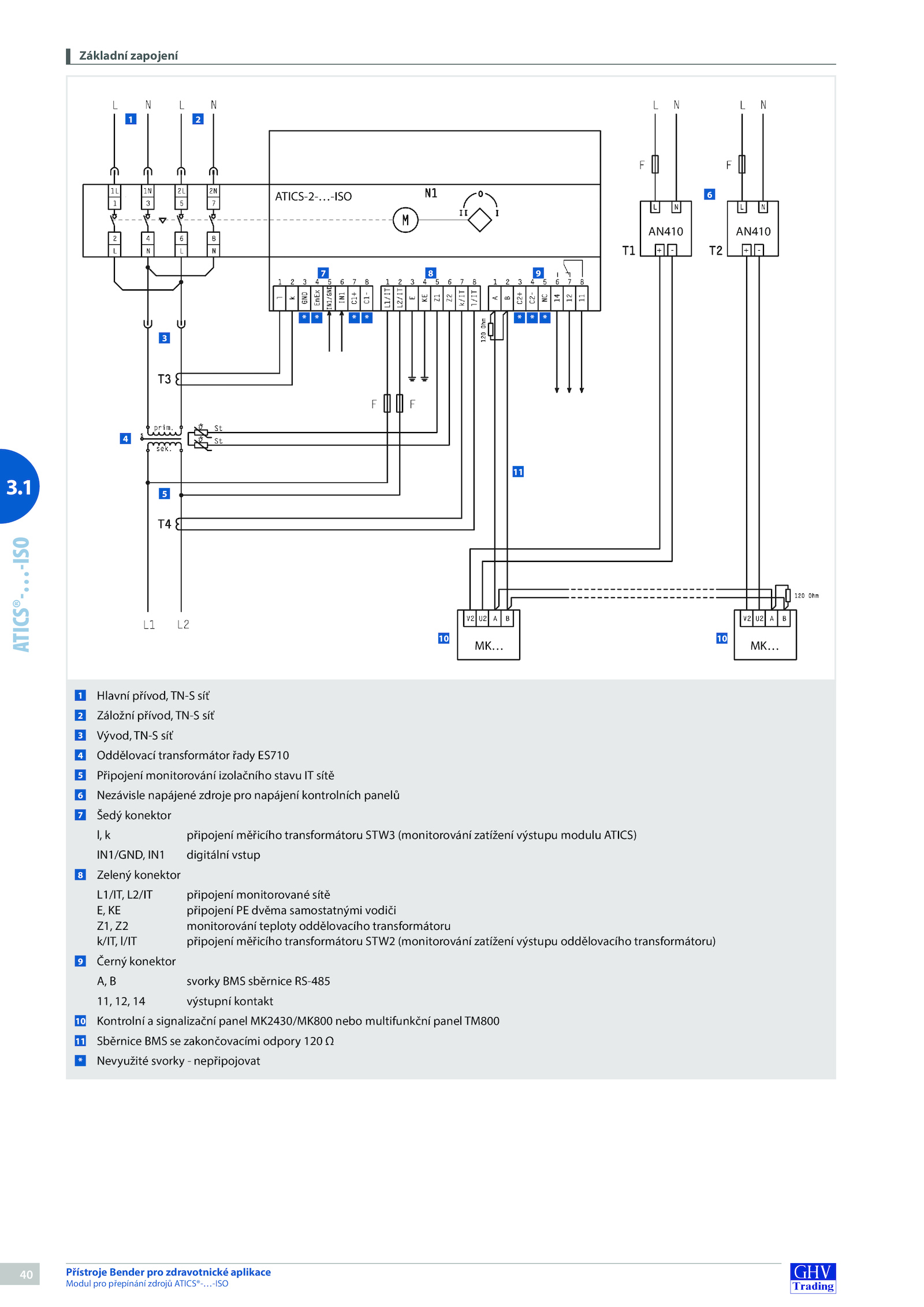

Základní zapojení
1 Hlavní přívod, TN-S síť
2 Záložní přívod, TN-S síť
3 Vývod, TN-S síť
4
Oddělovací transformátor řady ES710
5 Připojení monitorování izolačního stavu sítě
6
Nezávisle napájené zdroje pro napájení kontrolních panelů
7 Šedý konektor
připojení měřicího transformátoru STW3 (monitorování zatížení výstupu modulu ATICS)
IN1/GND, IN1 digitální vstup
8 Zelený konektor
L1/IT, L2/IT připojení monitorované sítě
KE připojení dvěma samostatnými vodiči
Z1, Z2 monitorování teploty oddělovacího transformátoru
k/IT, l/IT připojení měřicího transformátoru STW2 (monitorování zatížení výstupu oddělovacího transformátoru)
9 Černý konektor
B svorky BMS sběrnice RS-485
11, 12, výstupní kontakt
10 Kontrolní signalizační panel MK2430/MK800 nebo multifunkční panel TM800
11
Sběrnice BMS zakončovacími odpory 120 Ω
*
Nevyužité svorky nepřipojovat
1 2
3
4
5
8 9
6
7
10 10
11
* *
ATICS-2-…-ISO
AN410 AN410
MK… MK…
