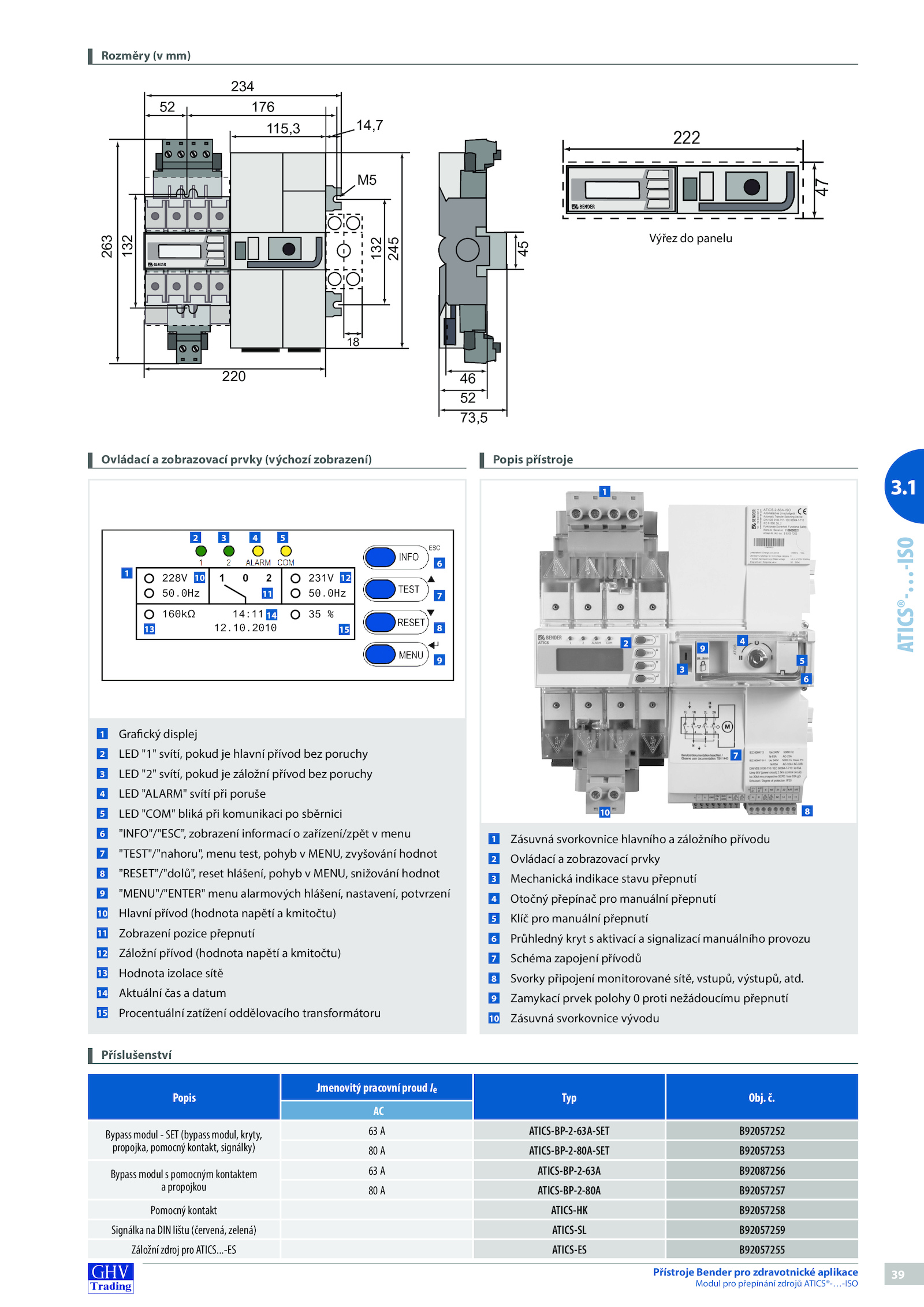

Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů ATICS®-…-ISO
ATICS®-…-ISO
Rozměry mm)
panel cut-out
234
176
115,3 14,7
52
220
263
132
132
245
M5
18
46
73,5
52
45
222
47
Popis
Jmenovitý pracovní proud Ie
Typ Obj.
9 Zamykací prvek polohy proti nežádoucímu přepnutí
10 Zásuvná svorkovnice vývodu
1
2
3
4
5
8
9
6
7
10
...
AC
Bypass modul SET (bypass modul, kryty,
propojka, pomocný kontakt, signálky)
63 ATICS-BP-2-63A-SET B92057252
80 ATICS-BP-2-80A-SET B92057253
Bypass modul pomocným kontaktem
a propojkou
63 ATICS-BP-2-63A B92087256
80 ATICS-BP-2-80A B92057257
Pomocný kontakt ATICS-HK B92057258
Signálka DIN lištu (červená, zelená) ATICS-SL B92057259
Záložní zdroj pro ATICS.3.-ES ATICS-ES B92057255
Příslušenství
panel cut-out
220
18
222
47
1 Grafický displej
2 LED "1" svítí, pokud hlavní přívod bez poruchy
3 LED "2" svítí, pokud záložní přívod bez poruchy
4
LED "ALARM" svítí při poruše
5 LED "COM" bliká při komunikaci sběrnici
6 "INFO"/"ESC", zobrazení informací zařízení/zpět menu
7
"TEST"/"nahoru", menu test, pohyb MENU, zvyšování hodnot
8
"RESET"/"dolů", reset hlášení, pohyb MENU, snižování hodnot
9
"MENU"/"ENTER" menu alarmových hlášení, nastavení, potvrzení
10 Hlavní přívod (hodnota napětí kmitočtu)
11
Zobrazení pozice přepnutí
12 Záložní přívod (hodnota napětí kmitočtu)
13
Hodnota izolace sítě
14
Aktuální čas datum
15
Procentuální zatížení oddělovacího transformátoru
Ovládací zobrazovací prvky (výchozí zobrazení)
Výřez panelu
1
2 5
8
9
6
7
10
11
12
13 15
14
Popis přístroje
1 Zásuvná svorkovnice hlavního záložního přívodu
2 Ovládací zobrazovací prvky
3 Mechanická indikace stavu přepnutí
4 Otočný přepínač pro manuální přepnutí
5 Klíč pro manuální přepnutí
6 Průhledný kryt aktivací signalizací manuálního provozu
7
Schéma zapojení přívodů
8
Svorky připojení monitorované sítě, vstupů, výstupů, atd. č
