Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů ATICS®-…-ISO
ATICS®-…-ISO

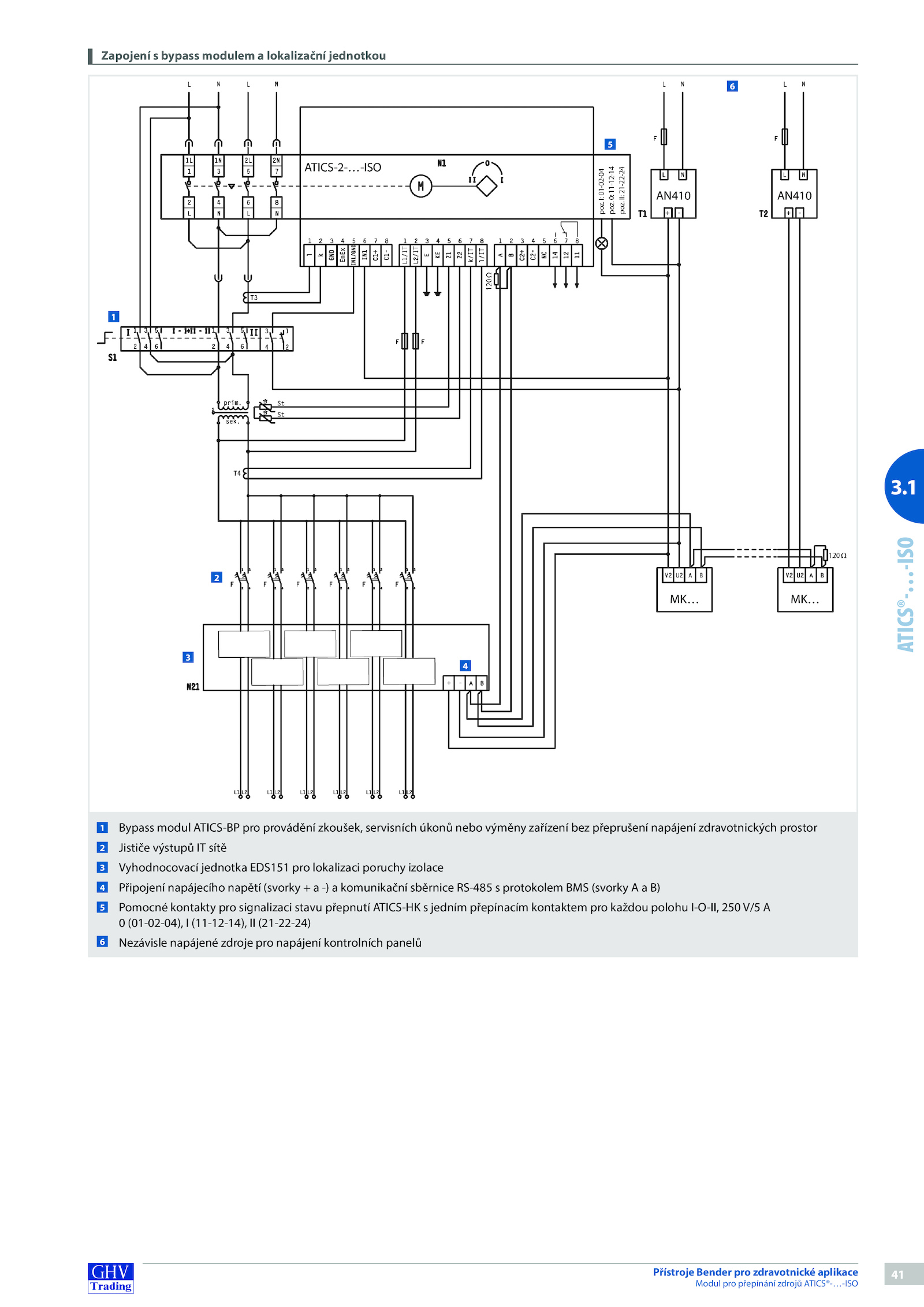

Zapojení bypass modulem lokalizační jednotkou
1 Bypass modul ATICS-BP pro provádění zkoušek, servisních úkonů nebo výměny zařízení bez přeprušení napájení zdravotnických prostor
2 Jističe výstupů sítě
3 Vyhodnocovací jednotka EDS151 pro lokalizaci poruchy izolace
4
Připojení napájecího napětí (svorky komunikační sběrnice RS-485 protokolem BMS (svorky B)
5 Pomocné kontakty pro signalizaci stavu přepnutí ATICS-HK jedním přepínacím kontaktem pro každou polohu I-O-II, 250 V/5 A
(01-02-04), (11-12-14), (21-22-24)
6 Nezávisle napájené zdroje pro napájení kontrolních panelů
1
2
3
4
5
ATICS-2-…-ISO
AN410 AN410
MK… MK…
6
.3
