, IEC 61557-9 ed.
AC
70…264V, 42…460 isoMED427P-2 B72075301
70…264V, 42…460 isoMED427-2 B72075306
1)
Absolutní hodnoty
Aplikace
•
IT sítě zdravotnictví
Certifikáty
Popis Obj. č.cz.1
24 Přístroje Bender pro zdravotnické aplikace

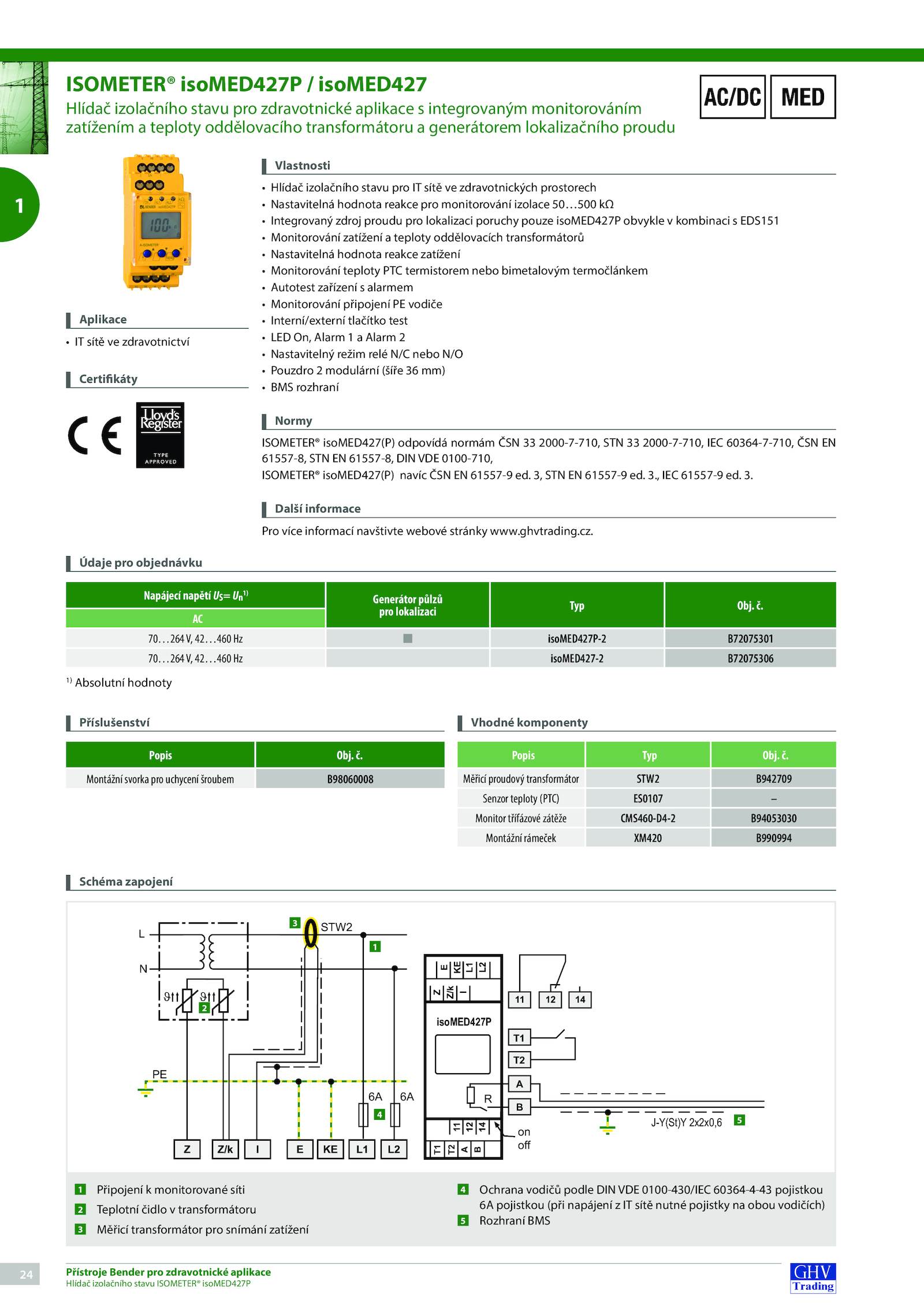

Hlídač izolačního stavu ISOMETER® isoMED427P
ISOMETER® isoMED427P isoMED427
Hlídač izolačního stavu pro zdravotnické aplikace integrovaným monitorováním
zatížením teploty oddělovacího transformátoru generátorem lokalizačního proudu
Vlastnosti
• Hlídač izolačního stavu pro sítě zdravotnických prostorech
• Nastavitelná hodnota reakce pro monitorování izolace 50…500 kΩ
• Integrovaný zdroj proudu pro lokalizaci poruchy pouze isoMED427P obvykle kombinaci EDS151
• Monitorování zatížení teploty oddělovacích transformátorů
• Nastavitelná hodnota reakce zatížení
• Monitorování teploty PTC termistorem nebo bimetalovým termočlánkem
• Autotest zařízení alarmem
• Monitorování připojení vodiče
• Interní/externí tlačítko test
• LED On, Alarm Alarm 2
• Nastavitelný režim relé N/C nebo N/O
• Pouzdro modulární (šíře mm)
• BMS rozhraní
Normy
ISOMETER® isoMED427(P) odpovídá normám ČSN 2000-7-710, STN 2000-7-710, IEC 60364-7-710, ČSN EN
61557-8, STN 61557-8, DIN VDE 0100-710,
ISOMETER® isoMED427(P) navíc ČSN 61557-9 ed.
Montážní svorka pro uchycení šroubem B98060008
Příslušenství
Popis Typ Obj. č. 3. 3.
Měřicí proudový transformátor STW2 B942709
Senzor teploty (PTC) ES0107 –
Monitor třífázové zátěže CMS460-D4-2 B94053030
Montážní rámeček XM420 B990994
Vhodné komponenty
Údaje pro objednávku
N
6A 6A
STW2
R
isoMED427P
on
off
A
T1
T2
B
T1
T2
A
B
J-Y(St)Y 2x2x0,6
1
Připojení monitorované síti
2 Teplotní čidlo transformátoru
3 Měřicí transformátor pro snímání zatížení
4 Ochrana vodičů podle DIN VDE 0100-430/IEC 60364-4-43 pojistkou
pojistkou (při napájení sítě nutné pojistky obou vodičích)
5 Rozhraní BMS
Schéma zapojení
1
4
5
2
3
. STN 61557-9 ed.ghvtrading.
Napájecí napětí US= Un
1)
Generátor půlzů
pro lokalizaci
Typ Obj. č.
Další informace
Pro více informací navštivte webové stránky www
