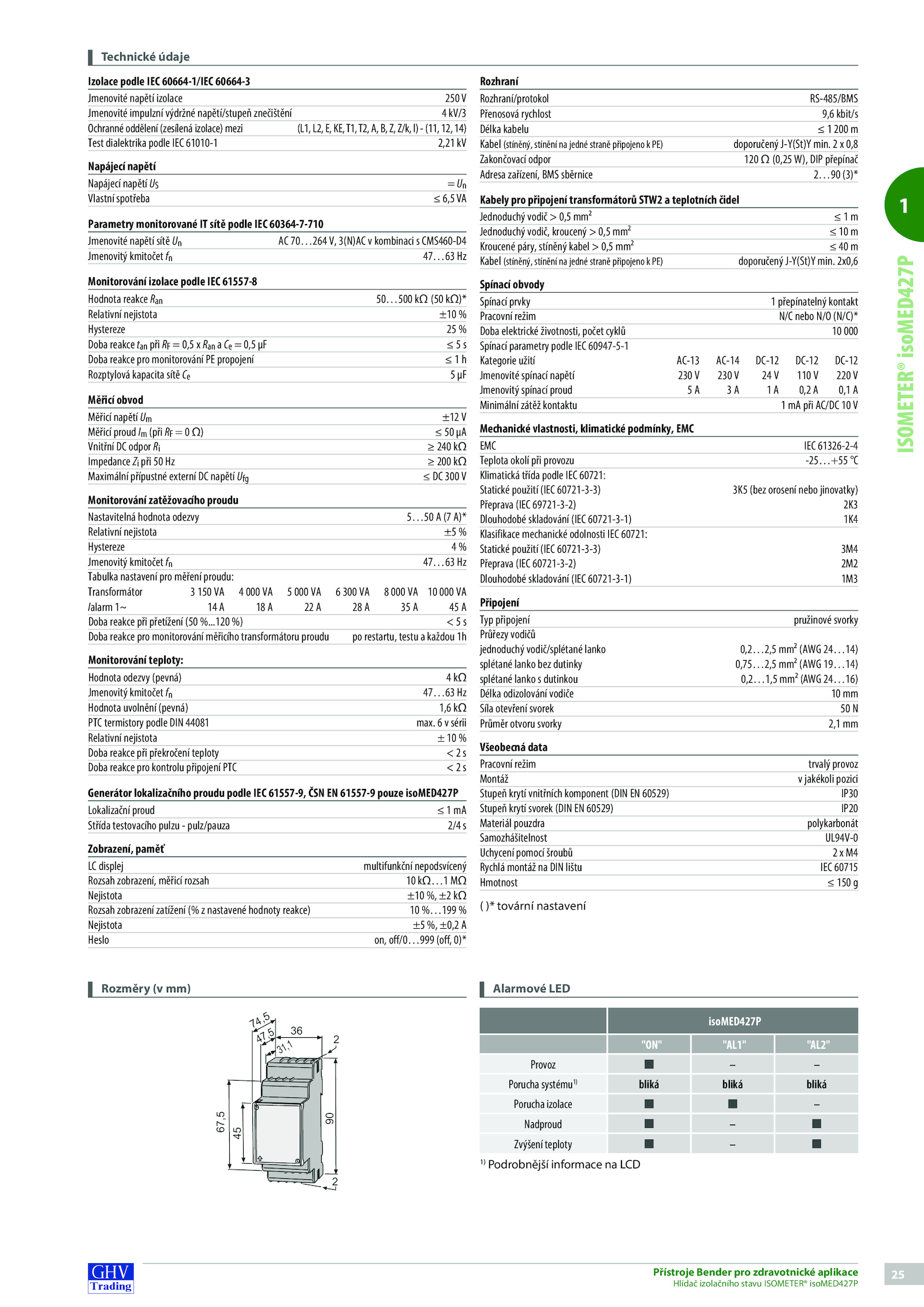

0,8 Zakončovací odpor 120 (0,25W), DIP přepínač Adresa zařízení, BMS sběrnice 2…90 (3)* Kabely pro připojení transformátorů STW2 teplotních čidel Jednoduchý vodič 0,5 mm² m Jednoduchý vodič, kroucený 0,5 mm² m Kroucené páry, stíněný kabel 0,5 mm² m Kabel (stíněný, stínění jedné straně připojeno PE) doporučený J-Y(St)Y min.1 25 Přístroje Bender pro zdravotnické aplikace Hlídač izolačního stavu ISOMETER® isoMED427P ISOMETER® isoMED427P Rozměry mm) Technické údaje Izolace podle IEC 60664-1/IEC 60664-3 Jmenovité napětí izolace 250V Jmenovité impulzní výdržné napětí/stupeň znečištění kV/3 Ochranné oddělení (zesílená izolace) mezi (L1,L2,E,KE,T1,T2,A,B,Z,Z/k,l)-(11,12,14) Test dialektrika podle IEC 61010-1 2,21 kV Napájecí napětí Napájecí napětí Un Vlastní spotřeba 6,5VA Parametry monitorované sítě podle IEC 60364-7-710 Jmenovité napětí sítě 70…264 3(N)AC kombinaci CMS460-D4 Jmenovitý kmitočet 47…63 Hz Monitorování izolace podle IEC 61557-8 Hodnota reakce Ran 50…500 (50 kΩ)* Relativní nejistota ±10 % Hystereze % Doba reakce tan při 0,5 Ran 0,5 s Doba reakce pro monitorování propojení h Rozptylová kapacita sítě μF Měřicí obvod Měřicí napětí ±12 V Měřicí proud (při μA Vnitřní odpor 240 kΩ Impedance při 200 kΩ Maximální přípustné externí napětí Ufg 300 V Monitorování zatěžovacího proudu Nastavitelná hodnota odezvy 5…50 A)* Relativní nejistota % Hystereze % Jmenovitý kmitočet 47…63 Hz Tabulka nastavení pro měření proudu: Transformátor 150 000 000 300 000 000 VA Ialarm A Doba reakce při přetížení (50 %. 2x0,6 Spínací obvody Spínací prvky přepínatelný kontakt Pracovní režim N/C nebo N/O (N/C)* Doba elektrické životnosti, počet cyklů 000 Spínací parametry podle IEC 60947-5-1 Kategorie užití AC-13 AC-14 DC-12 DC-12 DC-12 Jmenovité spínací napětí 230 230 110 220 V Jmenovitý spínací proud 0,2 0,1 A Minimální zátěž kontaktu při AC/DC V Mechanické vlastnosti, klimatické podmínky, EMC EMC IEC 61326-2-4 Teplota okolí při provozu -25…+55 °C Klimatická třída podle IEC 60721: Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky) Přeprava (IEC 69721-3-2) 2K3 Dlouhodobé skladování (IEC 60721-3-1) 1K4 Klasifikace mechanické odolnosti IEC 60721: Statické použití (IEC 60721-3-3) 3M4 Přeprava (IEC 60721-3-2) 2M2 Dlouhodobé skladování (IEC 60721-3-1) 1M3 Připojení Typ připojení pružinové svorky Průřezy vodičů jednoduchý vodič/splétané lanko 0,2…2,5 mm² (AWG 24…14) splétané lanko bez dutinky 0,75…2,5 mm² (AWG 19…14) splétané lanko dutinkou 0,2…1,5 mm² (AWG 24…16) Délka odizolování vodiče mm Síla otevření svorek N Průměr otvoru svorky 2,1 mm Všeobecná data Pracovní režim trvalý provoz Montáž jakékoli pozici Stupeň krytí vnitřních komponent (DIN 60529) IP30 Stupeň krytí svorek (DIN 60529) IP20 Materiál pouzdra polykarbonát SamozhášitelnostUL94V-0 Uchycení pomocí šroubů M4 Rychlá montáž DIN lištu IEC 60715 Hmotnost 150 g ( tovární nastavení isoMED427P "ON" "AL1" "AL2" Provoz – Porucha systému1) bliká bliká bliká Porucha izolace – Nadproud – Zvýšení teploty – 1) Podrobnější informace LCD Alarmové LED .120 s Doba reakce pro monitorování měřicího transformátoru proudu restartu, testu každou 1h Monitorování teploty: Hodnota odezvy (pevná) kΩ Jmenovitý kmitočet 47…63 Hz Hodnota uvolnění (pevná) 1,6 kΩ PTC termistory podle DIN 44081 max.. sérii Relativní nejistota % Doba reakce při překročení teploty s Doba reakce pro kontrolu připojení PTC s Generátor lokalizačního proudu podle IEC 61557-9, ČSN 61557-9 pouze isoMED427P Lokalizační proud mA Střída testovacího pulzu pulz/pauza 2/4 s Zobrazení, paměť LC displej multifunkční nepodsvícený Rozsah zobrazení, měřicí rozsah kΩ…1 MΩ Nejistota ±10 kΩ Rozsah zobrazení zatížení nastavené hodnoty reakce) %…199 % Nejistota ±0,2 A Heslo on, off/0…999 (off, 0)* Rozhraní Rozhraní/protokolRS-485/BMS Přenosová rychlost 9,6 kbit/s Délka kabelu 200 m Kabel (stíněný, stínění jedné straně připojeno PE) doporučený J-Y(St)Y min.
