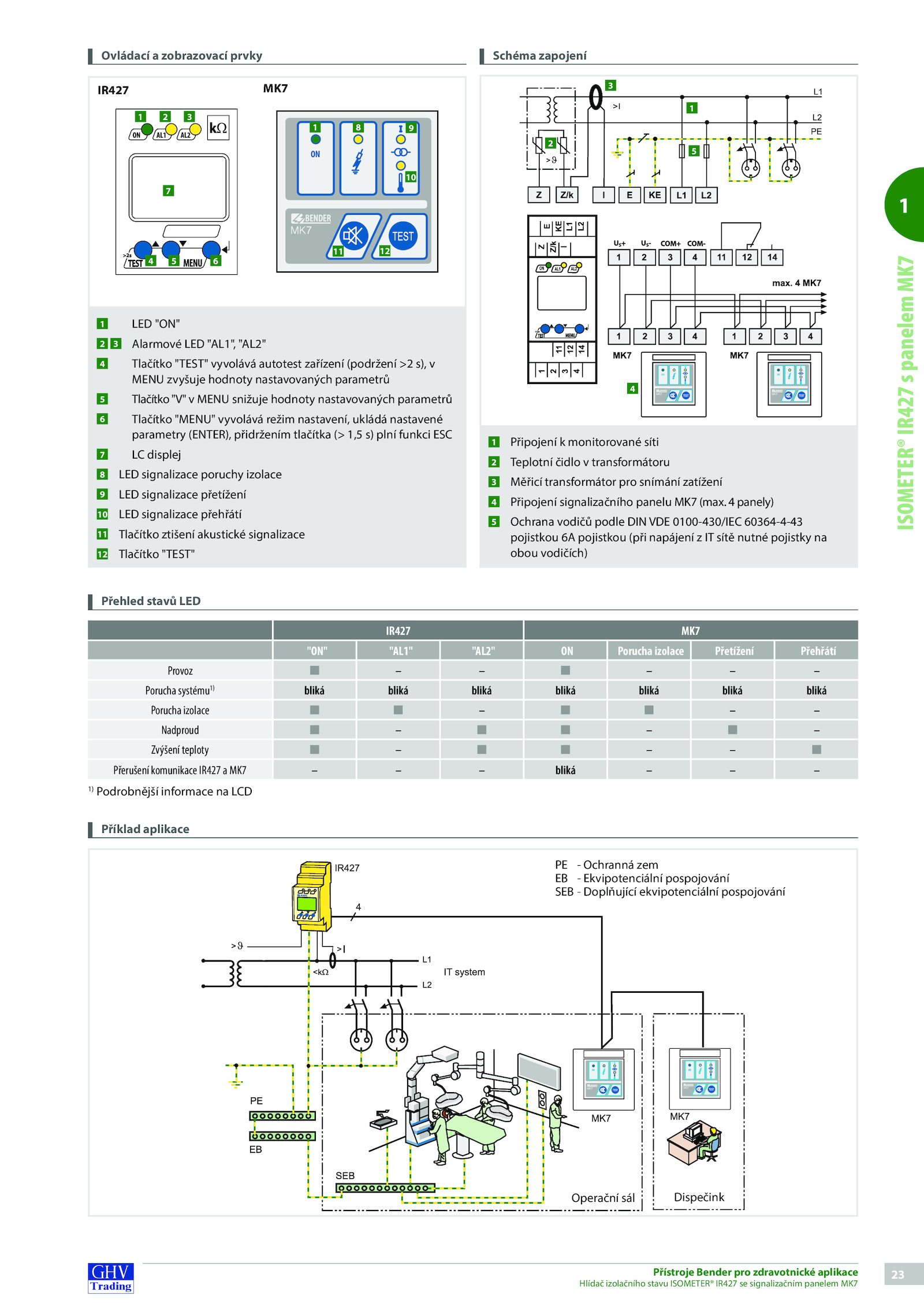

panely) 5 Ochrana vodičů podle DIN VDE 0100-430/IEC 60364-4-43 pojistkou pojistkou (při napájení sítě nutné pojistky na obou vodičích) Schéma zapojení Příklad aplikace Operační sál Dispečink PE Ochranná zem EB Ekvipotenciální pospojování SEB Doplňující ekvipotenciální pospojování Přehled stavů LED IR427 MK7 "ON" "AL1" "AL2" Porucha izolace Přetížení Přehřátí Provoz – Porucha systému1) bliká bliká bliká bliká bliká bliká bliká Porucha izolace – Nadproud – Zvýšení teploty – Přerušení komunikace IR427 MK7 bliká – 1) Podrobnější informace LCD .1 23 Přístroje Bender pro zdravotnické aplikace Hlídač izolačního stavu ISOMETER® IR427 signalizačním panelem MK7 ISOMETER® IR427 s panelem MK7 ON 1 1 2 8 3 9 10 7 1 LED "ON" 2 Alarmové LED "AL1", "AL2" 4 Tlačítko "TEST" vyvolává autotest zařízení (podržení s), v MENU zvyšuje hodnoty nastavovaných parametrů 5 Tlačítko "V" MENU snižuje hodnoty nastavovaných parametrů 6 Tlačítko "MENU" vyvolává režim nastavení, ukládá nastavené parametry (ENTER), přidržením tlačítka 1,5 plní funkci ESC 7 displej 8 LED signalizace poruchy izolace 9 LED signalizace přetížení 10 LED signalizace přehřátí 11 Tlačítko ztišení akustické signalizace 12 Tlačítko "TEST" Ovládací zobrazovací prvky IR427 MK7 4 6 11 12 ON ON I 1 4 5 2 3 1 Připojení monitorované síti 2 Teplotní čidlo transformátoru 3 Měřicí transformátor pro snímání zatížení 4 Připojení signalizačního panelu MK7 (max
