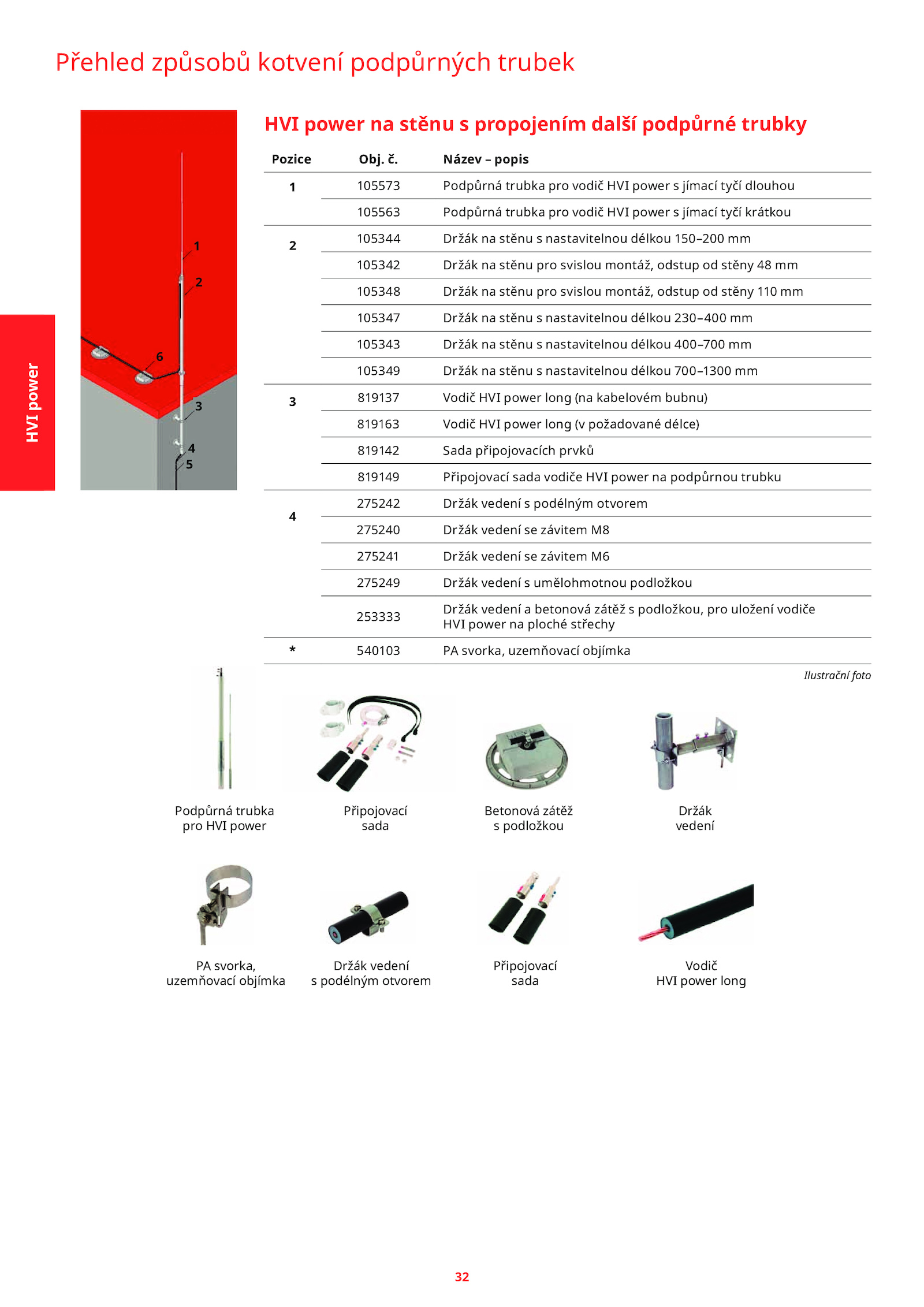

Přehled způsobů kotvení podpůrných trubek
HVI power stěnu propojením další podpůrné trubky
Pozice Obj. Název popis
1 105573 Podpůrná trubka pro vodič HVI power jímací tyčí dlouhou
105563 Podpůrná trubka pro vodič HVI power jímací tyčí krátkou
2
105344 Držák stěnu nastavitelnou délkou 150–200 mm
105342 Držák stěnu pro svislou montáž, odstup stěny mm
105348 Držák stěnu pro svislou montáž, odstup stěny 110 mm
105347 Držák stěnu nastavitelnou délkou 230–400 mm
105343 Držák stěnu nastavitelnou délkou 400–700 mm
105349 Držák stěnu nastavitelnou délkou 700–1300 mm
3 819137 Vodič HVI power long (na kabelovém bubnu)
819163 Vodič HVI power long požadované délce)
819142 Sada připojovacích prvků
819149 Připojovací sada vodiče HVI power podpůrnou trubku
4
275242 Držák vedení podélným otvorem
275240 Držák vedení závitem M8
275241 Držák vedení závitem M6
275249 Držák vedení umělohmotnou podložkou
253333
Držák vedení betonová zátěž podložkou, pro uložení vodiče
HVI power ploché střechy
* 540103 svorka, uzemňovací objímka
