Poznámky redaktora

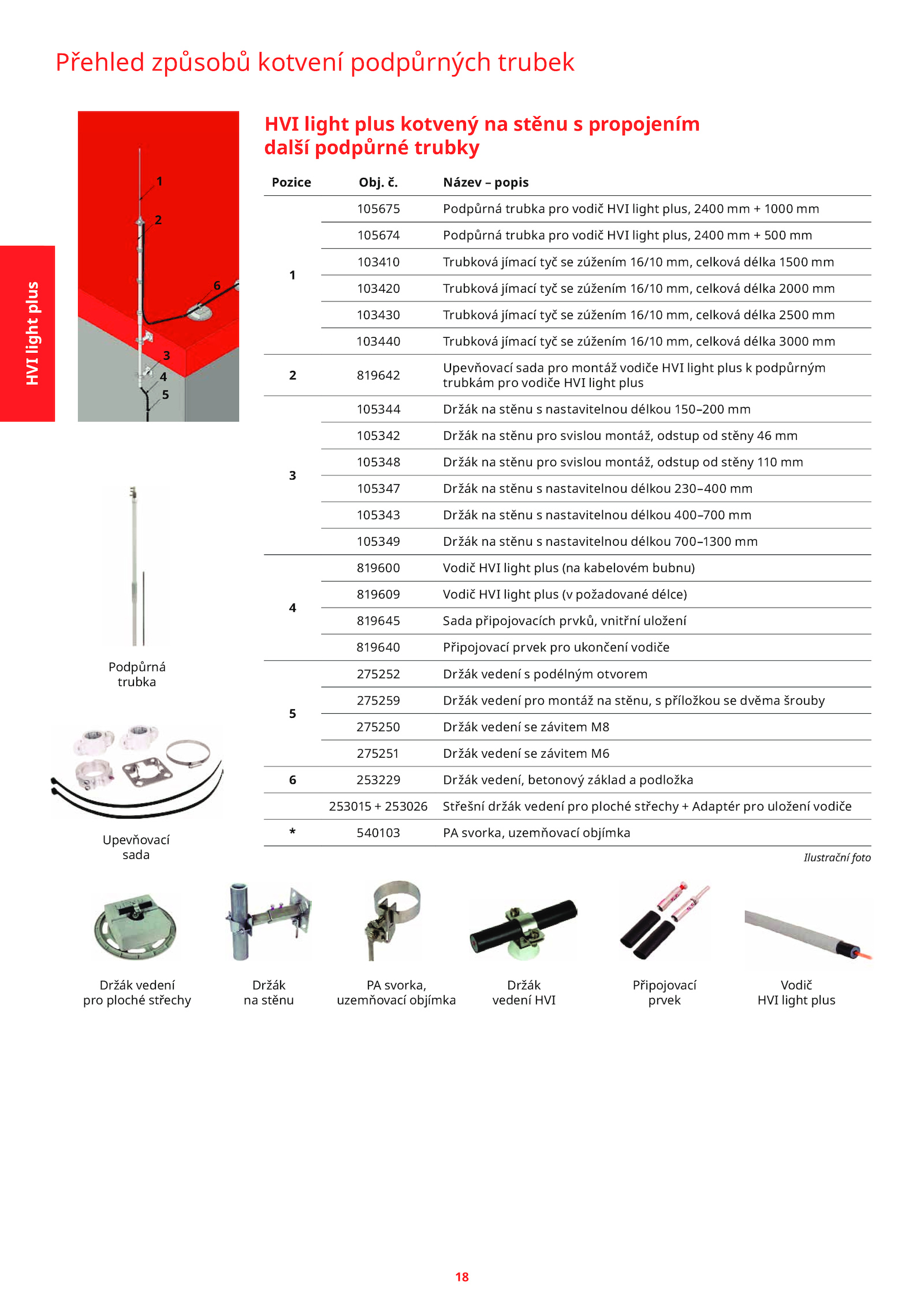

Přehled způsobů kotvení podpůrných trubek
HVI light plus kotvený stěnu propojením
další podpůrné trubky
Pozice Obj. Název popis
1
105675 Podpůrná trubka pro vodič HVI light plus, 2400 1000 mm
105674 Podpůrná trubka pro vodič HVI light plus, 2400 500 mm
103410 Trubková jímací tyč zúžením 16/10 mm, celková délka 1500 mm
103420 Trubková jímací tyč zúžením 16/10 mm, celková délka 2000 mm
103430 Trubková jímací tyč zúžením 16/10 mm, celková délka 2500 mm
103440 Trubková jímací tyč zúžením 16/10 mm, celková délka 3000 mm
2 819642
Upevňovací sada pro montáž vodiče HVI light plus podpůrným
trubkám pro vodiče HVI light plus
3
105344 Držák stěnu nastavitelnou délkou 150–200 mm
105342 Držák stěnu pro svislou montáž, odstup stěny mm
105348 Držák stěnu pro svislou montáž, odstup stěny 110 mm
105347 Držák stěnu nastavitelnou délkou 230–400 mm
105343 Držák stěnu nastavitelnou délkou 400–700 mm
105349 Držák stěnu nastavitelnou délkou 700–1300 mm
4
819600 Vodič HVI light plus (na kabelovém bubnu)
819609 Vodič HVI light plus požadované délce)
819645 Sada připojovacích prvků, vnitřní uložení
819640 Připojovací prvek pro ukončení vodiče
5
275252 Držák vedení podélným otvorem
275259 Držák vedení pro montáž stěnu, příložkou dvěma šrouby
275250 Držák vedení závitem M8
275251 Držák vedení závitem M6
6 253229 Držák vedení, betonový základ podložka
253015 253026 Střešní držák vedení pro ploché střechy Adaptér pro uložení vodiče
* 540103 svorka, uzemňovací objímka
Ilustrační foto
HVI
light
plus
Držák vedení
pro ploché střechy
Držák
na stěnu
PA svorka,
uzemňovací objímka
Držák
vedení HVI
Připojovací
prvek
Vodič
HVI light plus
1
2
6
3
5
4
Podpůrná
trubka
Upevňovací
sada
18
