krok: Určete ochranný úhel Příklad:
Výška budovy (zde: přenese vodorovnou
osu grafu. Tato výška výchozím
bodem pro projektování celého zařízení ochrany před
bleskem.krok: Určete výšku budovy
Určete výšku hřebenu budovy. hřebenu uloží hřebenové vedení, které
tvoří „páteř“ jímacího zařízení.
TBS
Blitzschutz-Leitfaden
2018
/
cs
/
2020/05/19
09:53:14
09:53:14
(LLExport_02709)
/
2020/05/19
09:53:29
09:53:29
94

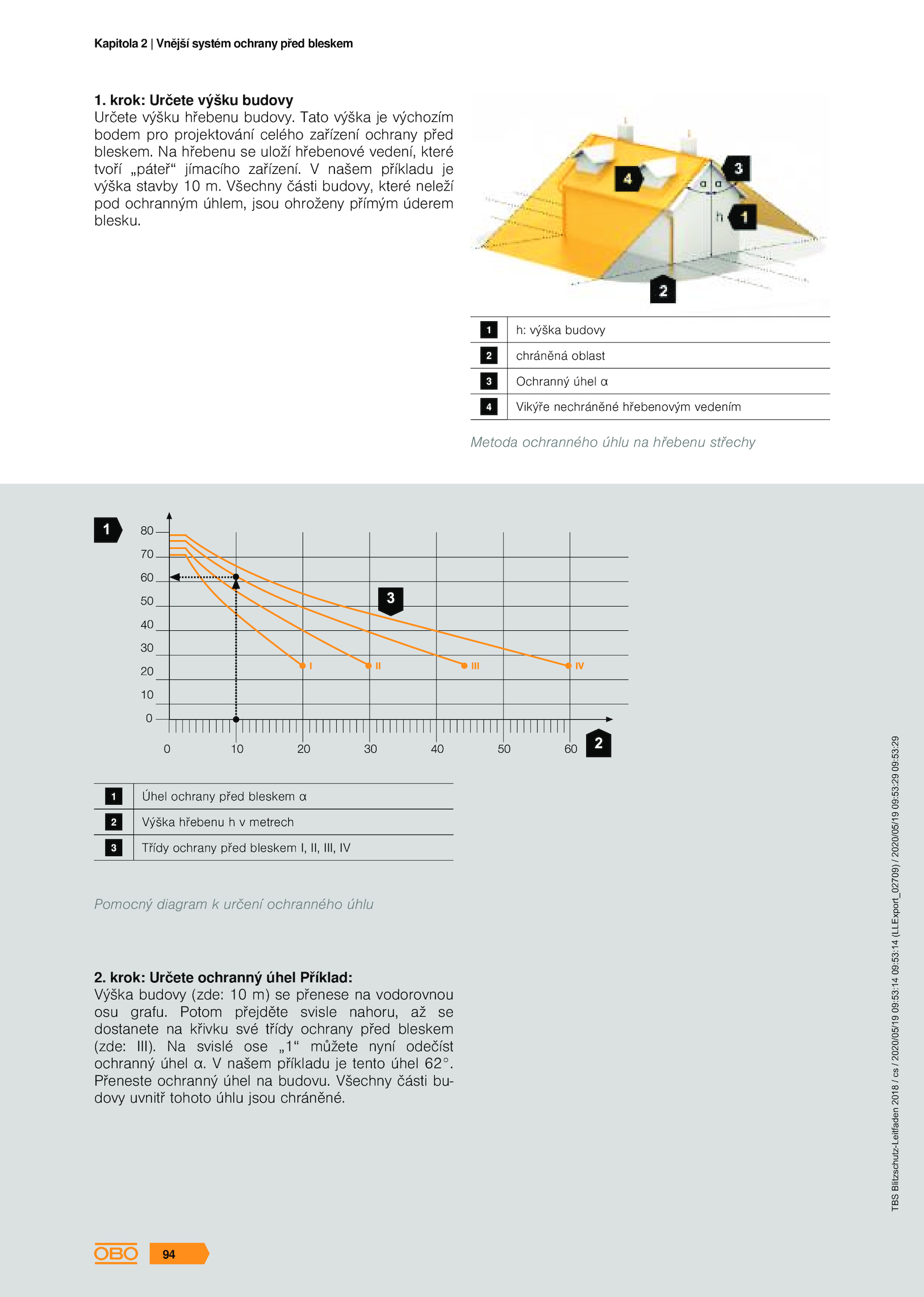

Kapitola Vnější systém ochrany před bleskem
. Všechny části bu-
dovy uvnitř tohoto úhlu jsou chráněné.
h: výška budovy
chráněná oblast
Ochranný úhel α
Vikýře nechráněné hřebenovým vedením
Metoda ochranného úhlu hřebenu střechy
Úhel ochrany před bleskem α
Výška hřebenu metrech
Třídy ochrany před bleskem II, III, IV
Pomocný diagram určení ochranného úhlu
2. svislé ose „1“ můžete nyní odečíst
ochranný úhel našem příkladu tento úhel 62°.
Přeneste ochranný úhel budovu. Potom přejděte svisle nahoru, se
dostanete křivku své třídy ochrany před bleskem
(zde: III). našem příkladu je
výška stavby Všechny části budovy, které neleží
pod ochranným úhlem, jsou ohroženy přímým úderem
blesku
