) musí
být vybavena jednou nebo více jímacími tyčemi tak,
aby nacházela pod kuželovým pláštěm odpovída-
jícím úhlem hrotu jímací tyče.
Pokud byla známa výška chráněného objektu na
střeše, možné pomocí vzorce:
rz =(h1 –z)×tan (α)
určit chráněnou oblast jímací tyče, resp.
Chráněná konstrukce (část budovy, přístroj atd. jeho převe-
dením zjistit potřebnou délku jímací tyče.
Třída ochrany před bleskem
Ochranný úhel pro
jímací tyče
do délky m
I 70
II 72°
III 76°
IV 79°
Tabulka 2.2.2: Ochranný úhel podle třídy ochrany před
bleskem dle normy 62305-3 (IEC 62305-3) pro jíma-
cí tyče délky m
TBS
Blitzschutz-Leitfaden
2018
/
cs
/
2020/05/19
09:53:14
09:53:14
(LLExport_02709)
/
2020/05/19
09:53:29
09:53:29
64
Kapitola Vnější systém ochrany před bleskem
.1
2
3
α 4
5
Ochranný úhel
LPZ 0A
: ohrožení přímým úderem blesku
LPZ 0B
: chráněno proti přímému úderu blesku, avšak
ohroženo
h1
: výška jímací tyče
rZ
: poloměr chráněné plochy
Z: výška chráněné plochy

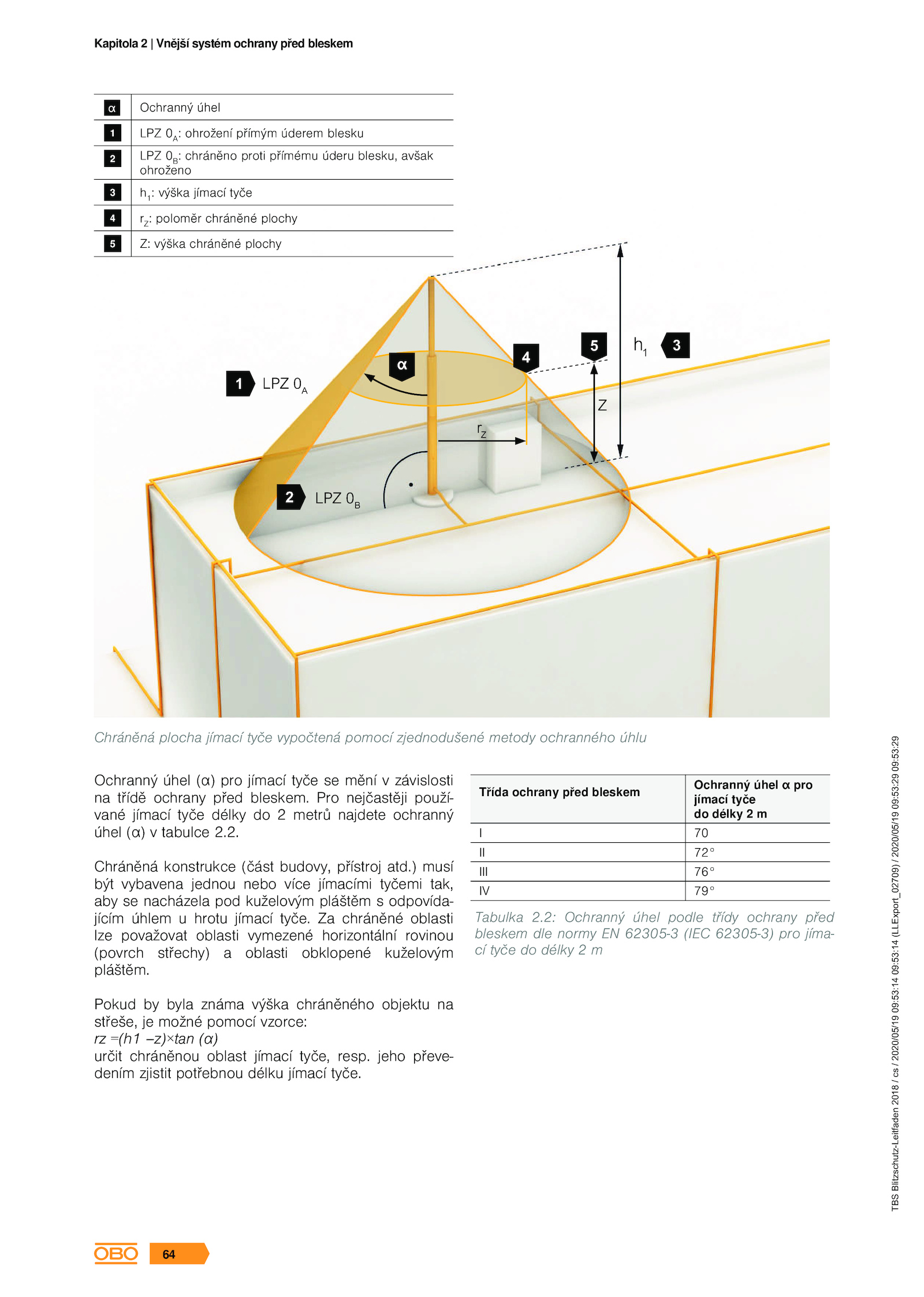

Chráněná plocha jímací tyče vypočtená pomocí zjednodušené metody ochranného úhlu
