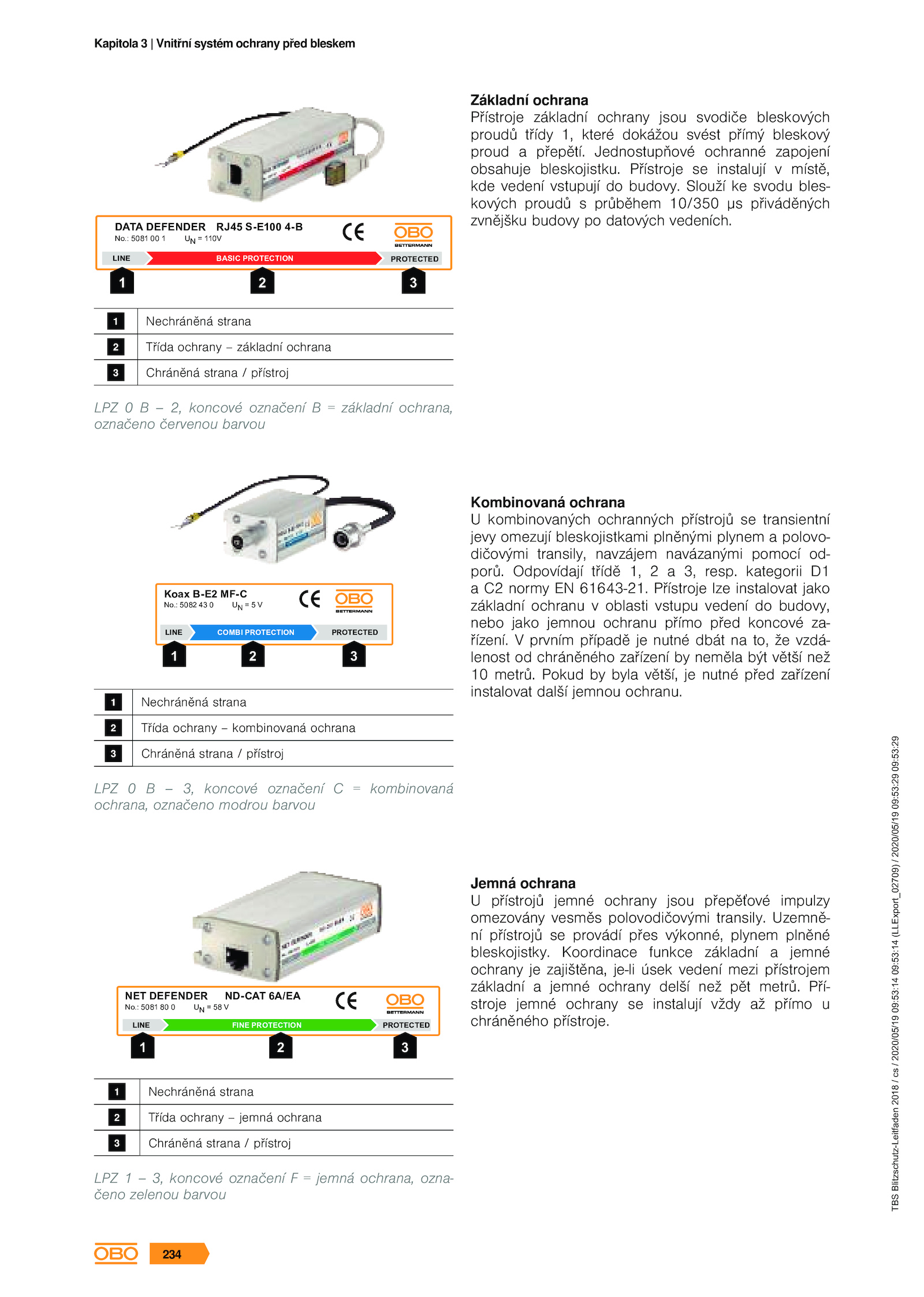

Slouží svodu bles- kových proudů průběhem 10/350 přiváděných zvnějšku budovy datových vedeních. Uzemně- ní přístrojů provádí přes výkonné, plynem plněné bleskojistky.: 5082 0 PROTECTED LINE COMBI PROTECTION 1 3 2 Nechráněná strana Třída ochrany kombinovaná ochrana Chráněná strana přístroj LPZ koncové označení kombinovaná ochrana, označeno modrou barvou Kombinovaná ochrana U kombinovaných ochranných přístrojů transientní jevy omezují bleskojistkami plněnými plynem polovo- dičovými transily, navzájem navázanými pomocí od- porů. Přístroje lze instalovat jako základní ochranu oblasti vstupu vedení budovy, nebo jako jemnou ochranu přímo před koncové za- řízení. Pří- stroje jemné ochrany instalují vždy přímo u chráněného přístroje.: 5081 1 1 3 2 Nechráněná strana Třída ochrany základní ochrana Chráněná strana přístroj LPZ koncové označení základní ochrana, označeno červenou barvou Základní ochrana Přístroje základní ochrany jsou svodiče bleskových proudů třídy které dokážou svést přímý bleskový proud přepětí. Přístroje instalují místě, kde vedení vstupují budovy. Koordinace funkce základní jemné ochrany zajištěna, je-li úsek vedení mezi přístrojem základní jemné ochrany delší než pět metrů. Pokud byla větší, nutné před zařízení instalovat další jemnou ochranu.DATA DEFENDER RJ45 S-E100 4-B LINE PROTECTED BASIC PROTECTION UN 110V No. Jednostupňové ochranné zapojení obsahuje bleskojistku. TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 234 Kapitola Vnitřní systém ochrany před bleskem .: 5081 0 1 3 2 Nechráněná strana Třída ochrany jemná ochrana Chráněná strana přístroj LPZ koncové označení jemná ochrana, ozna- čeno zelenou barvou Jemná ochrana U přístrojů jemné ochrany jsou přepěťové impulzy omezovány vesměs polovodičovými transily. prvním případě nutné dbát to, vzdá- lenost chráněného zařízení neměla být větší než 10 metrů. Koax B-E2 MF-C UN V No. Odpovídají třídě resp. NET DEFENDER ND-CAT 6A/EA LINE PROTECTED FINE PROTECTION UN V No. kategorii D1 a normy 61643-21
