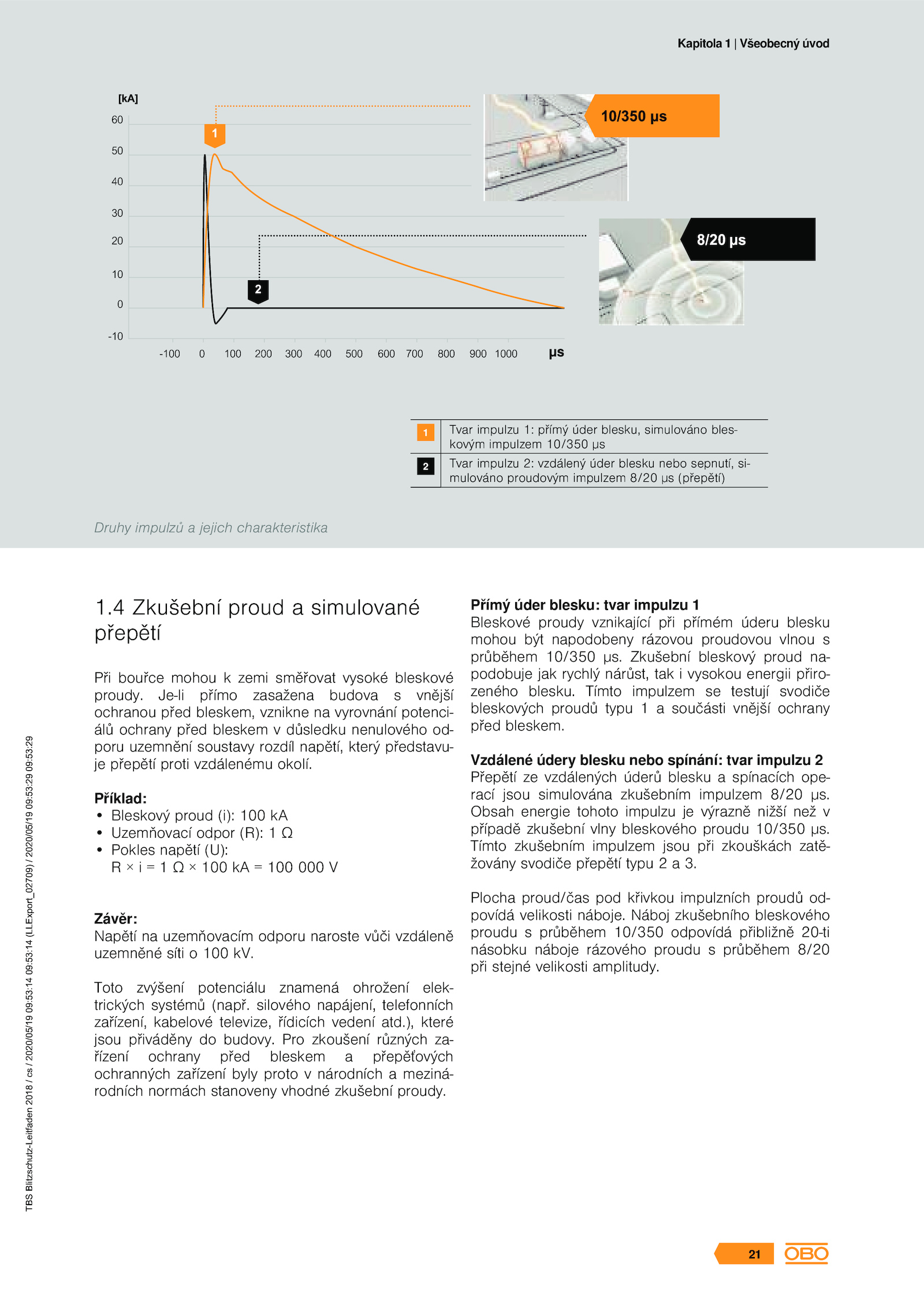

Tvar impulzu přímý úder blesku, simulováno bles-
kovým impulzem 10/350 µs
Tvar impulzu vzdálený úder blesku nebo sepnutí, si-
mulováno proudovým impulzem 8/20 (přepětí)
Druhy impulzů jejich charakteristika
1.
Přímý úder blesku: tvar impulzu 1
Bleskové proudy vznikající při přímém úderu blesku
mohou být napodobeny rázovou proudovou vlnou s
průběhem 10/350 µs. Náboj zkušebního bleskového
proudu průběhem 10/350 odpovídá přibližně 20-ti
násobku náboje rázového proudu průběhem 8/20
při stejné velikosti amplitudy.
Příklad:
• Bleskový proud (i): 100 kA
• Uzemňovací odpor (R): Ω
• Pokles napětí (U):
R 100 100 000 V
Závěr:
Napětí uzemňovacím odporu naroste vůči vzdáleně
uzemněné síti 100 kV. Tímto impulzem testují svodiče
bleskových proudů typu součásti vnější ochrany
před bleskem.4 Zkušební proud simulované
přepětí
Při bouřce mohou zemi směřovat vysoké bleskové
proudy.
TBS
Blitzschutz-Leitfaden
2018
/
cs
/
2020/05/19
09:53:14
09:53:14
(LLExport_02709)
/
2020/05/19
09:53:29
09:53:29
21
Kapitola Všeobecný úvod
. Zkušební bleskový proud na-
podobuje jak rychlý nárůst, tak vysokou energii přiro-
zeného blesku.
Vzdálené údery blesku nebo spínání: tvar impulzu 2
Přepětí vzdálených úderů blesku spínacích ope-
rací jsou simulována zkušebním impulzem 8/20 µs.
Toto zvýšení potenciálu znamená ohrožení elek-
trických systémů (např. Pro zkoušení různých za-
řízení ochrany před bleskem přepěťových
ochranných zařízení byly proto národních meziná-
rodních normách stanoveny vhodné zkušební proudy. silového napájení, telefonních
zařízení, kabelové televize, řídicích vedení atd. Je-li přímo zasažena budova vnější
ochranou před bleskem, vznikne vyrovnání potenci-
álů ochrany před bleskem důsledku nenulového od-
poru uzemnění soustavy rozdíl napětí, který představu-
je přepětí proti vzdálenému okolí.
Tímto zkušebním impulzem jsou při zkouškách zatě-
žovány svodiče přepětí typu 3.
Plocha proud/čas pod křivkou impulzních proudů od-
povídá velikosti náboje.), které
jsou přiváděny budovy.
Obsah energie tohoto impulzu výrazně nižší než v
případě zkušební vlny bleskového proudu 10/350 µs
