Pomůcka pro projektování systémů ochrany před bleskem a přepětím

Vydal: OBO BETTERMANN s. r. o. Autor: Praha 2. přepracované vydání 2019

Strana 178 z 284







Poznámky redaktora

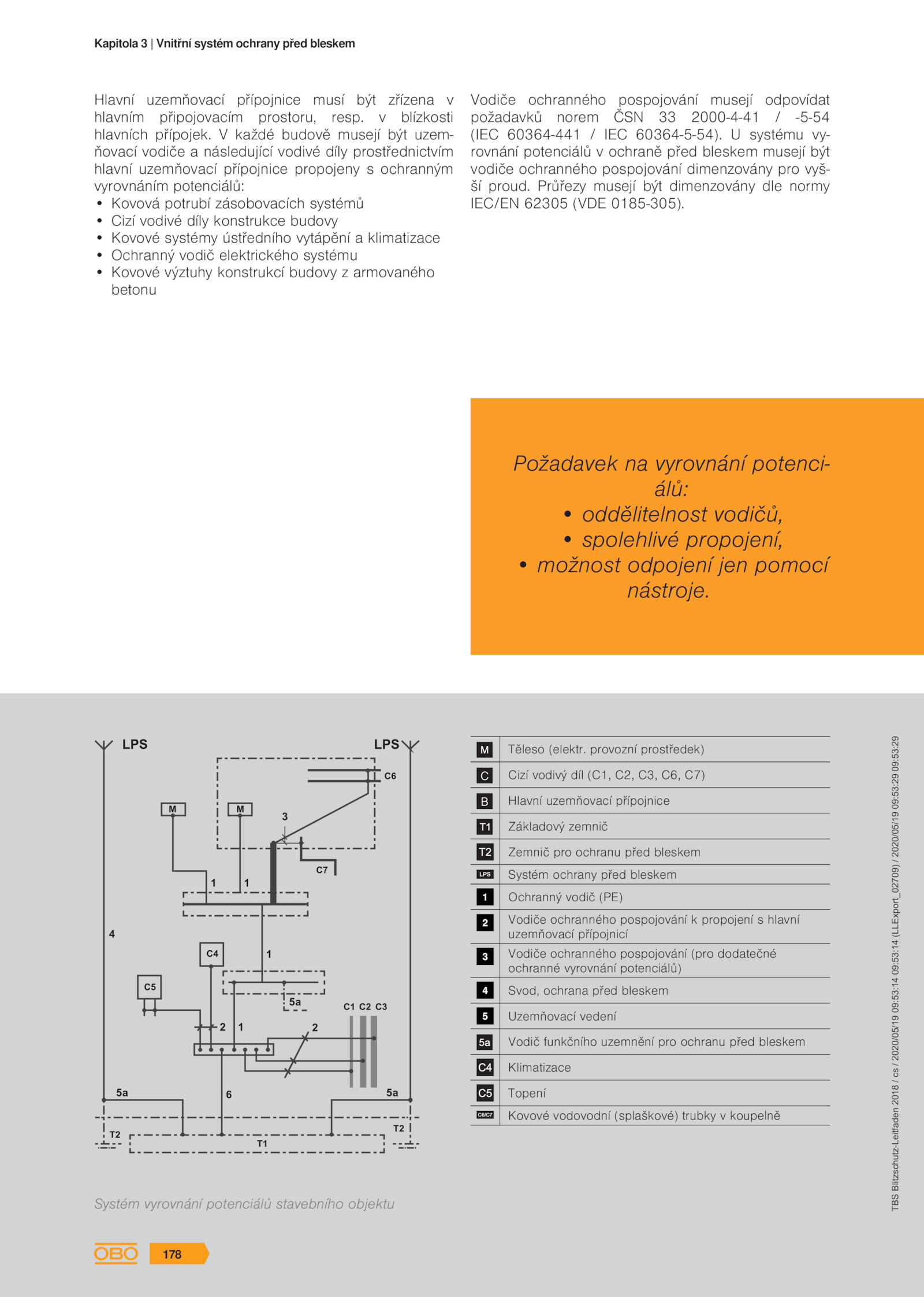

Hlavní uzemňovací přípojnice musí být zřízena v hlavním připojovacím prostoru, resp. Průřezy musejí být dimenzovány dle normy IEC/EN 62305 (VDE 0185-305). systému vy- rovnání potenciálů ochraně před bleskem musejí být vodiče ochranného pospojování dimenzovány pro vyš- ší proud. provozní prostředek) Cizí vodivý díl (C1, C2, C3, C6, C7) Hlavní uzemňovací přípojnice Základový zemnič Zemnič pro ochranu před bleskem Systém ochrany před bleskem Ochranný vodič (PE) Vodiče ochranného pospojování propojení hlavní uzemňovací přípojnicí Vodiče ochranného pospojování (pro dodatečné ochranné vyrovnání potenciálů) Svod, ochrana před bleskem Uzemňovací vedení Vodič funkčního uzemnění pro ochranu před bleskem Klimatizace Topení Kovové vodovodní (splaškové) trubky koupelně Systém vyrovnání potenciálů stavebního objektu TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 178 Kapitola Vnitřní systém ochrany před bleskem . blízkosti hlavních přípojek. každé budově musejí být uzem- ňovací vodiče následující vodivé díly prostřednictvím hlavní uzemňovací přípojnice propojeny ochranným vyrovnáním potenciálů: • Kovová potrubí zásobovacích systémů • Cizí vodivé díly konstrukce budovy • Kovové systémy ústředního vytápění klimatizace • Ochranný vodič elektrického systému • Kovové výztuhy konstrukcí budovy armovaného betonu Vodiče ochranného pospojování musejí odpovídat požadavků norem ČSN 2000-4-41 -5-54 (IEC 60364-441 IEC 60364-5-54). Požadavek vyrovnání potenci- álů: • oddělitelnost vodičů, • spolehlivé propojení, • možnost odpojení jen pomocí nástroje. Těleso (elektr
