Pomůcka pro projektování systémů ochrany před bleskem a přepětím

Vydal: OBO BETTERMANN s. r. o. Autor: Praha 2. přepracované vydání 2019

Strana 135 z 284







Poznámky redaktora

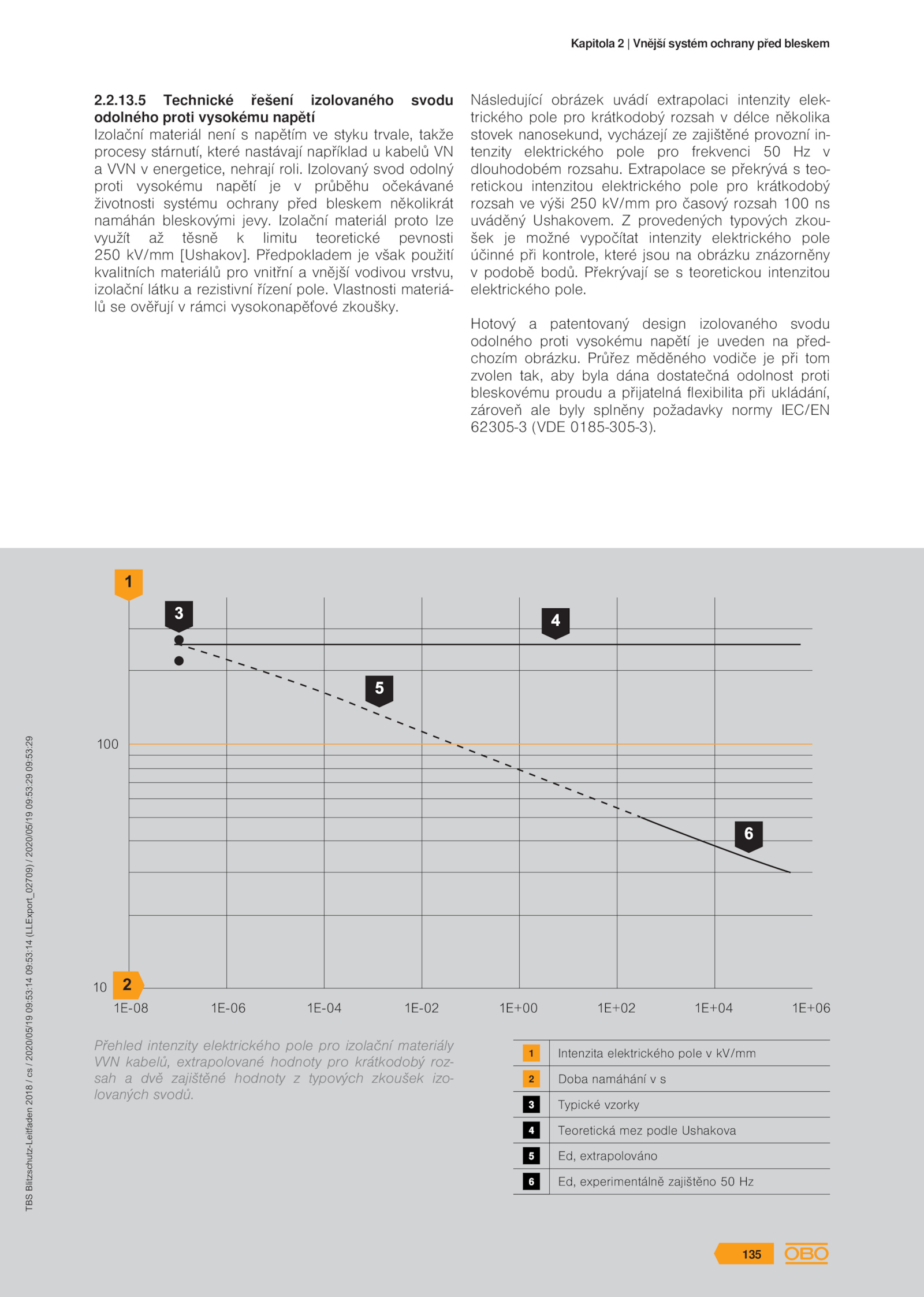

TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 2. Předpokladem však použití kvalitních materiálů pro vnitřní vnější vodivou vrstvu, izolační látku rezistivní řízení pole. Izolační materiál proto lze využít těsně limitu teoretické pevnosti 250 kV/mm [Ushakov].5 Technické řešení izolovaného svodu odolného proti vysokému napětí Izolační materiál není napětím styku trvale, takže procesy stárnutí, které nastávají například kabelů VN a VVN energetice, nehrají roli. Izolovaný svod odolný proti vysokému napětí průběhu očekávané životnosti systému ochrany před bleskem několikrát namáhán bleskovými jevy. Intenzita elektrického pole kV/mm Doba namáhání s Typické vzorky Teoretická mez podle Ushakova Ed, extrapolováno Ed, experimentálně zajištěno Hz TBS Blitzschutz-Leitfaden 2018 / cs / 2020/05/19 09:53:14 09:53:14 (LLExport_02709) / 2020/05/19 09:53:29 09:53:29 135 Kapitola Vnější systém ochrany před bleskem . Přehled intenzity elektrického pole pro izolační materiály VVN kabelů, extrapolované hodnoty pro krátkodobý roz- sah dvě zajištěné hodnoty typových zkoušek izo- lovaných svodů. provedených typových zkou- šek možné vypočítat intenzity elektrického pole účinné při kontrole, které jsou obrázku znázorněny v podobě bodů. Extrapolace překrývá teo- retickou intenzitou elektrického pole pro krátkodobý rozsah výši 250 kV/mm pro časový rozsah 100 ns uváděný Ushakovem. Hotový patentovaný design izolovaného svodu odolného proti vysokému napětí uveden před- chozím obrázku. Následující obrázek uvádí extrapolaci intenzity elek- trického pole pro krátkodobý rozsah délce několika stovek nanosekund, vycházejí zajištěné provozní in- tenzity elektrického pole pro frekvenci v dlouhodobém rozsahu.13.2. Vlastnosti materiá- lů ověřují rámci vysokonapěťové zkoušky. Překrývají teoretickou intenzitou elektrického pole. Průřez měděného vodiče při tom zvolen tak, aby byla dána dostatečná odolnost proti bleskovému proudu přijatelná flexibilita při ukládání, zároveň ale byly splněny požadavky normy IEC/EN 62305-3 (VDE 0185-305-3)
