121
Kapitola Vnější systém ochrany před bleskem
.
• Izolované svody mají rozdíl běžných stíně-
ných vysokonapěťových kabelů kovovým stíněním
slabě vodivý plášť řízení pole, který zajišťuje
řízené potlačení vysokého napětí oblasti napájecí-
ho bodu.
Klouzavé výboje vznikají vždy mezních plochách
mezi pevným plynným izolantem. eliminaci oddělovací vzdá-
lenosti podle normy IEC/EN 62305 (VDE 0185-305).TBS
Blitzschutz-Leitfaden
2018
/
cs
/
2020/05/19
09:53:14
09:53:14
(LLExport_02709)
/
2020/05/19
09:53:29
09:53:29

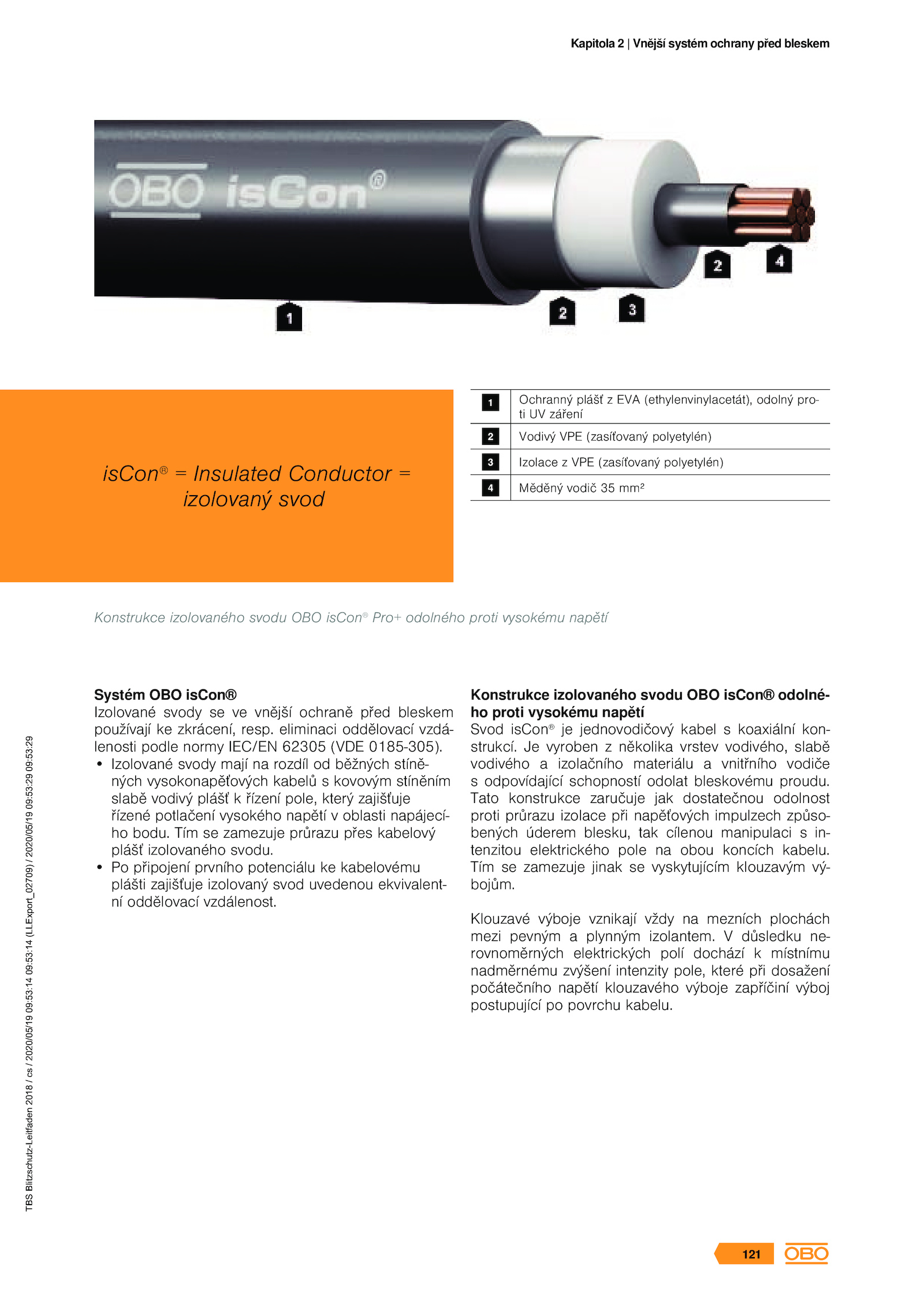

isCon®
= Insulated Conductor =
izolovaný svod
Ochranný plášť EVA (ethylenvinylacetát), odolný pro-
ti záření
Vodivý VPE (zasíťovaný polyetylén)
Izolace VPE (zasíťovaný polyetylén)
Měděný vodič mm²
Konstrukce izolovaného svodu OBO isCon®
Pro+ odolného proti vysokému napětí
Systém OBO isCon®
Izolované svody vnější ochraně před bleskem
používají zkrácení, resp. důsledku ne-
rovnoměrných elektrických polí dochází místnímu
nadměrnému zvýšení intenzity pole, které při dosažení
počátečního napětí klouzavého výboje zapříčiní výboj
postupující povrchu kabelu.
Tím zamezuje jinak vyskytujícím klouzavým vý-
bojům.
Konstrukce izolovaného svodu OBO isCon® odolné-
ho proti vysokému napětí
Svod isCon®
je jednovodičový kabel koaxiální kon-
strukcí. vyroben několika vrstev vodivého, slabě
vodivého izolačního materiálu vnitřního vodiče
s odpovídající schopností odolat bleskovému proudu.
Tato konstrukce zaručuje jak dostatečnou odolnost
proti průrazu izolace při napěťových impulzech způso-
bených úderem blesku, tak cílenou manipulaci in-
tenzitou elektrického pole obou koncích kabelu.
• připojení prvního potenciálu kabelovému
plášti zajišťuje izolovaný svod uvedenou ekvivalent-
ní oddělovací vzdálenost. Tím zamezuje průrazu přes kabelový
plášť izolovaného svodu
