7

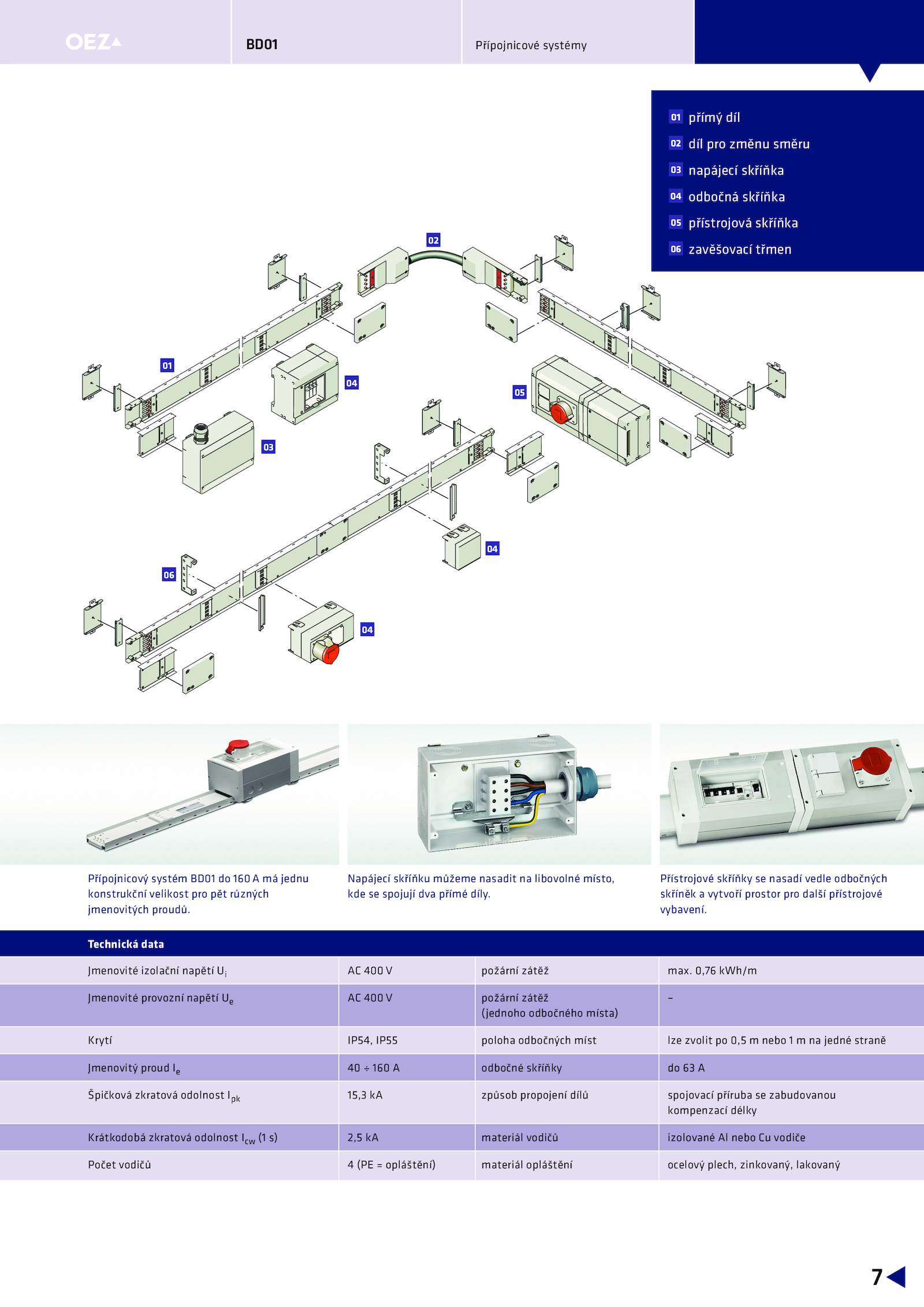

01 přímý díl
02 díl pro změnu směru
03 napájecí skříňka
04 odbočná skříňka
05 přístrojová skříňka
06 zavěšovací třmen
01
03
04
02
05
04
04
06
Přípojnicový systém BD01 160 jednu
konstrukční velikost pro pět různých
jmenovitých proudů.
Technická data
Jmenovité izolační napětí 400 požární zátěž max. 0,76 kWh/m
Jmenovité provozní napětí 400 požární zátěž
(jednoho odbočného místa)
–
Krytí IP54, IP55 poloha odbočných míst lze zvolit 0,5 nebo jedné straně
Jmenovitý proud 160 odbočné skříňky A
Špičková zkratová odolnost Ipk 15,3 způsob propojení dílů spojovací příruba zabudovanou
kompenzací délky
Krátkodobá zkratová odolnost Icw 2,5 materiál vodičů izolované nebo vodiče
Počet vodičů (PE opláštění) materiál opláštění ocelový plech, zinkovaný, lakovaný
Přípojnicové systémy
BD01
.
Napájecí skříňku můžeme nasadit libovolné místo,
kde spojují dva přímé díly.
Přístrojové skříňky nasadí vedle odbočných
skříněk vytvoří prostor pro další přístrojové
vybavení
