Poznámky redaktora
1. Jako příslušenství jsou
k těmto svorkám nabízeny koncové přepážky, středové přepážky, testovací adaptér hřebeny. Jsou vyráběny rozsahu jmenovitých vodičů 1,5 mm2
.elektrobecov. Najdou také uplatnění aplikacích,
kde prostorových důvodů nelze použít svorky dvou více patrové. číslo [1ks] 307 039 307 439
. Značení svorek provádí štítky.
PYK 1,5 ME/1+2 PYK 2,5 E/1+2
Jmenovitý průřez [mm²]
CE 1,5 2,5
UL [AVG] 12
VDE -
ATEX -
Jmenovitý proud [A]
CE 17,5 24
UL 20
VDE -
ATEX -
Jmenovité izolační napětí [V]
CE 800 800
UL 600
VDE -
ATEX -
Jmenovité impulsní výdržné napětí [V] 000 000
Rozsah připojitelnosti [mm²]
Tuhý plný vodič 0,34 2,5 0,34 4
Ohebný slaněný vodič 0,34 1,5 0,34 2,5
Minimální délka odizolování [mm] 10
Nástroj pro uvolnění vodiče Šroubovák plochý 0,4 2,5
Způsob montáže 35
Stupeň znečištění 3
IP 20
Provozní teplota [°C] -55 +120 -55 +120
Počet připojovacích míst 3
Počet pater 1
Nutnost ukončovací přepážky ANO ANO
Norma 60947-7-1 60947-7-1
Rozměry [mm] (šířka výška délka) 4,2 37,8 63,6 64,85
Hmotnost [g] 9
Balení [ks] 50
Obj.cz
10 BEZŠROUBOVÉ SVORKY

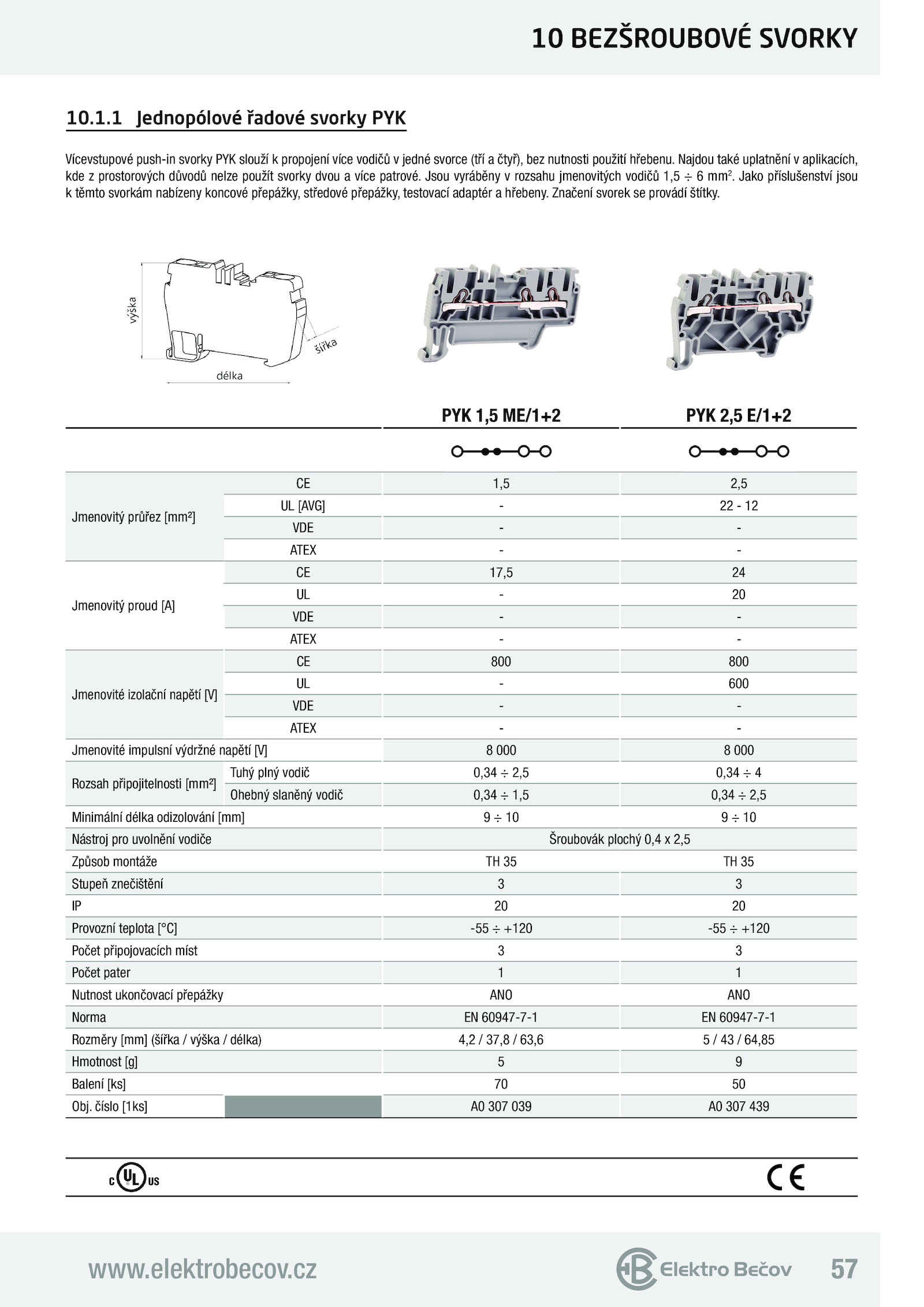

10.1 Jednopólové řadové svorky PYK
Vícevstupové push-in svorky PYK slouží propojení více vodičů jedné svorce (tří čtyř), bez nutnosti použití hřebenu.57
www
