lze připevnit podložku nebo lištu pomocí držáku.Provozní teplota -25 +100 °C. Upevnění možné lištu DIN nebo
pomocí montážních šroubů rovný podklad. Utažení šroubů provádí inbusovým klíčem.
Distribuční bloky DTB nejčastější použití části elektroinstalace: elektrických rozvaděčích, řídicích měřicích automatikách
a také stavebních instalacích.
Provozní teplota -25 +100 °C. Umožňují současné připojení rozvětvení hliníkových měděných vodičů různými průřezy. Jsou
nabízenyvprovedeníchprovšechnytypyAlaCuvodičeod1,5do120mm². Materiál pouzdra polyamid 6,V0, kryt průhledný polykarbonát PC.
Distribuční bloky DTS používají pro připojení čtyř pěti žilových kabelů elektrických instalacích.
Distribuční bloky mají snadno otevíratelný horní kryt tmavého transparentního plastu, který ale není nutné otevírat pro montáž
i demontáž výstupních vodičů.Spojovací odbočovací část svorkovnice
je tvořena propojovacím mosazným můstkem (galvanicky pokoveným) upevňovacími třmeny oceli (galvanicky pokovenými).Krytí všech typových provedení 20.
Odbočovací svorkovnice jsou určeny pro vícenásobné odbočení, rozbočení vzájemné spojení vodičů různých průřezů
(od 2,5 mm2
do mm2
svorkovnice řady 1,5 mm2
do mm2
svorkovnice řady 3).cz

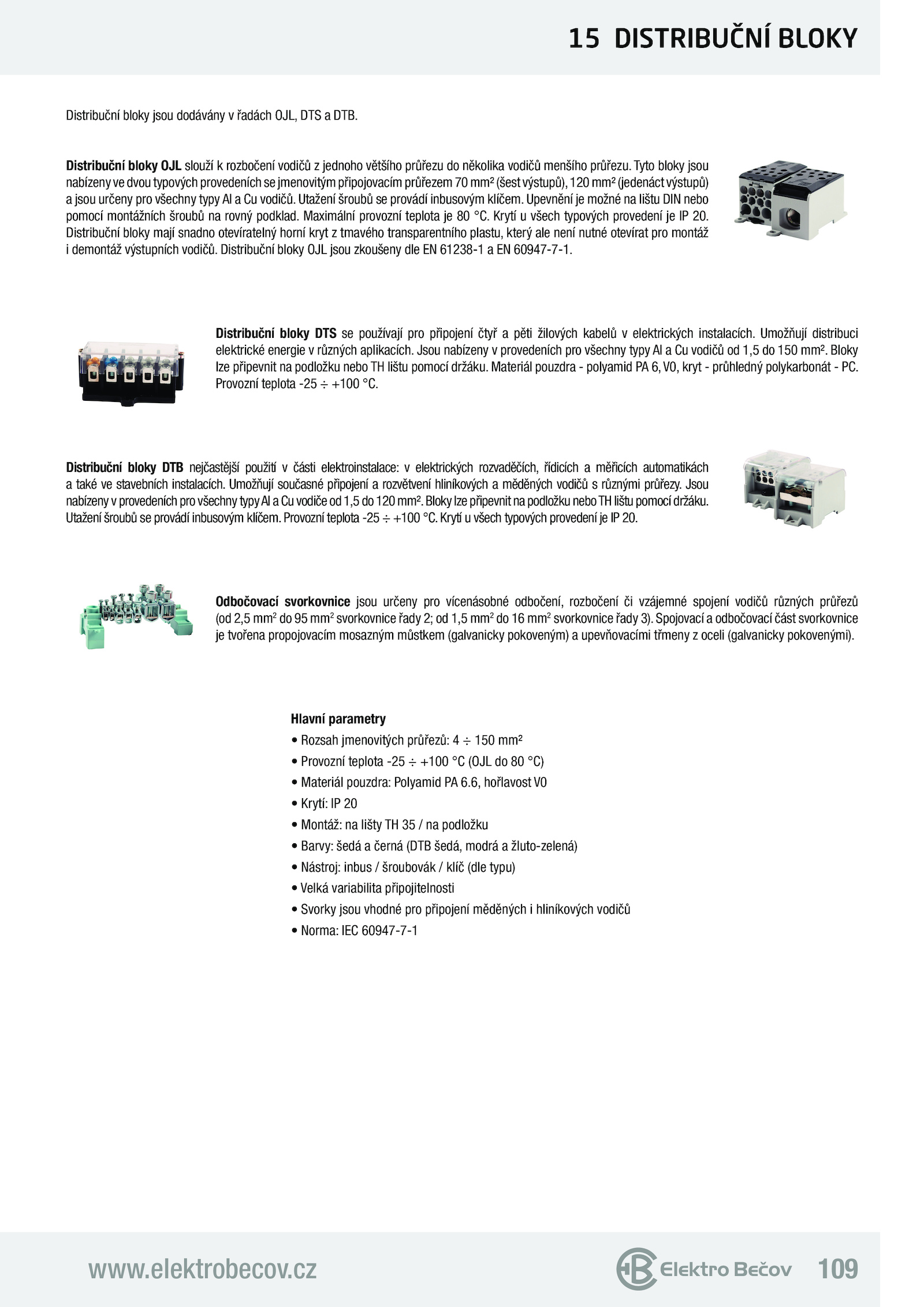

15 DISTRIBUČNÍ BLOKY
Distribuční bloky jsou dodávány řadách OJL, DTS DTB.BlokylzepřipevnitnapodložkuneboTHlištupomocídržáku. Tyto bloky jsou
nabízenyvedvoutypovýchprovedeníchsejmenovitýmpřipojovacímprůřezem70mm²(šestvýstupů),120mm²(jedenáctvýstupů)
a jsou určeny pro všechny typy vodičů. Distribuční bloky OJL jsou zkoušeny dle 61238-1 60947-7-1.
Distribuční bloky OJL slouží rozbočení vodičů jednoho většího průřezu několika vodičů menšího průřezu.elektrobecov.
Utažení šroubů provádí inbusovým klíčem. Umožňují distribuci
elektrické energie různých aplikacích.109
www.
Hlavní parametry
• Rozsah jmenovitých průřezů: 150 mm²
• Provozní teplota -25 +100 (OJL °C)
• Materiál pouzdra: Polyamid 6. Jsou nabízeny provedeních pro všechny typy vodičů 1,5 150 mm². Krytí všech typových provedení 20. Maximální provozní teplota °C.6, hořlavost V0
• Krytí: 20
• Montáž: lišty podložku
• Barvy: šedá černá (DTB šedá, modrá žluto-zelená)
• Nástroj: inbus šroubovák klíč (dle typu)
• Velká variabilita připojitelnosti
• Svorky jsou vhodné pro připojení měděných hliníkových vodičů
• Norma: IEC 60947-7-1
