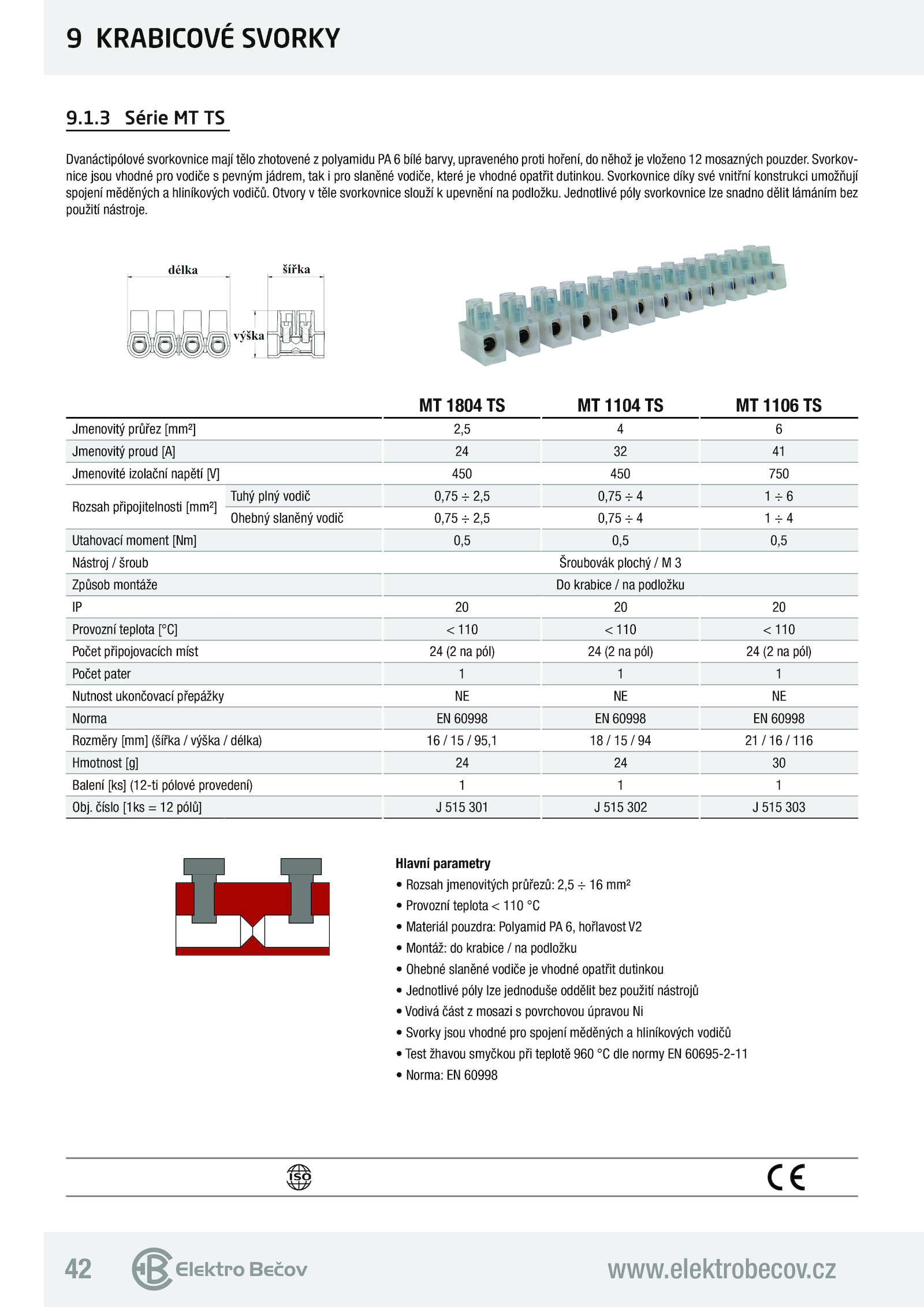

Otvory těle svorkovnice slouží upevnění podložku.www. Svorkovnice díky své vnitřní konstrukci umožňují spojení měděných hliníkových vodičů. Svorkov- nice jsou vhodné pro vodiče pevným jádrem, tak pro slaněné vodiče, které vhodné opatřit dutinkou. Jednotlivé póly svorkovnice lze snadno dělit lámáním bez použití nástroje.1. Hlavní parametry • Rozsah jmenovitých průřezů: 2,5 mm² • Provozní teplota 110 °C • Materiál pouzdra: Polyamid hořlavost V2 • Montáž: krabice podložku • Ohebné slaněné vodiče vhodné opatřit dutinkou • Jednotlivé póly lze jednoduše oddělit bez použití nástrojů • Vodivá část mosazi povrchovou úpravou Ni • Svorky jsou vhodné pro spojení měděných hliníkových vodičů • Test žhavou smyčkou při teplotě 960 dle normy 60695-2-11 • Norma: 60998 9.3 Série TS MT 1804 1104 1106 TS Jmenovitý průřez [mm²] 2,5 6 Jmenovitý proud [A] 41 Jmenovité izolační napětí [V] 450 450 750 Rozsah připojitelnosti [mm²] Tuhý plný vodič 0,75 2,5 0,75 6 Ohebný slaněný vodič 0,75 2,5 0,75 4 Utahovací moment [Nm] 0,5 0,5 0,5 Nástroj šroub Šroubovák plochý 3 Způsob montáže krabice podložku IP 20 Provozní teplota [°C] 110 110 110 Počet připojovacích míst pól) pól) pól) Počet pater 1 Nutnost ukončovací přepážky NE Norma 60998 60998 60998 Rozměry [mm] (šířka výška délka) 95,1 116 Hmotnost [g] 30 Balení [ks] (12-ti pólové provedení) 1 Obj.elektrobecov. číslo [1ks pólů] 515 301 515 302 515 303 .cz 9 KRABICOVÉ SVORKY Dvanáctipólové svorkovnice mají tělo zhotovené polyamidu bílé barvy, upraveného proti hoření, něhož vloženo mosazných pouzder
