Vydal: ELEKTRO,výrobní družstvo v Bečově nad Teplou

Strana 152 z 178







Poznámky redaktora

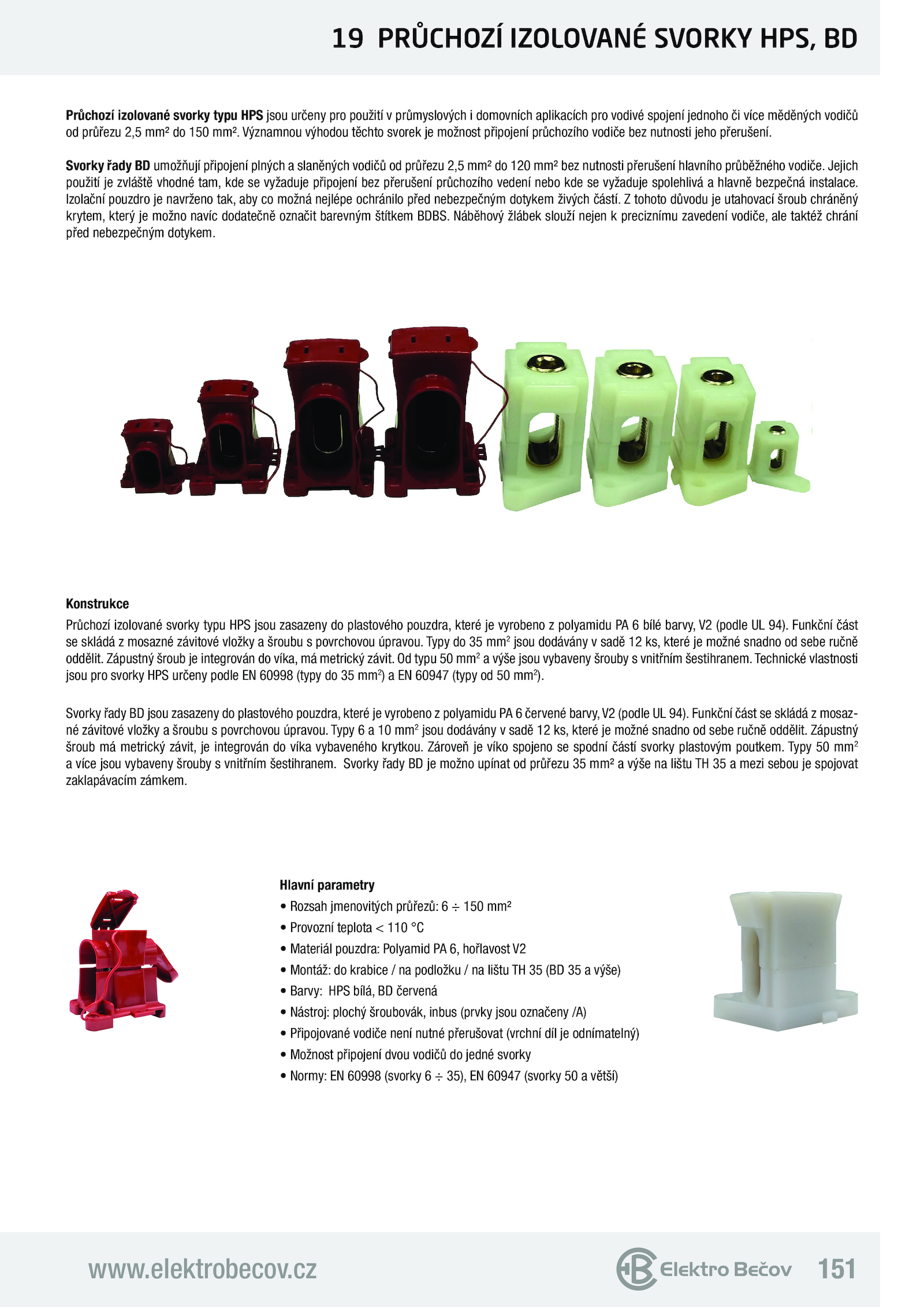

Jejich použití zvláště vhodné tam, kde vyžaduje připojení bez přerušení průchozího vedení nebo kde vyžaduje spolehlivá hlavně bezpečná instalace. Zápustný šroub integrován víka, metrický závit.elektrobecov. Zápustný šroub metrický závit, integrován víka vybaveného krytkou. Svorky řady jsou zasazeny plastového pouzdra, které vyrobeno polyamidu červené barvy,V2 (podle 94).cz 19 PRŮCHOZÍ IZOLOVANÉ SVORKY HPS, BD Průchozí izolované svorky typu HPS jsou určeny pro použití průmyslových domovních aplikacích pro vodivé spojení jednoho více měděných vodičů od průřezu 2,5 mm² 150 mm². Zároveň víko spojeno spodní částí svorky plastovým poutkem. Izolační pouzdro navrženo tak, aby možná nejlépe ochránilo před nebezpečným dotykem živých částí. Typy mm2 jsou dodávány sadě ks, které možné snadno sebe ručně oddělit. Funkční část se skládá mosazné závitové vložky šroubu povrchovou úpravou.151 www. Funkční část skládá mosaz- né závitové vložky šroubu povrchovou úpravou. Svorky řady umožňují připojení plných slaněných vodičů průřezu 2,5 mm² 120 mm² bez nutnosti přerušení hlavního průběžného vodiče. typu mm2 a výše jsou vybaveny šrouby vnitřním šestihranem. Typy mm2 a více jsou vybaveny šrouby vnitřním šestihranem. Svorky řady možno upínat průřezu mm² výše lištu mezi sebou spojovat zaklapávacím zámkem. Typy mm2 jsou dodávány sadě ks, které možné snadno sebe ručně oddělit.Technické vlastnosti jsou pro svorky HPS určeny podle 60998 (typy mm2 ) 60947 (typy mm2 ). Významnou výhodou těchto svorek možnost připojení průchozího vodiče bez nutnosti jeho přerušení. Hlavní parametry • Rozsah jmenovitých průřezů: 150 mm² • Provozní teplota 110 °C • Materiál pouzdra: Polyamid hořlavost V2 • Montáž: krabice podložku lištu (BD výše) • Barvy: HPS bílá, červená • Nástroj: plochý šroubovák, inbus (prvky jsou označeny /A) • Připojované vodiče není nutné přerušovat (vrchní díl odnímatelný) • Možnost připojení dvou vodičů jedné svorky • Normy: 60998 (svorky 35), 60947 (svorky větší) . Náběhový žlábek slouží nejen preciznímu zavedení vodiče, ale taktéž chrání před nebezpečným dotykem. Konstrukce Průchozí izolované svorky typu HPS jsou zasazeny plastového pouzdra, které vyrobeno polyamidu bílé barvy, (podle 94). tohoto důvodu utahovací šroub chráněný krytem, který možno navíc dodatečně označit barevným štítkem BDBS
