Vydal: ELEKTRO,výrobní družstvo v Bečově nad Teplou

Strana 14 z 178







Poznámky redaktora

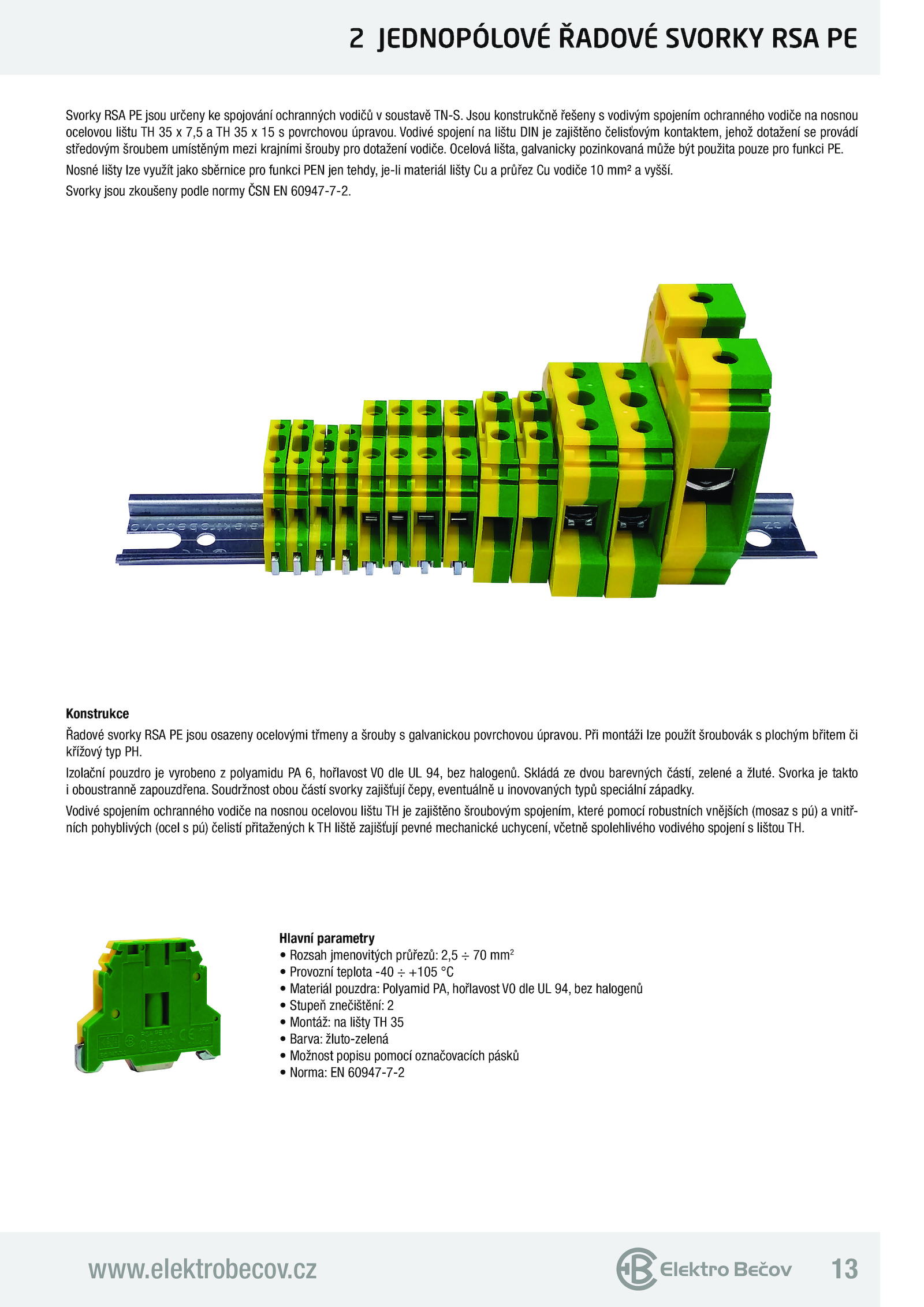

Konstrukce Řadové svorky RSA jsou osazeny ocelovými třmeny šrouby galvanickou povrchovou úpravou. Skládá dvou barevných částí, zelené žluté. Vodivé spojením ochranného vodiče nosnou ocelovou lištu zajištěno šroubovým spojením, které pomocí robustních vnějších (mosaz pú) vnitř- ních pohyblivých (ocel pú) čelistí přitažených liště zajišťují pevné mechanické uchycení, včetně spolehlivého vodivého spojení lištou TH.cz 2 JEDNOPÓLOVÉ ŘADOVÉ SVORKY RSA PE Svorky RSA jsou určeny spojování ochranných vodičů soustavě TN-S. Nosné lišty lze využít jako sběrnice pro funkci PEN jen tehdy, je-li materiál lišty průřez vodiče mm² vyšší. Svorky jsou zkoušeny podle normy ČSN 60947-7-2.elektrobecov. Vodivé spojení lištu DIN zajištěno čelisťovým kontaktem, jehož dotažení provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Izolační pouzdro vyrobeno polyamidu hořlavost dle 94, bez halogenů. Hlavní parametry • Rozsah jmenovitých průřezů: 2,5 mm2 • Provozní teplota -40 +105 °C • Materiál pouzdra: Polyamid PA, hořlavost dle 94, bez halogenů • Stupeň znečištění: 2 • Montáž: lišty 35 • Barva: žluto-zelená • Možnost popisu pomocí označovacích pásků • Norma: 60947-7-2 . Jsou konstrukčně řešeny vodivým spojením ochranného vodiče nosnou ocelovou lištu 7,5 povrchovou úpravou. Při montáži lze použít šroubovák plochým břitem či křížový typ PH. Ocelová lišta, galvanicky pozinkovaná může být použita pouze pro funkci PE. Svorka takto i oboustranně zapouzdřena. Soudržnost obou částí svorky zajišťují čepy, eventuálně inovovaných typů speciální západky.13 www
