Označení žil kabelů a vedení

| Kategorie: Leták / Datasheet  | Tento dokument chci!

Co jsou zásadní novinky nového systému? Staré schéma barevného označení žil dle harmonizačního dokumentu HD 308 S1 Nové schéma barevného označení žildle harmonizačního dokumentu HD 308 S2, platného od 1.4.2006. Přechodová fáze mezi starým a novým systémem barevného označování žil kabelů a vedení. Označení žil ovládacích vedení s PVC izolací s 6 a více barevnými žilami. Označení žil kabelů pro elektroniku LiYY a LiYCY, dle DIN 47100 resp. dle závodní normy.

Vydal: allkabel s.r.o. Autor: allkabel

Strana 5 z 6







Poznámky redaktora

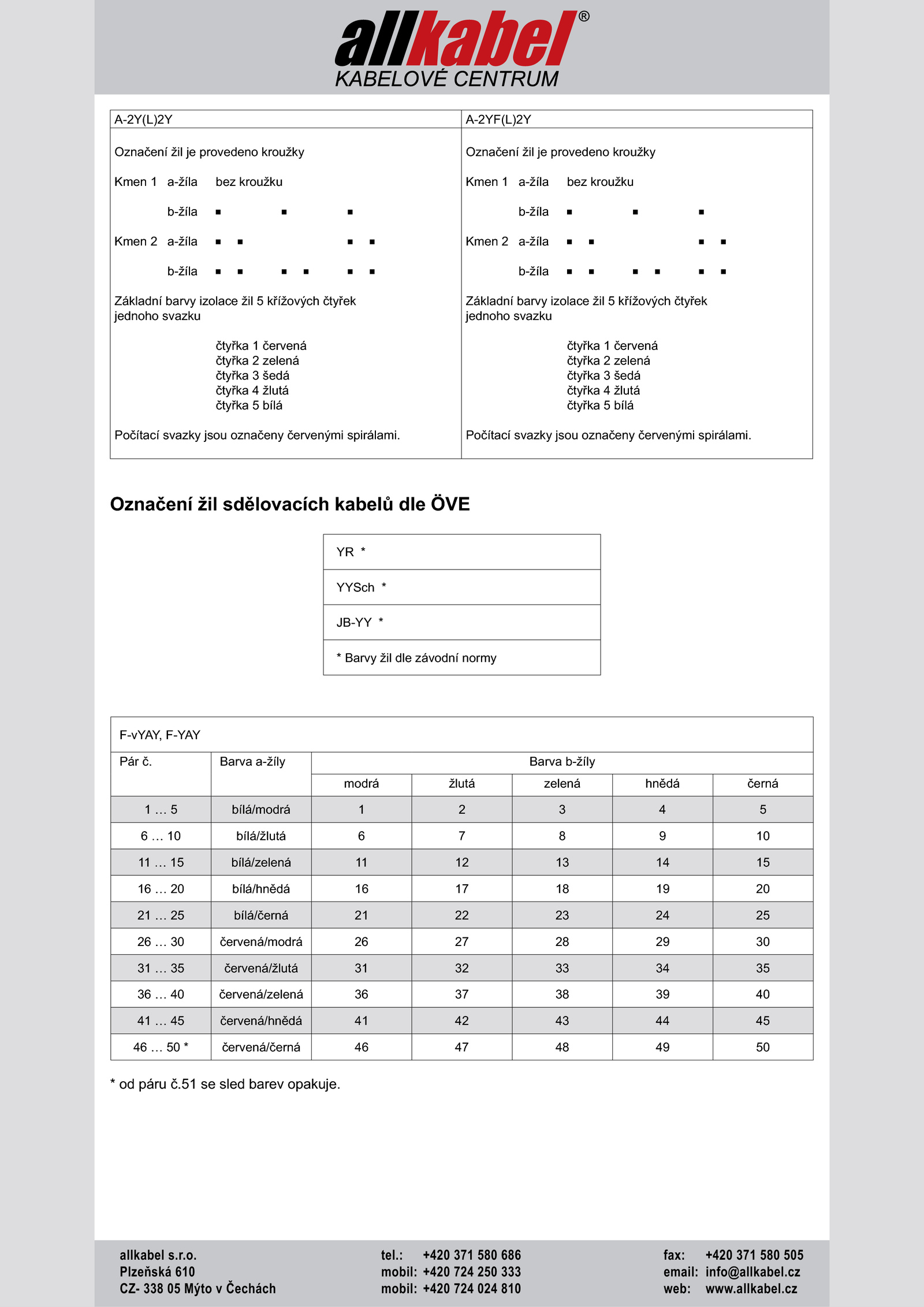

A-2Y(L)2Y A-2YF(L)2Y Označení žil provedeno kroužky Kmen a-žíla bez kroužku b-žíla Kmen a-žíla b-žíla Základní barvy izolace žil křížových čtyřek jednoho svazku čtyřka červená čtyřka zelená čtyřka šedá čtyřka žlutá čtyřka bílá Počítací svazky jsou označeny červenými spirálami.cz CZ- 338 Mýto Čechách mobil: +420 724 024 810 web: www.cz .allkabel.: +420 371 580 686 fax: +420 371 580 505 Plzeňská 610 mobil: +420 724 250 333 email: info@allkabel. allkabel s.r. Označení žil sdělovacích kabelů dle ÖVE YR * YYSch * JB-YY * * Barvy žil dle závodní normy F-vYAY, F-YAY Pár Barva a-žíly Barva b-žíly modrá žlutá zelená hnědá černá 1 bílá/modrá 5 6 bílá/žlutá 10 11 bílá/zelená 15 16 bílá/hnědá 20 21 bílá/černá 25 26 červená/modrá 30 31 červená/žlutá 35 36 červená/zelená 40 41 červená/hnědá 45 46 červená/černá 50 * páru č.o. Označení žil provedeno kroužky Kmen a-žíla bez kroužku b-žíla Kmen a-žíla b-žíla Základní barvy izolace žil křížových čtyřek jednoho svazku čtyřka červená čtyřka zelená čtyřka šedá čtyřka žlutá čtyřka bílá Počítací svazky jsou označeny červenými spirálami. tel.51 sled barev opakuje
