Označení žil kabelů a vedení

| Kategorie: Leták / Datasheet  | Tento dokument chci!

Co jsou zásadní novinky nového systému? Staré schéma barevného označení žil dle harmonizačního dokumentu HD 308 S1 Nové schéma barevného označení žildle harmonizačního dokumentu HD 308 S2, platného od 1.4.2006. Přechodová fáze mezi starým a novým systémem barevného označování žil kabelů a vedení. Označení žil ovládacích vedení s PVC izolací s 6 a více barevnými žilami. Označení žil kabelů pro elektroniku LiYY a LiYCY, dle DIN 47100 resp. dle závodní normy.

Strana 4 z 6

Zobrazení indexu knihy

Jak získat tento dokument?

Bezplatná objednávka aktuálního katalogu allkabel.

Poznámky redaktora

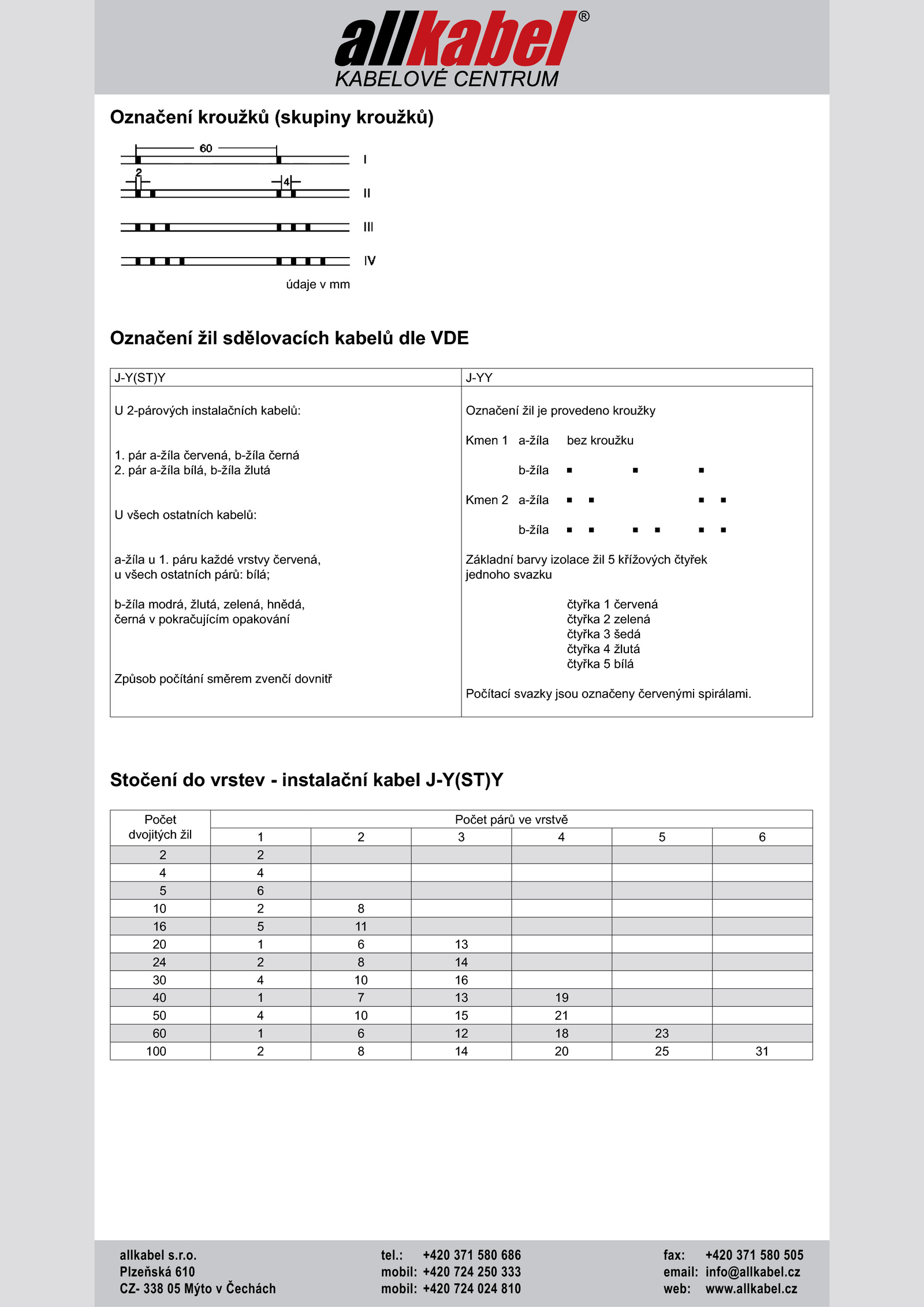

r.o.Označení kroužků (skupiny kroužků) Označení žil sdělovacích kabelů dle VDE J-Y(ST)Y J-YY U 2-párových instalačních kabelů: 1.cz CZ- 338 Mýto Čechách mobil: +420 724 024 810 web: www. pár a-žíla červená, b-žíla černá 2.: +420 371 580 686 fax: +420 371 580 505 Plzeňská 610 mobil: +420 724 250 333 email: info@allkabel.allkabel. Stočení vrstev instalační kabel J-Y(ST)Y Počet dvojitých žil Počet párů vrstvě 1 6 2 2 4 4 5 6 10 8 16 11 20 13 24 14 30 16 40 19 50 21 60 23 100 31 údaje mm allkabel s. tel.cz . pár a-žíla bílá, b-žíla žlutá U všech ostatních kabelů: a-žíla páru každé vrstvy červená, u všech ostatních párů: bílá; b-žíla modrá, žlutá, zelená, hnědá, černá pokračujícím opakování Způsob počítání směrem zvenčí dovnitř Označení žil provedeno kroužky Kmen a-žíla bez kroužku b-žíla Kmen a-žíla b-žíla Základní barvy izolace žil křížových čtyřek jednoho svazku čtyřka červená čtyřka zelená čtyřka šedá čtyřka žlutá čtyřka bílá Počítací svazky jsou označeny červenými spirálami

---

---
