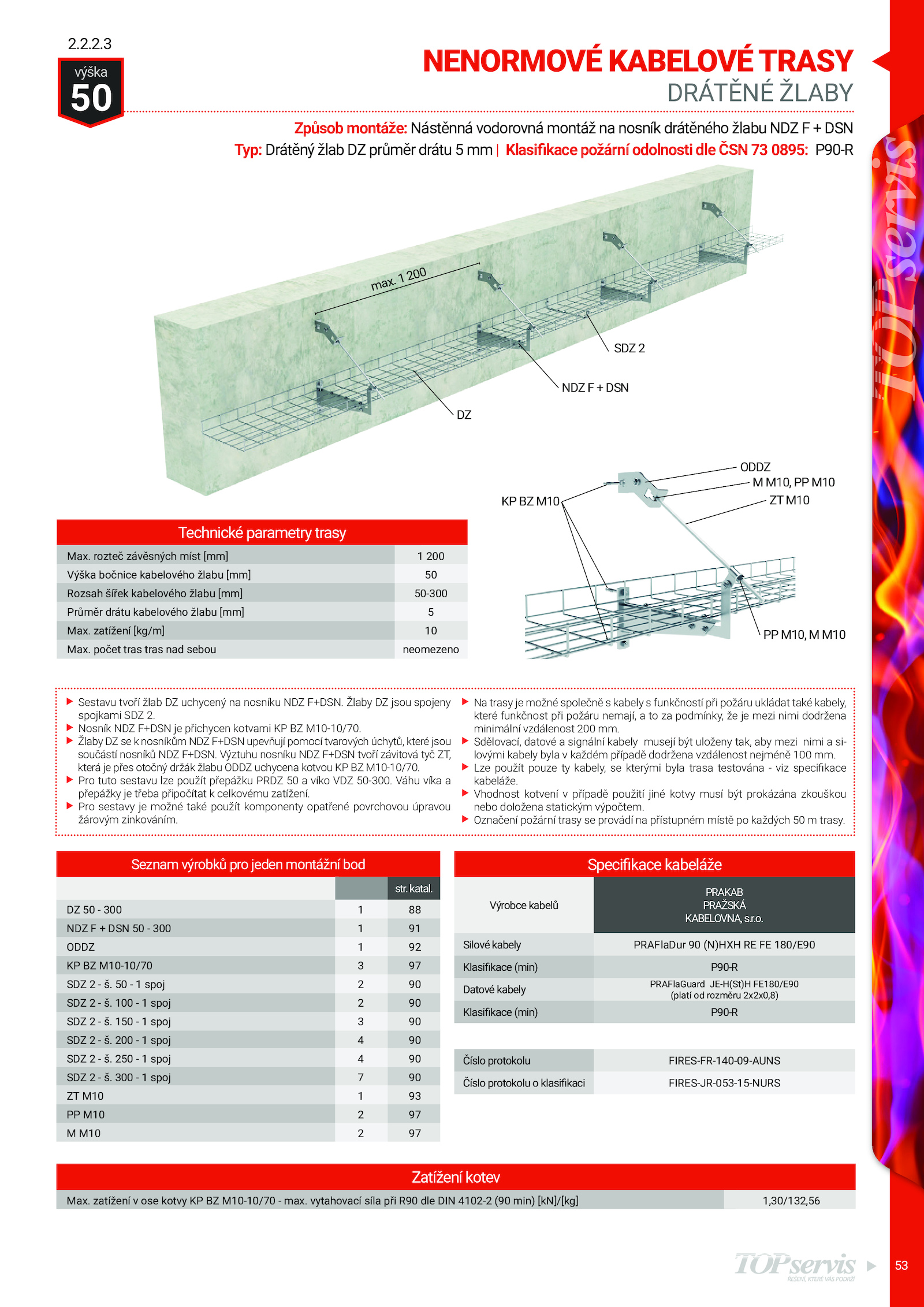

NENORMOVÉ KABELOVÉTRASY
DRÁTĚNÉ ŽLABY
50
výška
Výrobce kabelů
Technické parametry trasy
Specifikace kabeláže
Klasifikace (min)
Klasifikace (min)
Číslo protokolu
Silové kabely
Datové kabely
Číslo protokolu klasifikaci
FIRES-FR-140-09-AUNS
PRAKAB
PRAŽSKÁ
KABELOVNA,s.
DZ 300 88
NDZ DSN 300 91
ODDZ 92
KP M10-10/70 97
SDZ spoj 90
SDZ 100 spoj 90
SDZ 150 spoj 90
SDZ 200 spoj 90
SDZ 250 spoj 90
SDZ 300 spoj 90
ZT M10 93
PP M10 97
M M10 97
Sestavu tvoří žlab uchycený nosníku NDZ F+DSN.
Pro tuto sestavu lze použít přepážku PRDZ víko VDZ 50-300.2. Výztuhu nosníku NDZ F+DSN tvoří závitová tyč ZT,
která přes otočný držák žlabu ODDZ uchycena kotvou M10-10/70.
.
Sdělovací, datové signální kabely musejí být uloženy tak, aby mezi nimi si-
lovými kabely byla každém případě dodržena vzdálenost nejméně 100 mm.
Nosník NDZ F+DSN přichycen kotvami M10-10/70.o.53
Způsob montáže: Nástěnná vodorovná montáž nosník drátěného žlabu NDZ DSN
Typ: Drátěný žlab průměr drátu Klasifikace požární odolnosti dle ČSN 0895: P90-R
2.
Lze použít pouze kabely, kterými byla trasa testována viz specifikace
kabeláže. Žlaby jsou spojeny
spojkami SDZ 2.
Žlaby nosníkům NDZ F+DSN upevňují pomocí tvarových úchytů, které jsou
součástí nosníků NDZ F+DSN.
Pro sestavy možné také použít komponenty opatřené povrchovou úpravou
žárovým zinkováním.2. zatížení ose kotvy M10-10/70 max. Váhu víka a
přepážky třeba připočítat celkovému zatížení.
Vhodnost kotvení případě použití jiné kotvy musí být prokázána zkouškou
nebo doložena statickým výpočtem.
Označení požární trasy provádí přístupném místě každých trasy. vytahovací síla při R90 dle DIN 4102-2 (90 min) [kN]/[kg] 1,30/132,56
Seznam výrobků pro jeden montážní bod
str. rozteč závěsných míst [mm] 200
Výška bočnice kabelového žlabu [mm] 50
Rozsah šířek kabelového žlabu [mm] 50-300
Průměr drátu kabelového žlabu [mm] 5
Max. 200
Zatížení kotev
Max. zatížení [kg/m] 10
Max.katal.r.
Na trasy možné společně kabely funkčností při požáru ukládat také kabely,
které funkčnost při požáru nemají, podmínky, mezi nimi dodržena
minimální vzdálenost 200 mm. počet tras tras nad sebou neomezeno
SDZ 2
KP M10
NDZ DSN
PP M10, M10
ODDZ
M M10, M10
ZT M10
DZ
max.
P90-R
P90-R
PRAFlaGuard JE-H(St)H FE180/E90
(platí rozměru 2x2x0,8)
FIRES-JR-053-15-NURS
PRAFlaDur (N)HXH 180/E90
Max
